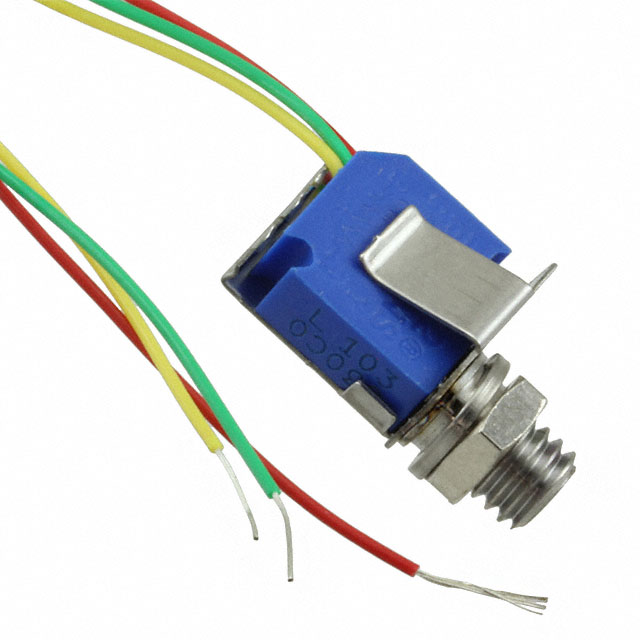

3292L-1-103MLF

厂牌: BOURNS
产品描述: 10KΩ ±10% 500mW ±100ppm/℃ 线性 导线安装,面板安装 9.53mm(高度)
供应商型号: 3292L-1-103MLF-ND
供应商: Digi-Key
标准整包数: 1
BOURNS 电位器及其他可变电阻器 3292L-1-103MLF

3292L-1-103MLF概述


    产品简介


    3292 - 3/8" Square Trimpot® Trimming Potentiometer
    该产品属于多圈电位器(multiturn potentiometer),由精密陶瓷(cermet)材料制成,适用于工业应用。它具有密封设计,且提供可选的面板安装选项。该产品的厚度非常薄,有助于节省空间。此外,它符合RoHS标准,可以减少对环境的影响。

    技术参数


    - 电气特性:
    - 电阻范围: 10Ω 至 1MΩ
    - 电阻容差: ±10%(更紧密的容差也可用)
    - 最小有效电阻: 1% 或 2Ω(以较大者为准)
    - 接触电阻变化: 1.0% 或 3Ω(以较大者为准)
    - 电压调整精度: ±0.01%
    - 电阻调整精度: ±0.05%
    - 分辨率: 无限
    - 绝缘电阻: 500VDC, 最小值 1,000兆欧姆
    - 耐压强度: 海平面 900VAC,海拔80,000英尺 350VAC
    - 有效行程: 25转
    - 环境特性:
    - 功率等级: 最大400V时,85°C下 0.5瓦,150°C下无功率
    - 温度范围: -65°C至+150°C
    - 温度系数: ±100 ppm/°C
    - 密封测试: 85°C氟化烃(仅限针式)
    - 湿度: MIL-STD-202方法103, 96小时 (ΔTR 1%, 100兆欧)
    - 振动: 30G (ΔTR 1%, ΔVR 1%)
    - 冲击: 100G (ΔTR 1%, ΔVR 1%)
    - 负载寿命: 1,000小时, 0.5瓦 @ 85°C (ΔTR 2%, ΔCRV 3% 或 3Ω, 取较大者)
    - 旋转寿命: 200个周期 (ΔTR 2%, ΔCRV 3% 或 3Ω, 取较大者)
    - 物理特性:
    - 扭矩: 最大5.0oz-in.
    - 机械止动: 涂片空转
    - 终端: 可焊接印刷电路引脚
    - 重量: 约0.025盎司
    - 机器螺丝安装扭矩: 最大12oz-in.
    - 标记: 制造商标识、电阻代码、接线图、日期代码、制造商型号和样式

    产品特点和优势


    - 高精度调整: 电压调整精度为±0.01%,电阻调整精度为±0.05%,确保了极高的精确度。
    - 密封设计: 密封设计提高了产品的可靠性和耐用性,使其能在恶劣环境下稳定工作。
    - 多功能性: 多圈设计使得它可以用于各种复杂的调节场合。
    - 环保合规: 符合RoHS标准,减少了对环境的影响,满足当前环保要求。

    应用案例和使用建议


    - 应用场景: 适用于各种工业控制设备、仪器仪表和消费电子产品中的调节功能。
    - 使用建议: 在使用时应注意保持环境干燥清洁,避免频繁的机械冲击和振动,以延长使用寿命。对于需要更高精度的应用,建议选择更紧密的电阻容差版本。

    兼容性和支持


    - 兼容性: 该产品可以方便地集成到现有的电路板设计中,由于其标准尺寸和常见的引脚配置,通常无需特殊修改即可安装使用。
    - 支持和维护: 厂商提供了详尽的技术文档和客户支持,用户可以在官方网站上找到相关的技术支持和产品手册,如需进一步的支持,可以联系销售和技术团队。

    常见问题与解决方案


    - 问题1: 调整后电阻值不稳定。
    - 解决方案: 检查安装是否牢固,检查连接点是否有松动或氧化现象。建议重新安装并进行彻底的清洁处理。

    - 问题2: 设备在高湿度环境下工作不正常。
    - 解决方案: 根据手册中的建议,在高湿度环境下进行必要的密封处理或增加防潮措施。

    总结和推荐


    总体而言,3292 - 3/8" Square Trimpot® Trimming Potentiometer是一款高性能、高精度的多圈电位器,适合应用于多种复杂环境中。其具备高精度调整能力、密封设计和环境适应性强等优点,特别是在工业和精密设备领域表现出色。推荐在需要高精度和稳定性调节的应用中使用。如果您需要更多详细信息或技术支持,可以通过官方网站或联系厂商获取。

3292L-1-103MLF参数

参数
电阻值 10KΩ
精度 ±10%
额定功率 500mW
温度系数 ±100ppm/℃
锥度 线性
额定电压 -
长*宽*高 9.53mm(高度)
安装方式 导线安装,面板安装
零件状态 在售
包装方式 散装

3292L-1-103MLF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3292L-1-103MLF数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3292L-1-103MLF 3292L-1-103MLF数据手册

3292L-1-103MLF封装设计

查看详情并下载
Symbol
Footprint
3D Model
