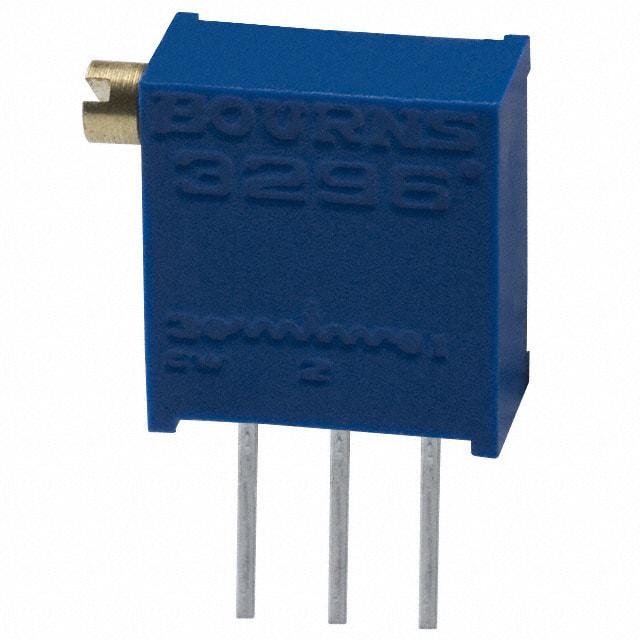

3296X-1-501LF

厂牌: BOURNS
产品描述: 500Ω ±10% 500mW ±100ppm/℃ 通孔安装 10.03mm(高度)
供应商型号: 3296X-1-501LF
供应商: 国内现货
标准整包数: 50
BOURNS 电位器及其他可变电阻器 3296X-1-501LF

3296X-1-501LF概述

    3296 - 3/8” Square Trimpot® Trimming Potentiometer 技术手册

    1. 产品简介


    3296 系列的 3/8” 方形微调电位器(Trimpot®)是一种多功能的精密调节装置,适用于多种工业和专业应用。它具有五种终端样式,提供带状包装选择,并符合RoHS合规标准。这种电位器广泛用于需要精确调整电阻值的场合,例如在电路调试、仪器校准以及自动化控制系统中。

    2. 技术参数


    - 基本电气特性:
    - 电阻范围:10 欧姆至 2 兆欧姆
    - 电阻容差:±10%(可选更紧密的容差)
    - 最小绝对电阻:1% 或 2 欧姆(取较大者)
    - 接触电阻变化:1.0% 或 3 欧姆(取较大者)

    - 调整精度:
    - 电压调整:±0.01%
    - 电阻调整:±0.05%
    - 绝缘电阻: 1,000 兆欧姆最小值(500 VDC)
    - 额定功率:
    - 在 70°C 下为 0.5 瓦
    - 在 125°C 下为 0 瓦
    - 温度范围: -55°C 至 +125°C
    - 电气耐久性:
    - 寿命:200 个周期(旋转寿命),1,000 小时(负载寿命)

    3. 产品特点和优势


    - 密封设计:Chevron 密封设计确保高可靠性,防止尘埃和湿气进入。
    - 军事标准认证:通过 MIL-R-22097 和 MIL-R-39035 认证,适用于高可靠性的军事和航空航天应用。
    - 丰富的封装选择:提供多种封装选项,包括管装、带卷和子弹装。
    - 便捷安装:提供安装硬件(如 H-117P),便于固定。

    4. 应用案例和使用建议


    - 应用案例:
    - 温度补偿:在仪器仪表中作为温度补偿电路的一部分。
    - 信号调理:用于模拟电路中的信号调整。
    - 航空电子设备:满足 MIL 标准,适合航空和航天领域的高可靠性要求。
    - 使用建议:
    - 环境适应性:在极端环境下使用时,应选择合适的工作温度范围。
    - 负载寿命管理:长时间连续工作时注意散热,以避免过热导致损坏。
    - 调整精度:在进行电压和电阻调整时,需遵循操作指南,以保证精度和稳定性。

    5. 兼容性和支持


    - 兼容性:3296 系列电位器与各种标准接口兼容,适用于多种设备和系统。
    - 支持:制造商提供全面的技术支持和维护服务,包括产品咨询、安装指导和技术培训。

    6. 常见问题与解决方案


    - 问题1: 电位器接触不良
    - 解决方案: 确保连接端子清洁,重新焊接或更换电位器。
    - 问题2: 电阻值不准确
    - 解决方案: 检查是否有外部干扰,确保正确调整并测试。
    - 问题3: 负载寿命不足
    - 解决方案: 降低负载或增加散热措施,延长使用寿命。

    7. 总结和推荐


    3296 系列 3/8” 方形 Trimpot® 是一款高性能、高可靠性的电位器,适用于各种精密控制和调整场合。它的多功能性和高精度使其成为电子设计工程师的理想选择。推荐在需要高精度和稳定性的应用中使用此产品,尤其是在温度敏感和严苛环境中。

3296X-1-501LF参数

参数
电阻值 500Ω
精度 ±10%
额定功率 500mW
温度系数 ±100ppm/℃
额定电压 -
锥度 -
长*宽*高 10.03mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

3296X-1-501LF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3296X-1-501LF数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3296X-1-501LF 3296X-1-501LF数据手册

3296X-1-501LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ ¥ 2.712
200+ ¥ 2.5335
500+ ¥ 2.4905
库存: 100
起订量: 50 增量: 0
交货地:
最小起订量为:50
合计: ¥ 135.6
