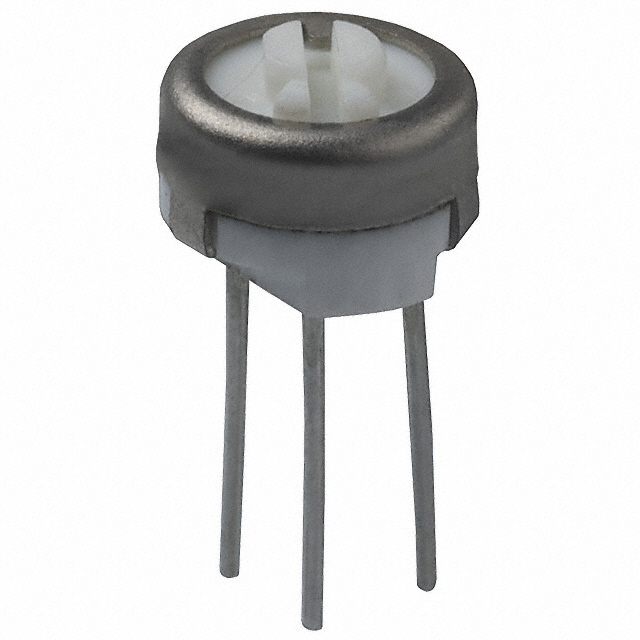

3329H-1-201LF

厂牌: BOURNS
产品描述: 200Ω ±10% 500mW ±100ppm/℃ 通孔安装 4.57mm(高度)
供应商型号: 3329H-1-201LF
供应商: 国内现货
标准整包数: 1
BOURNS 电位器及其他可变电阻器 3329H-1-201LF

3329H-1-201LF概述

    3329 - 1/4" Round Trimpot® Trimming Potentiometer 技术手册

    产品简介


    3329 系列 1/4" 圆形 Trimpot® 微调电位器是专为工业应用设计的一种精密微调装置。它具有单圈旋转和陶瓷材料的特点,适合用于需要高精度调节的场合。该系列产品提供了多种终端样式,支持带状和卷装包装,并已列入军用标准清单(QPL),适用于严格的应用需求。

    技术参数


    - 电阻范围: 10 欧姆至 1 兆欧
    - 电阻容差: ±10%
    - 最小绝对电阻: 1% 或 2 欧姆(取较大者)
    - 接触电阻变化: 最大 3% 或 3 欧姆(取较大者)
    - 电压调整精度: ±0.05%
    - 电阻调整精度: ±0.15%
    - 绝缘电阻: ≥1,000 兆欧
    - 介电强度: 海平面 600 VAC,80,000 英尺 250 VAC
    - 温度系数: ±100 ppm/°C
    - 工作温度范围: -55°C 至 +150°C
    - 功率等级: 在 85°C 下 0.5 瓦特,在 150°C 下 0 瓦特
    - 密封测试: 85°C 氟利昂
    - 振动: 30 G(1%ΔTR, 1%ΔVR),不包括"P"引脚型号
    - 冲击: 100 G(1%ΔTR, 1%ΔVR)

    产品特点和优势


    - 工业级密封: 提供在严苛环境下的可靠性和耐用性。
    - 多种终端样式: 适应不同的连接需求。
    - 符合环保要求: 提供无铅版本,符合 RoHS 标准。
    - 适用广泛: 列入军用标准,适用于高性能应用场合。
    - 高精度调节: 无限分辨率,适合精细调节需求。

    应用案例和使用建议


    - 工业自动化: 适用于需要精确控制电流或电压的应用,如传感器信号调理。
    - 航空航天: 由于其高可靠性,适用于对环境条件要求极高的场合。
    - 消费电子: 可用于需要精确调节的消费电子产品,如音响设备。
    使用建议:
    - 散热管理: 确保在高功率应用中良好散热,以避免过热损坏。
    - 环境防护: 在腐蚀性或潮湿环境中使用时,应采取适当的防护措施。
    - 安装位置: 尽量选择机械应力较小的位置进行安装,以减少磨损。

    兼容性和支持


    该产品提供标准和修改版本,并支持多种终端样式和包装方式。厂商提供详细的安装指导和技术支持,确保用户能够正确安装和使用产品。此外,还提供了丰富的文档和在线资源,帮助用户更好地了解产品特性和应用。

    常见问题与解决方案


    - Q: 如何判断电阻值?
    A: 参考标准电阻表,通过外观上的代码确定电阻值。

    - Q: 如何进行安装?
    A: 根据技术手册中的详细步骤进行安装,确保各部分连接紧密且牢固。
    - Q: 长时间使用后如何维护?
    A: 定期检查并清洁接触面,确保良好的接触效果。在高湿度环境下使用时,可定期进行密封性检测。

    总结和推荐


    3329 系列 Trimpot® 微调电位器以其高精度、工业级密封和广泛的适用性,成为市场上一款非常优秀的微调解决方案。它不仅适用于工业自动化、航空航天等高端应用,也适用于消费电子产品中对调节精度要求较高的场合。因此,强烈推荐此产品给需要精确微调应用的用户。

3329H-1-201LF参数

参数
电阻值 200Ω
精度 ±10%
额定功率 500mW
温度系数 ±100ppm/℃
锥度 -
额定电压 -
长*宽*高 4.57mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

3329H-1-201LF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3329H-1-201LF数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3329H-1-201LF 3329H-1-201LF数据手册

3329H-1-201LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 7.875
300+ ¥ 7.3224
500+ ¥ 7.0783
1500+ ¥ 6.9563
库存: 500
起订量: 10 增量: 50
交货地:
最小起订量为:10
合计: ¥ 78.75
