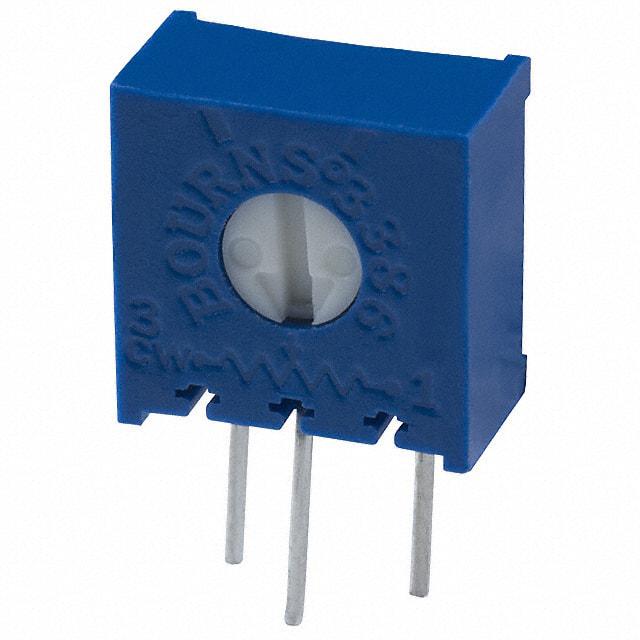

3386X-1-503

厂牌: BOURNS
产品描述: 50KΩ ±10% 500mW ±100ppm/℃ 通孔安装 9.53mm(高度)
供应商型号: 3386X-1-503
供应商: Master
标准整包数: 54
BOURNS 电位器及其他可变电阻器 3386X-1-503

3386X-1-503概述


    产品简介


    3386系列TrimPot®调整电位器是一款单圈旋转、陶瓷制成且密封的精密电位器。它广泛应用于工业设备和各种需要精细调节电压和电阻的应用场景。这款电位器提供多种安装方式(如顶部调整和侧面调整)和连接选项(如F型、P型和X型终端),使得它在不同应用场合中表现出色。此外,该产品还可以根据需要定制,以适应特定的设计需求。

    技术参数


    电气特性
    - 标准电阻范围:10欧姆至2兆欧姆
    - 电阻容差:±10%(可提供更紧的容差)
    - 绝对最小电阻:2欧姆最大
    - 接触电阻变化:2%或3欧姆最大(取较大者)
    - 电压分压精度:±0.05%
    - 变阻器精度:±0.15%
    - 绝缘电阻:500 VDC时1000兆欧姆最小
    - 介电强度:海拔海平面处为900 VAC,70,000英尺处为350 VAC
    - 调整角度:280°名义值
    环境特性
    - 功率等级(最高300伏特):在85°C下为0.5瓦,在125°C下为0瓦
    - 温度范围:-55°C至+125°C
    - 温度系数:±100 ppm/°C
    - 密封测试:在85°C下的氟里昂液体中进行
    - 湿度测试:根据MIL-STD-202方法103,持续96小时
    - 振动测试:承受30G加速度
    - 冲击测试:承受100G加速度
    - 负载寿命测试:在70°C条件下1000小时运行,0.5瓦功率
    - 旋转寿命测试:200次循环
    物理特性
    - 机械角度:310°名义值
    - 扭矩:最大5.0盎司-英寸
    - 止动强度:最小15.0盎司-英寸
    - 引脚:焊锡焊接
    - 重量:0.03盎司
    - 标记:制造商商标、电阻代码、接线图、日期代码、型号编号及样式

    产品特点和优势


    - 单圈旋转:简化设计,提高操作效率。
    - 密封设计:增强了可靠性,适用于严苛环境。
    - 可选附件:提供了多种配件(如旋钮、延长轴等),提升了用户体验。
    - 符合RoHS标准:符合环保要求,适用于全球市场。

    应用案例和使用建议


    应用案例:
    - 工业自动化控制系统中的精密调节
    - 音频设备中的音量控制
    - 医疗设备中的电压调整
    使用建议:
    - 根据实际应用场景选择合适的安装方式和附件。
    - 在高湿度环境下使用时,确保产品密封良好,防止受潮损坏。
    - 定期进行负载寿命和旋转寿命测试,确保长期稳定运行。

    兼容性和支持


    - 兼容性:3386系列TrimPot®调整电位器可与多种电子设备兼容,适合用于各类自动化系统和设备。
    - 支持和服务:供应商提供详细的技术支持和售后服务,包括样品试用、技术支持和定制服务。

    常见问题与解决方案


    1. 问题:电位器在高温环境下无法正常工作。
    解决方案:确保电位器工作在85°C或以下的温度范围内。
    2. 问题:电位器调整后稳定性差。
    解决方案:检查电位器安装是否牢固,确保接触良好,并定期进行负载寿命和旋转寿命测试。
    3. 问题:电位器在振动环境中出现不稳定现象。
    解决方案:选择具有较高振动耐受性的型号,并正确固定安装位置,减少振动影响。

    总结和推荐


    综上所述,3386系列TrimPot®调整电位器凭借其精确的电气特性、坚固的物理结构和出色的环境适应能力,在多个应用领域展现出卓越的性能。对于需要高性能、高可靠性的工业控制系统和精密调节应用来说,这款电位器是理想的选择。强烈推荐这一款产品给所有需要精密调节功能的应用开发者和制造商。

3386X-1-503参数

参数
电阻值 50KΩ
精度 ±10%
额定功率 500mW
温度系数 ±100ppm/℃
额定电压 -
锥度 -
长*宽*高 9.53mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

3386X-1-503厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3386X-1-503数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3386X-1-503 3386X-1-503数据手册

3386X-1-503封装设计

查看详情并下载
Symbol
Footprint
3D Model
