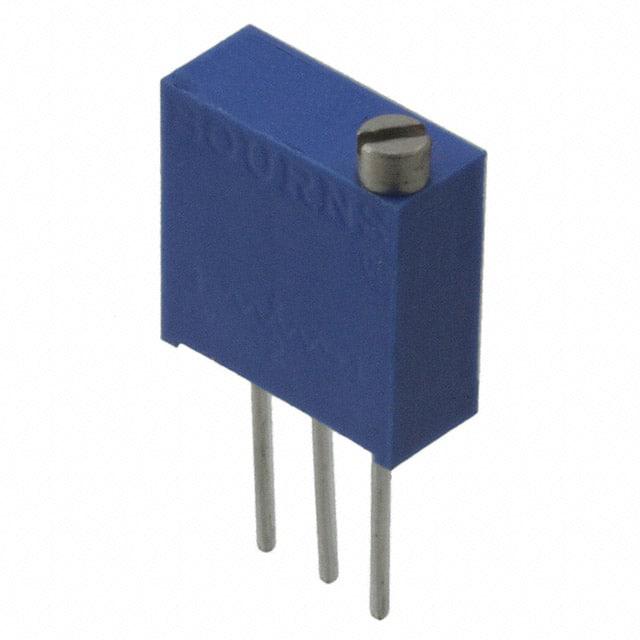

3292W-1-104LF

厂牌: BOURNS
产品描述: 100KΩ ±10% 500mW ±100ppm/℃ 线性 通孔安装 9.53mm(高度)
供应商型号: 3292W-1-104LF
供应商: Master
标准整包数: 5
BOURNS 电位器及其他可变电阻器 3292W-1-104LF

3292W-1-104LF概述

    3292 - 3/8 ˝ Square Trimpot® Trimming Potentiometer

    1. 产品简介


    3292系列的3/8英寸正方形可调电位器(Trimpot®)是一款多圈/陶瓷芯/工业级/密封型可调电阻器。此电位器适用于需要精确调节电阻的应用场合,如精密仪器、自动化控制系统等。除了标准版本外,还提供可选的面板安装方式和符合RoHS标准的型号,以满足不同应用场景的需求。

    2. 技术参数


    - 电气特性
    - 标准阻值范围:10至1兆欧姆
    - 阻值公差:±10%(可定制更紧的公差)
    - 最小有效阻值:1%或2欧姆(取较大者)
    - 接触电阻变化:1.0%或3欧姆(取较大者)
    - 调节精度:电压±0.01%,阻值±0.05%
    - 无限分辨率
    - 绝缘电阻:≥1,000兆欧姆(500 VDC)
    - 介电强度:海拔海平面时900 VAC,海拔80,000英尺时350 VAC
    - 有效行程:约25圈
    - 环境特性
    - 功率等级:400 VAC时,85°C下为0.5瓦特,150°C下无功率
    - 温度范围:-65°C到+150°C
    - 温度系数:±100 ppm/°C
    - 密封测试:85°C氟利昂蒸汽(仅针脚样式)
    - 湿度:MIL-STD-202方法103,96小时(1% ΔTR,100兆欧绝缘电阻)
    - 振动:30 G(1% ΔTR;1% ΔVR)
    - 冲击:100 G(1% ΔTR;1% ΔVR)
    - 负载寿命:1,000小时(0.5瓦特@85°C,2% ΔTR,3%或3欧姆,取较大者)
    - 旋转寿命:200周期(2% ΔTR,3%或3欧姆,取较大者)
    - 物理特性
    - 扭矩:最大5.0 oz-in.
    - 机械止动:刮片空转
    - 引线:可焊接的PCB引脚
    - 重量:0.025盎司
    - 机器螺丝安装:最大扭矩12 oz-in.
    - 标记:制造商商标,阻值代码,接线图,日期代码,制造商型号号及样式

    3. 产品特点和优势


    - 多功能性:支持多圈调节,适用于多种复杂应用。
    - 可靠设计:采用工业级材料和密封结构,保证长期稳定运行。
    - 灵活性:提供多种阻值选择,可根据具体需求进行调整。
    - 环保认证:RoHS认证版本,符合环保要求。
    - 易于安装:可选面板安装方式,方便集成到系统中。

    4. 应用案例和使用建议


    - 应用场景:适用于实验室仪器、医疗设备、自动化控制系统等,尤其在需要高精度电阻调节的环境中。
    - 使用建议:
    - 在高温环境下使用时,需注意功率限制,避免过热损坏。
    - 定期检查设备以确保其长期稳定性。
    - 若出现振动或冲击频繁的情况,应考虑加强固定措施。

    5. 兼容性和支持


    - 兼容性:可与多种电路板和设备兼容,支持面板安装。
    - 厂商支持:厂商提供详尽的技术文档和支持服务,帮助用户快速解决问题并确保产品性能。

    6. 常见问题与解决方案


    - 问题:如何进行正确的安装?
    - 解决方案:遵循手册中的安装指南,确保正确的机械连接和电气连接。
    - 问题:电阻值不稳定怎么办?
    - 解决方案:检查接线和安装是否有松动,必要时更换电位器。
    - 问题:无法达到预期的精度?
    - 解决方案:确认是否选择了合适的型号,检查外部干扰因素,如振动或电磁干扰。

    7. 总结和推荐


    3292系列3/8英寸正方形Trimpot®电位器以其出色的性能和广泛的适用性,在多种精密调节应用中表现出色。无论是从精度还是可靠性角度来看,该产品都是一款值得推荐的产品。其良好的环保认证和多样的安装方式使其成为众多工程项目的理想选择。如果您正在寻找一个稳定可靠的精密调节元件,3292系列电位器将是一个非常合适的选择。

3292W-1-104LF参数

参数
电阻值 100KΩ
精度 ±10%
额定功率 500mW
温度系数 ±100ppm/℃
额定电压 -
锥度 线性
长*宽*高 9.53mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

3292W-1-104LF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3292W-1-104LF数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3292W-1-104LF 3292W-1-104LF数据手册

3292W-1-104LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
