3299Y-1-254LF

厂牌: BOURNS
产品描述: 250KΩ ±10% 500mW ±100ppm/℃ 线性 300V 通孔安装 10.03mm(高度)
供应商型号: 3299Y-254LF-ND
供应商: Digi-Key
标准整包数: 1

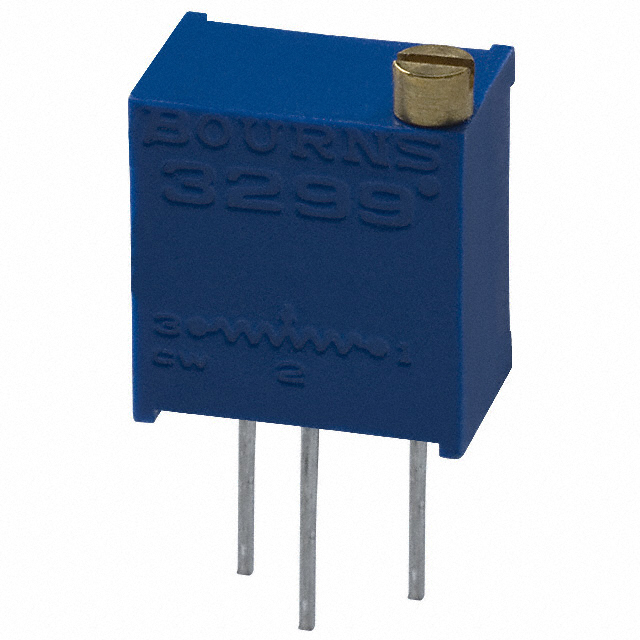

BOURNS 电位器及其他可变电阻器 3299Y-1-254LF

3299Y-1-254LF概述


    产品简介


    3299 - 3/8” Square Trimpot® Trimming Potentiometer
    本产品是一款适用于精密调节需求的旋钮式电位器,型号为3299。它具有多种终端样式,支持各种安装方式,如底座。3299 Trimpot® 是一款工业级密封型电位器,符合RoHS标准,广泛应用于需要微调电阻值的电子设备中。它特别适合用于需要精确调节电压、电流或者电阻的应用场景,如仪器仪表、音频设备和通信设备等。

    技术参数


    - 基本规格
    - 产品类型:旋钮式电位器
    - 尺寸:3/8" Square
    - 旋转圈数:25圈标准
    - 终端样式:5种受欢迎的类型
    - 电气特性
    - 电阻范围:10Ω至2MΩ
    - 电阻精度:±10%标准(可提供更紧的公差)
    - 最小绝对电阻:1% 或 2Ω(取最大值)
    - 接触电阻变化:1% 或 3Ω(取最大值)
    - 工作环境
    - 工作温度范围:-55°C 至 +125°C
    - 环境压力:海平面900Vac,海拔70,000英尺350Vac
    - 湿度:MIL-STD-202方法103,96小时
    - 振动:20G(±1% TR;±1% VR)
    - 冲击:100G(±1% TR;±1% VR)
    - 性能参数
    - 功率等级:70°C下0.5瓦特,125°C下0瓦特
    - 寿命测试:1000小时,功率0.5瓦特@70°C(3% TR)
    - 机械寿命:200次循环(±4% TR)

    产品特点和优势


    - 多功能终端样式:提供五种流行的终端样式,满足不同的安装需求。
    - 坚固耐用:采用密封结构,可在恶劣环境下可靠工作。
    - 高精度调整:具有较高的电压和电阻调整精度。
    - 高可靠性:通过严格的振动和冲击测试,保证在极端条件下也能稳定工作。
    - 环保设计:RoHS合规,符合国际环保标准。

    应用案例和使用建议


    应用案例
    1. 仪器仪表:在各类仪表中,用于微调电路中的电阻值,以确保精确的测量结果。
    2. 音频设备:用于音量控制或频率调整,保证音频信号的质量。
    3. 通信设备:在通信设备中用于调节电压或电流,以保持信号传输的稳定性。
    使用建议
    - 在进行微调时,应确保操作平缓,避免过度旋转导致接触电阻变化过大。
    - 在高温环境中使用时,应注意散热,以防止因过热而导致性能下降。
    - 定期进行维护检查,确保产品在长期使用后的性能稳定。

    兼容性和支持


    - 兼容性:3299 Trimpot® 可与其他标准终端连接器和电路板兼容,方便集成到现有系统中。
    - 支持服务:厂家提供详细的使用指南和技术支持,帮助客户解决在使用过程中遇到的问题。

    常见问题与解决方案


    - 问题1:如何正确读取电阻代码?
    - 解答:参考产品手册中的标准电阻表,按照电阻值对应的代码进行识别。

    - 问题2:在极端湿度环境下,产品是否会失效?
    - 解答:根据手册中的测试结果,产品能够在高达96小时的湿度环境下保持良好的性能。

    总结和推荐


    综述:3299 Trimpot® 是一款高度可靠且精准的旋钮式电位器,广泛应用于各种精密调节场合。其多项技术和环境测试表明,该产品具有出色的稳定性和耐用性。
    推荐使用:鉴于其优异的性能和多样的应用领域,强烈推荐在需要高精度微调的应用中使用此款电位器。同时,厂家提供的详细技术支持也为其加分不少。

3299Y-1-254LF参数

参数
电阻值 250KΩ
精度 ±10%
额定功率 500mW
温度系数 ±100ppm/℃
锥度 线性
额定电压 300V
长*宽*高 10.03mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

3299Y-1-254LF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3299Y-1-254LF数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3299Y-1-254LF 3299Y-1-254LF数据手册

3299Y-1-254LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.132 ¥ 26.4654
10+ $ 2.6352 ¥ 22.2674
25+ $ 2.3679 ¥ 19.8161
50+ $ 2.2464 ¥ 18.7996
100+ $ 2.1304 ¥ 17.8291
250+ $ 1.9857 ¥ 16.6181
500+ $ 1.8824 ¥ 15.7532
1000+ $ 1.7842 ¥ 14.9311
5000+ $ 1.5747 ¥ 13.178
库存: 180
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 26.46
