3266W-1-123LF

厂牌: BOURNS
产品描述: 12KΩ ±10% 250mW ±100ppm/℃ 通孔安装 6.85mm(高度)
供应商型号: 7870493
供应商: 海外现货
标准整包数: 1

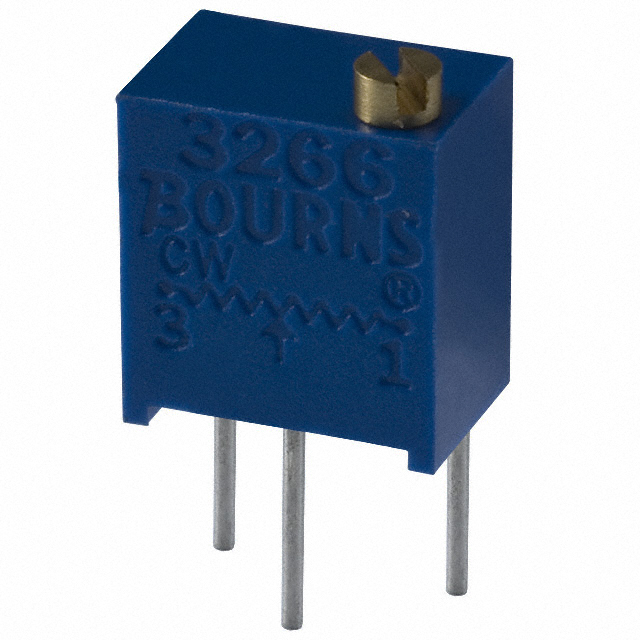

BOURNS 电位器及其他可变电阻器 3266W-1-123LF

3266W-1-123LF概述


    产品简介


    本产品为3266系列四分之一英寸方形可调电阻(Trimming Potentiometer)。该型号属于多圈电位器,采用陶瓷材质,工业级别且封装防尘。它主要用于调节应用,提供精确的阻值调整功能。3266系列电阻器适用于各种工业应用领域,如自动化设备、仪器仪表、通信设备等,能够有效地进行电压或电流的精细调节。

    技术参数


    电气特性
    - 标准阻值范围: 10 欧姆 至 1兆欧姆(参见标准电阻表)
    - 阻值容差: ±10% 标准
    - 绝对最小阻值: 1% 或者 2欧姆最大(取较大值)
    - 接触电阻变化: 3.0% 或者 3欧姆最大(取较大值)
    - 调整性:
    - 电压分压器: ±0.02%
    - 可变电阻: ±0.05%
    - 分辨率: 无限
    - 绝缘电阻: 500 VDC 下 ≥ 1000 兆欧
    - 耐压强度:
    - 海平面: 600 VAC
    - 8万英尺: 250 VAC
    - 有效行程: 12 圈
    环境特性
    - 功率等级: 300 V 最大
    - 温度等级: -55°C 至 +125°C
    - 温度系数: ±100 ppm/°C
    - 密封测试: 85°C Fluorinert
    - 湿度: MIL-STD-202 方法 103 (96 小时, 2% ΔTR, 10 兆欧绝缘电阻)
    - 振动: 30G (1% ΔTR; 1% ΔVR)
    - 冲击: 100G (1% ΔTR; 1% ΔVR)
    - 负载寿命: 1000 小时 0.25瓦 70°C (3% ΔTR; 3% CRV)
    - 旋转寿命: 200 周期 (4% ΔTR; 3% 或者 3欧姆最大, 接触电阻变化)
    物理特性
    - 扭矩: 最大 3.0 盎司-英寸
    - 机械停止: 刷子空转
    - 终端: 可焊针脚
    - 重量: 0.015 盎司
    - 标记: 制造商标识、阻值代码、接线图、日期代码、制造商标号和型号

    产品特点和优势


    - 多圈/陶瓷/工业/密封设计: 该产品采用了多圈电位器,具有陶瓷材质的结构,适合工业应用。密封设计保证了产品的稳定性,避免了灰尘和其他杂质的影响。
    - 便于PC板清洗: 设计有支撑件,允许彻底清洗PC板。
    - 多种包装选项: 提供带卷带包装(Tape and reel),方便自动化生产和运输。
    - 符合RoHS标准: 产品符合RoHS标准,确保无有害物质。
    - 用于调校应用/处理指南: 提供详细的应用和处理指南,便于用户正确使用。

    应用案例和使用建议


    - 自动化设备: 该电阻器广泛应用于自动化设备中,例如电机控制器、传感器调节等。
    - 仪器仪表: 在测量仪器仪表中用于精密调整电压或电流。
    - 通信设备: 在无线通信设备中,用于信号调节。
    - 使用建议:
    - 散热管理: 使用时应注意适当的散热措施,避免过热影响性能。
    - 抗干扰: 确保良好的接地以减少电磁干扰。
    - 定期检查: 定期进行性能检查,以确保长期稳定的工作。

    兼容性和支持


    - 兼容性: 本产品可以与各种类型的电路板、传感器及其他组件配合使用。
    - 技术支持: 厂商提供详细的使用手册和技术支持服务,包括处理指南和常见问题解答。

    常见问题与解决方案


    - 问题: 电阻值不稳定。
    - 解决方案: 检查连接线是否接触良好,确保没有松动或断开。
    - 问题: 使用时发热严重。
    - 解决方案: 确保有足够的散热装置,并避免长时间过载工作。
    - 问题: 无法达到期望的阻值。
    - 解决方案: 检查是否有机械限制或损坏,如有必要请重新校准或更换产品。

    总结和推荐


    3266系列四分之一英寸方形可调电阻以其优良的多圈设计、工业级陶瓷材质、密封结构以及灵活的包装选择而著称。它的广泛适用性和稳定的性能使其成为许多工业和自动化领域的理想选择。考虑到其出色的性价比和丰富的应用案例,我们强烈推荐这款产品。无论是在自动化设备还是通信系统中,它都能提供可靠的电压或电流调节功能。

3266W-1-123LF参数

参数
电阻值 12KΩ
精度 ±10%
额定功率 250mW
温度系数 ±100ppm/℃
锥度 -
额定电压 -
长*宽*高 6.85mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

3266W-1-123LF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3266W-1-123LF数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3266W-1-123LF 3266W-1-123LF数据手册

3266W-1-123LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
