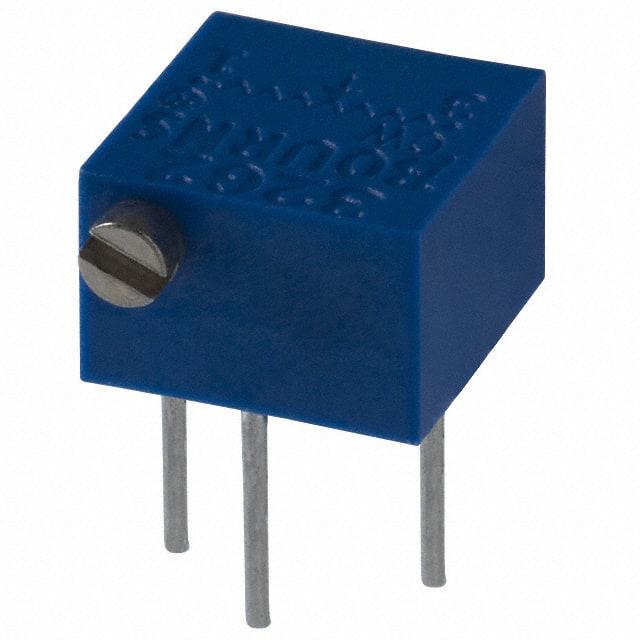

3262P-1-502LF

厂牌: BOURNS
产品描述: 5KΩ ±10% 250mW ±100ppm/℃ 线性 300V 通孔安装 4.7mm(高度)
供应商型号: 652-3262P-1-502LF
供应商: Mouser
标准整包数: 1
BOURNS 电位器及其他可变电阻器 3262P-1-502LF

3262P-1-502LF概述

    3262 - 1/4" Trimpot® Trimming Potentiometer

    产品简介


    3262系列的1/4"三脚旋转电位器(Trimpot®)是多圈精密线绕电阻的一种,具有工业级密封设计。该系列产品广泛应用于需要高精度调整的应用场合,如音频设备、医疗仪器和航空航天等领域。

    技术参数


    - 标准电阻范围: 10 Ω 至 1 MΩ(参见标准电阻表)
    - 电阻容差: ±10% 标准(可提供更紧的公差)
    - 绝对最小电阻: 1% 或 2 Ω最大(取较大者)
    - 接触电阻变化: 3.0% 或 3 Ω最大(取较大者)
    - 电压调整能力: ±0.02%
    - 电阻调整能力: ±0.05%
    - 分辨率: 无限
    - 绝缘电阻: 500 VDC时≥1,000 MΩ
    - 介电强度: 海平面600 VAC,80,000英尺时250 VAC
    - 有效行程: 12圈标准
    - 功率等级: 85°C时0.25瓦,150°C时0瓦
    - 温度范围: -65°C至+150°C
    - 温度系数: ±100 ppm/°C
    - 密封测试: 85°C氟化剂浸泡
    - 湿度测试: MIL-STD-202方法103,96小时后2%ΔTR,100 MΩ绝缘电阻
    - 振动测试: 30G,1%ΔTR,1%ΔVR
    - 冲击测试: 100G,1%ΔTR,1%ΔDVR
    - 负载寿命测试: 85°C时1,000小时,0.25瓦时3%ΔTR,3%或3欧姆最大CRV
    - 机械寿命测试: 200次循环,2%ΔTR,3%或3欧姆最大CRV
    - 扭矩: 最大3.0oz-in
    - 机械止动: 擦拭器空转
    - 终端: 可焊引脚
    - 重量: 约0.015盎司
    - 标记: 制造商商标、电阻代码、接线图、日期代码、制造商型号和样式
    - 滑动触点: 实际TR的50%±10%

    产品特点和优势


    - 多圈设计: 提供更高的调整精度和稳定性。
    - 陶瓷材料: 采用陶瓷材料制成,提高耐热性和耐用性。
    - 工业级密封: 防尘防水设计,适合恶劣环境。
    - 符合RoHS标准: 提供环保的RoHS版本。
    - 广泛的阻值范围: 可选阻值从10Ω到1MΩ,满足不同需求。

    应用案例和使用建议


    - 音频设备: 在调音台和音频处理器中用于精确控制音量。
    - 医疗仪器: 用于医疗设备中的微调电路。
    - 航空航天: 在飞行器控制系统中用于精密调节。
    使用建议:
    - 在安装过程中确保良好的接地,以减少噪声干扰。
    - 定期检查并维护,以保持最佳性能。
    - 使用适当的防护措施,防止长期暴露在极端环境中。

    兼容性和支持


    - 兼容性: 适用于各种通用电子设备,可以与其他品牌的产品互换。
    - 支持: 厂商提供技术支持和售后服务,确保产品质量和使用寿命。

    常见问题与解决方案


    1. 问题: 电阻值不准确。
    - 解决办法: 检查连接线路是否完好,重新焊接引脚。
    2. 问题: 触摸不良。
    - 解决办法: 清理触点区域,确保无尘无垢。
    3. 问题: 寿命短。
    - 解决办法: 检查使用环境,避免高温、高湿和振动环境。

    总结和推荐


    综上所述,3262系列的1/4" Trimpot®电位器以其精准的调整能力、高可靠性及广泛应用范围,成为众多行业中的优选产品。对于需要精密调整和稳定性的应用场景,强烈推荐使用该系列产品。

3262P-1-502LF参数

参数
电阻值 5KΩ
精度 ±10%
额定功率 250mW
温度系数 ±100ppm/℃
额定电压 300V
锥度 线性
长*宽*高 4.7mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

3262P-1-502LF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3262P-1-502LF数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3262P-1-502LF 3262P-1-502LF数据手册

3262P-1-502LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
