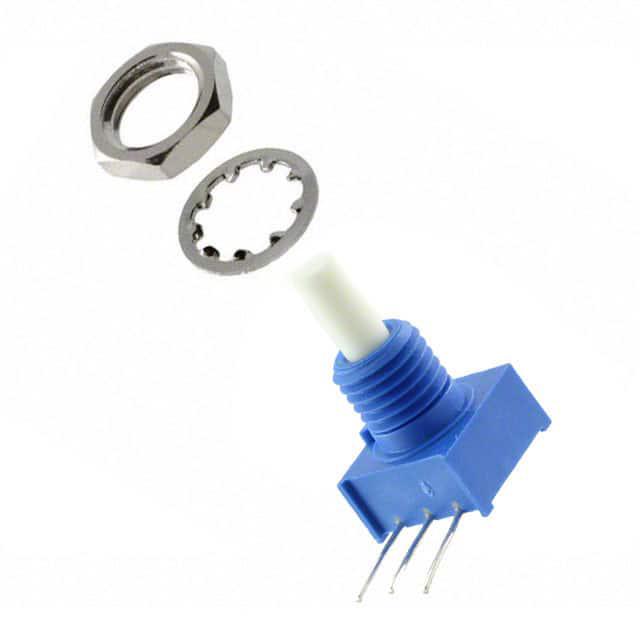

3310C-101-203L

厂牌: BOURNS
产品描述: 20KΩ ±20% 250mW ±1000ppm/℃ 线性 面板安装 9.53mm(长度)*9.53mm(高度)
供应商型号: N-3310C-101-203L
供应商: 云汉优选
标准整包数: 1
BOURNS 电位器及其他可变电阻器 3310C-101-203L

3310C-101-203L概述

    3310 - 9 mm Square Sealed Panel Control

    产品简介


    3310系列是一款9毫米方形密封面板控制电位器,设计用于各种工业应用。这款电位器采用导电塑料材料制成,具有紧凑的外形和多样的安装方式(PC板和套管安装)。其独特的导电塑料和塑料或金属套管配置使其能够在典型的工业清洗过程中保持稳定,同时节省电路板和面板空间。

    技术参数


    - 电阻范围:1 kΩ到1兆欧
    - 总电阻容差:线性渐变±20%
    - 独立线性度:±5%
    - 端点电阻:最大值为2%或2欧姆(取较大者)
    - 有效电气角度:270° ±15°
    - 接触电阻变化:最大值为1%或1欧姆(取较大者)
    - 耐压能力:海平面下至少900VAC,70,000英尺下至少350VAC
    - 绝缘电阻:至少1,000兆欧
    - 功率等级:70°C时为0.25瓦特(在125°C时降至0,电压受限于功率耗散或200VAC,取较小者)

    产品特点和优势


    1. 导电塑料:确保了更高的耐用性和更平滑的操作手感。
    2. 安装灵活:可以采用PC板和套管安装,适应不同应用场景。
    3. 高可靠性:耐受工业清洗过程,能够承受高达30G的振动和100G的冲击。
    4. 紧凑设计:节省电路板和面板空间,适用于空间受限的应用场合。

    应用案例和使用建议


    - 应用案例:广泛应用于工业自动化设备、医疗仪器、航空航天等领域。例如,在医疗仪器中,它可以用作电位器以调节输出信号。
    - 使用建议:建议在使用前详细检查安装孔和连接器的位置,确保它们符合技术手册中的规格要求。在需要频繁操作的场合,建议使用塑料套管以提高使用寿命。

    兼容性和支持


    - 兼容性:该产品支持多种安装方式,包括PC板和金属/塑料套管安装,易于集成到现有系统中。
    - 支持和服务:制造商提供了详细的安装指南和维护建议,对于特定应用问题,建议联系制造商获取技术支持。

    常见问题与解决方案


    - 问题1:接触电阻异常。
    - 解决方案:检查安装孔和连接器的位置是否正确,确保无灰尘或其他杂质干扰。

    - 问题2:耐压不足。
    - 解决方案:检查产品是否符合要求的工作环境温度,如果需要,可采取适当的保护措施,如增加绝缘层。

    总结和推荐


    3310系列电位器以其卓越的耐用性和可靠的性能在市场上脱颖而出。其紧凑的设计和高性价比使其成为许多工业应用的理想选择。如果您正在寻找一款既可靠又灵活的电位器,我们强烈推荐使用3310系列电位器。然而,建议在购买前详细了解具体应用场景的需求,并与制造商进行沟通确认,以确保最佳性能。

3310C-101-203L参数

参数
电阻值 20KΩ
精度 ±20%
额定功率 250mW
温度系数 ±1000ppm/℃
锥度 线性
额定电压 -
长*宽*高 9.53mm(长度)*9.53mm(高度)
安装方式 面板安装
应用等级 工业级
零件状态 在售
包装方式 散装

3310C-101-203L厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3310C-101-203L数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3310C-101-203L 3310C-101-203L数据手册

3310C-101-203L封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
70+ $ 1.5264 ¥ 12.9744
200+ $ 1.4523 ¥ 12.3446
250+ $ 1.3566 ¥ 11.5311
库存: 2300
起订量: 70 增量: 1
交货地:
最小起订量为:70
合计: ¥ 908.2
