首页  >  产品百科  >  3314J-2-503E

3314J-2-503E

厂牌: BOURNS
产品描述: 50KΩ ±20% 250mW ±100ppm/℃ 贴片安装 2.55mm(高度)
供应商型号: 2328519
供应商: 海外现货
标准整包数: 1

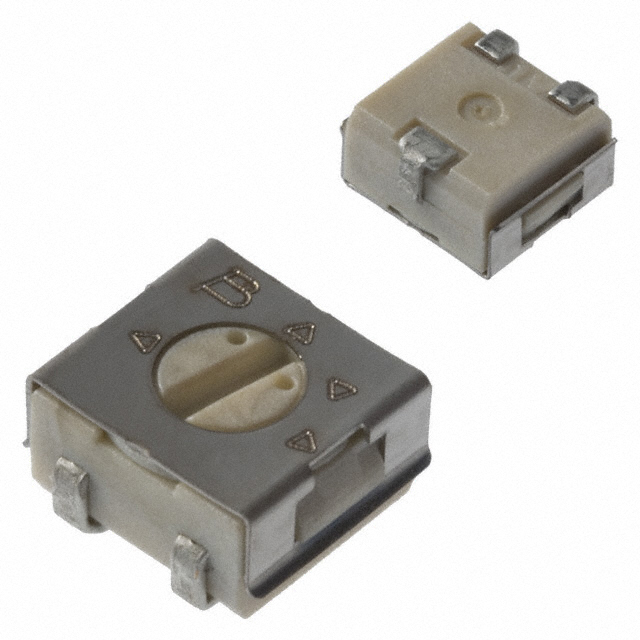

BOURNS 电位器及其他可变电阻器 3314J-2-503E

3314J-2-503E概述


    产品简介


    3314系列是一款4毫米方形微调电位器(Trimpot),适用于工业应用。它采用表面贴装技术(Surface Mount Technology, SMT)设计,具有单圈旋转和电阻可调的特点。这款电位器主要用于需要精细调整电阻值的应用场合,如精密仪器、自动化设备和消费电子产品。

    技术参数


    - 标准阻值范围:10欧姆至2兆欧姆
    - 阻值容差:±20%,可选更紧的容差
    - 端点电阻:最大1%或2欧姆(取较大者)
    - 接触电阻变化:±3%或3欧姆
    - 分辨率:无限
    - 绝缘电阻:最小500VDC时为100兆欧姆
    - 耐压能力:海平面下500VAC(1分钟)
    - 调节角度:约210度
    - 温度系数:±100ppm/°C
    - 功率等级:最大70°C时0.25瓦,最大125°C时0瓦
    - 温度范围:-55°C到+125°C
    - 振动:20G TRS±1%,VRS±1%
    - 冲击:100G TRS±1%,VRS±1%
    - 密封测试:85°C氟化液(Fluorinert)/60秒

    产品特点和优势


    1. 兼容性:与表面贴装制造工艺兼容,适合主流真空拾放设备。
    2. 配置多样性:提供直角钩形(J-hook)、鸥翼形(gull-wing)和针脚形(pinned)等多种配置,可根据需求选择。
    3. 认证:符合EIA/EIAJ/IPC/VECI SMD标准,并且通过AEC-Q200一级认证,确保在汽车及其他高可靠性应用中的表现。
    4. 环保:RoHS合规,符合无铅表面贴装要求。

    应用案例和使用建议


    3314系列广泛应用于自动化设备、医疗设备和精密测量仪器中。例如,在自动化设备中,可通过3314系列进行精确控制电压和电流输出。对于需要长时间稳定工作的场合,建议定期检查其接触电阻,以确保长期稳定的性能。

    兼容性和支持


    3314系列与多种设备兼容,支持主流的表面贴装技术,便于集成到现有系统中。厂商提供详细的文档和技术支持,确保用户可以轻松部署和使用。

    常见问题与解决方案


    - 问题:接触电阻不稳定
    - 解决方案:检查安装工艺和接触面,确保良好的电气连接。
    - 问题:阻值变化超出预期
    - 解决方案:确认工作温度是否超出额定范围,并检查是否有机械应力作用于电位器。
    - 问题:无法正确调节
    - 解决方案:检查调节工具是否正确使用,并确保调节角度未超出限定范围。

    总结和推荐


    3314系列电位器以其高精度、稳定性及广泛的适用范围成为众多应用的理想选择。其独特的表面贴装技术和多样的配置使其易于集成到各种设备中。因此,我们强烈推荐在需要高精度和稳定性的应用场景中使用3314系列电位器。

3314J-2-503E参数

参数
电阻值 50KΩ
精度 ±20%
额定功率 250mW
温度系数 ±100ppm/℃
额定电压 -
锥度 -
长*宽*高 2.55mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

3314J-2-503E厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3314J-2-503E数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3314J-2-503E 3314J-2-503E数据手册

3314J-2-503E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 9.49
10+ ¥ 8.0152
50+ ¥ 7.6946
100+ ¥ 7.1816
200+ ¥ 7.0534
500+ ¥ 6.9252
2500+ ¥ 6.9252
5000+ ¥ 6.9252
库存: 254
起订量: 6 增量: 0
交货地:
最小起订量为:1
合计: ¥ 9.49
