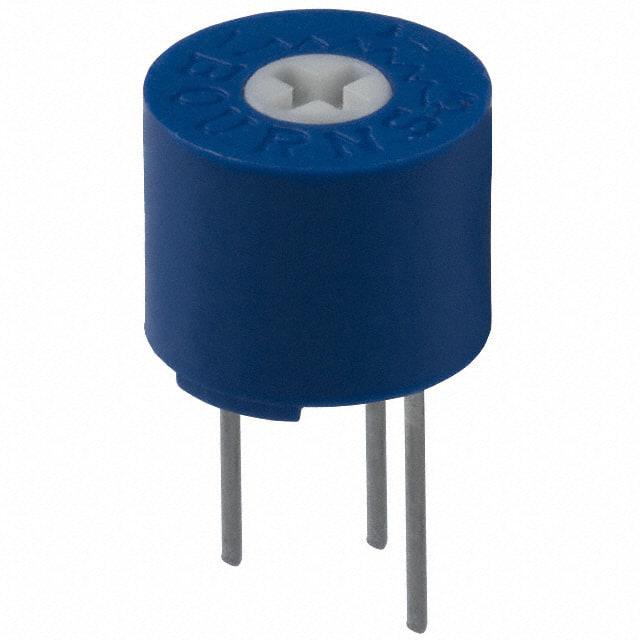

3339P-1-102LF

厂牌: BOURNS
产品描述: 1KΩ ±10% 500mW ±100ppm/℃ 线性 300V(DC) 通孔安装 7.62mm*6.25mm*6.35mm
供应商型号: 9354220
供应商: 海外现货
标准整包数: 1
BOURNS 电位器及其他可变电阻器 3339P-1-102LF

3339P-1-102LF概述


    产品简介


    3339H、3339P、3339S 和 3339W 是由 Bourns 公司生产的四圈陶瓷工业密封电位计(Trimpot)。这些电位计具有独特的行星驱动系统,能够在单圈内实现多圈电位器的精确设置,适用于多种工业应用。本系列产品包括顶调整和侧调整两种样式,并且有符合 RoHS 标准的版本可选。

    技术参数


    电气特性
    - 标准电阻范围: 10 至 1 兆欧姆
    - 电阻公差: ±10%(可根据需求提供更紧的公差)
    - 绝对最小电阻: 1% 或 2 欧姆最大值(以较大者为准)
    - 接触电阻变化: 3% 或 3 欧姆最大值(以较大者为准)
    - 电压调节精度: ±0.05%
    - 电阻调节精度: ±0.1%
    - 分辨率: 无限
    - 绝缘电阻: ≥1000 兆欧(施加 500 VDC)
    - 介电强度: 海平面 600 VAC,80,000 英尺 250 VAC
    - 有效行程: 4 圈
    环境特性
    - 功率等级: 最大 300 VAC,85°C 下 0.5 瓦特,150°C 下 0 瓦特
    - 温度范围: -55°C 至 +150°C
    - 温度系数: ±100 ppm/°C
    - 湿度测试: MIL-STD-202 方法 103,96 小时
    - 振动测试: 30 G
    - 冲击测试: 100 G
    - 负载寿命: 1,000 小时,85°C 下 0.5 瓦特
    - 旋转寿命: 200 周期
    物理特性
    - 扭矩: 最大 3 盎司·英寸
    - 机械停止: 刮板空转
    - 引脚: 可焊引脚
    - 重量: 0.02 盎司
    - 标记: 制造商商标、电阻代码、接线图、日期码、型号和样式

    产品特点和优势


    - 精准控制: 四圈陶瓷工业密封设计和独特的行星驱动系统确保了高精度的电阻调节。
    - 多样选择: 提供顶调整和侧调整两种样式,满足不同安装需求。
    - 高可靠性: 符合 MIL-STD 标准,能在极端环境下稳定工作。
    - 环保材料: RoHS 合规版本,减少环境污染。
    - 广泛应用: 适用于多种工业领域,如汽车、医疗设备和航空航天。

    应用案例和使用建议


    - 汽车电子: 在车载音响系统中,用于调节音量控制。使用时建议定期进行负载寿命测试以保证长期稳定性。
    - 医疗器械: 在输液泵中,用于调节液体流量。使用时需考虑环境湿度和温度对性能的影响。
    - 航空航天: 在飞行控制系统中,用于调整信号处理。使用前需通过振动和冲击测试,确保耐久性。

    兼容性和支持


    - 兼容性: 与市面上主流的焊接设备和工具兼容,如 H-90 调整工具。
    - 支持: Bourns 提供详细的技术支持文档,包括安装指南和维护手册。此外,还可以联系制造商获取进一步的支持和定制服务。

    常见问题与解决方案


    - 问题1: 产品出现接触不良。
    - 解决方案: 检查并清洁引脚,确保良好的电气连接。
    - 问题2: 调节过程中出现异常噪音。
    - 解决方案: 确保产品处于正确的安装位置,并检查是否有外部干扰。
    - 问题3: 使用一段时间后,调节精度下降。
    - 解决方案: 定期进行负载寿命测试,并确保在适当的工作环境中使用。

    总结和推荐


    综上所述,3339 系列电位计凭借其高精度、可靠性和广泛的应用范围,非常适合在工业自动化、汽车电子和航空航天等领域使用。特别是对于需要精密调节和高稳定性的场合,该系列电位计是一个极佳的选择。总体来说,强烈推荐这一系列的产品。

3339P-1-102LF参数

参数
电阻值 1KΩ
精度 ±10%
额定功率 500mW
温度系数 ±100ppm/℃
额定电压 300V(DC)
锥度 线性
长*宽*高 7.62mm*6.25mm*6.35mm
安装方式 通孔安装
零件状态 在售
包装方式 管装

3339P-1-102LF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3339P-1-102LF数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3339P-1-102LF 3339P-1-102LF数据手册

3339P-1-102LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
