3299Y-1-101LF

厂牌: BOURNS
产品描述: 100Ω ±10% 500mW ±100ppm/℃ 线性 300V 通孔安装 10.03mm(高度)
供应商型号: 3299Y-101LF-ND
供应商: Digi-Key
标准整包数: 1
BOURNS 电位器及其他可变电阻器 3299Y-1-101LF

3299Y-1-101LF概述


    产品简介

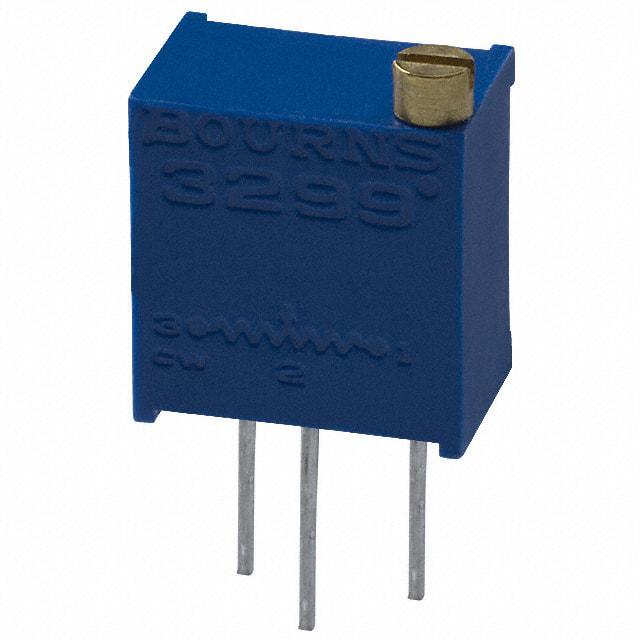

    本产品是一款3/8英寸方形旋钮电位器,型号为3299,由Bourns公司制造。这款电位器适用于各种需要精细调节电阻的应用场景。主要功能是通过旋转来调整电路中的电阻值。它广泛应用于工业控制、测量仪器、通信设备和汽车电子等领域。

    技术参数


    - 标准电阻范围:10 Ω 至 2 MΩ
    - 电阻容差:±10%
    - 绝对最小电阻:1% 或 2 Ω(取较大者)
    - 接触电阻变化:1.0% 或 3 Ω(取较大者)
    - 可调性:
    - 电压:±0.01%
    - 电阻:±0.05%
    - 分辨率:未指定
    - 绝缘电阻:≥ 1,000 兆欧
    - 耐压强度:
    - 海平面:900 VAC
    - 70,000 英尺:350 VAC
    - 温度范围:-55°C 至 +125°C
    - 额定功率(最大300V):
    - 70°C:0.5 瓦
    - 125°C:0 瓦
    - 机械寿命:200 次
    - 负载寿命:1,000 小时,0.5 瓦 @ 70°C
    - 扭矩:≤ 3.0 盎司-英寸
    - 尺寸:根据产品图示

    产品特点和优势


    - 多功能终端风格:提供五种常见的终端样式,适用于不同的安装需求。
    - 密封设计:采用工业级密封设计,提高可靠性。
    - 符合RoHS标准:提供无铅版本,满足环保要求。
    - 高可靠性:具有出色的抗震和抗冲击性能,在严苛环境中仍能稳定工作。
    - 精确调节:通过±0.01%的电压精度和±0.05%的电阻精度,确保高精度调节。

    应用案例和使用建议


    这款电位器常用于需要精密调节的应用场合,例如工业自动化控制系统、医疗设备、音频设备等。使用时,建议注意以下几点:
    - 在选择合适的终端样式时,考虑具体的安装位置和空间限制。
    - 使用过程中避免过度旋转,以延长使用寿命。
    - 定期检查并清理接触点,以确保稳定的电阻值。

    兼容性和支持


    此产品与大多数电子设备兼容,可以方便地集成到现有的电路系统中。Bourns公司提供全面的技术支持和维护服务,包括详细的产品文档、技术咨询和定制服务。此外,用户还可以访问Bourns官方网站获取更多资源和支持信息。

    常见问题与解决方案


    - 问题:电位器的接触电阻不稳定。
    - 解决方案:定期清洁接触点,使用压缩空气或专用清洁剂去除灰尘和污垢。

    - 问题:产品寿命短。
    - 解决方案:避免在极限环境下使用,遵循推荐的工作条件,如不超过最大功率和温度范围。

    总结和推荐


    综上所述,3299型号电位器以其多功能终端、高精度调节和出色的环境适应能力,成为一款值得信赖的电子元件。其广泛的应用范围和高可靠性使其在工业控制、测量仪器等领域具有很高的竞争力。如果您正在寻找一种可靠且灵活的电位器,3299型号将是您的理想选择。强烈推荐给对电位器有高品质需求的用户。

3299Y-1-101LF参数

参数
电阻值 100Ω
精度 ±10%
额定功率 500mW
温度系数 ±100ppm/℃
锥度 线性
额定电压 300V
长*宽*高 10.03mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

3299Y-1-101LF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3299Y-1-101LF数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3299Y-1-101LF 3299Y-1-101LF数据手册

3299Y-1-101LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.132 ¥ 26.4654
10+ $ 2.6352 ¥ 22.2674
25+ $ 2.3679 ¥ 19.8161
50+ $ 2.2464 ¥ 18.7996
100+ $ 2.1304 ¥ 17.8291
250+ $ 1.9857 ¥ 16.6181
500+ $ 1.8824 ¥ 15.7532
1000+ $ 1.7842 ¥ 14.9311
5000+ $ 1.5747 ¥ 13.178
库存: 364
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 26.46
