3386X-1-253LF

厂牌: BOURNS
产品描述: 25KΩ ±10% 500mW ±100ppm/℃ 线性 300V(DC) 通孔安装 9.53mm(高度)
供应商型号: 3386X-253LF-ND
供应商: Digi-Key
标准整包数: 1
BOURNS 电位器及其他可变电阻器 3386X-1-253LF

3386X-1-253LF概述


    产品简介

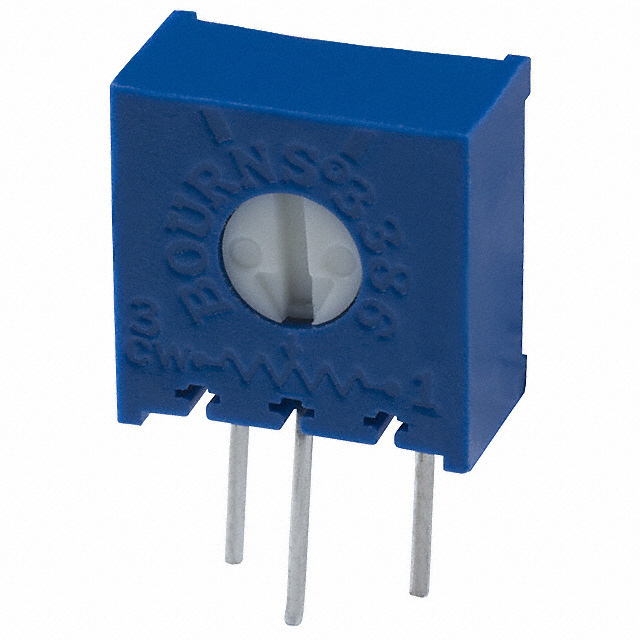

    产品名称:3386 - 3/8英寸方形微调电位器
    类型:单圈调节电位器
    主要功能:作为调节电路电阻的关键元件,适用于多种需要精细调节的应用场景。
    应用领域:
    - 工业控制
    - 汽车电子
    - 通信设备
    - 医疗设备

    技术参数


    - 电阻范围:10欧姆到2兆欧姆
    - 电阻容差:标准为±10%,可选更紧的容差
    - 绝对最小电阻:2欧姆最大
    - 接触电阻变化:2%或3欧姆最大(两者取大者)
    - 调整精度:
    - 分压器:±0.05%
    - 电位计:±0.15%
    - 分辨率:无限
    - 绝缘电阻:500 VDC下最小1,000兆欧姆
    - 击穿电压:海平面900VAC,70,000英尺高350VAC
    - 调整角度:280度典型值
    - 功率额定值:在85°C时为0.5瓦特,在125°C时为0瓦特
    - 温度范围:-55°C至+125°C
    - 温度系数:±100 ppm/°C
    - 环境测试:
    - 海拔85°C氟里昂测试
    - 湿度:MIL-STD-202方法103,96小时,最大ΔTR 2%,最小10兆欧姆
    - 振动:30G,1%ΔTR,1%ΔVR
    - 冲击:100G,1%ΔTR,1%ΔVR
    - 负载寿命:1,000小时,0.5瓦特@70°C,最大ΔTR 3%,3欧姆或3%最大CRV
    - 旋转寿命:200周期,最大ΔTR 4%,3欧姆或3%最大CRV

    产品特点和优势


    - 单圈调节/陶瓷芯/工业级/密封设计:提供高精度调节和长期稳定性。
    - 带或不带旋钮:带旋钮可方便手指调节,不带旋钮可安装在狭小空间内。
    - 多种调整方式:顶调和侧调型号可供选择,应用广泛。
    - 符合RoHS标准:绿色环保。
    - 特殊尺寸定制:可根据客户需求提供定制产品。

    应用案例和使用建议


    应用案例:
    - 工业控制设备:用于精密设备的电流和电压调节。
    - 医疗设备:用于精密仪器的信号调节。
    使用建议:
    - 在使用前,请确保产品符合您的应用需求。
    - 在安装过程中,避免过度施力,以免损坏旋钮或其他部件。
    - 如需进一步优化设备性能,建议结合软件校准进行调节。

    兼容性和支持


    - 兼容性:该产品具有多种安装方式和调整模式,适合各种应用环境。
    - 支持:厂家提供全面的技术支持,包括安装指南、维护手册和在线技术支持。

    常见问题与解决方案


    1. 问题:设备在使用过程中突然失灵
    - 解决方案:检查连接线是否松动或损坏,如仍无法解决问题,请联系技术支持。
    2. 问题:调节过程中接触电阻变化大
    - 解决方案:重新校准设备,检查接触点是否清洁,如有必要,请更换接触点。
    3. 问题:产品在高温环境下工作不稳定
    - 解决方案:选择合适的散热装置或降额使用,以保证产品在安全的工作范围内运行。

    总结和推荐


    综上所述,3386型微调电位器凭借其单圈调节、陶瓷芯、工业级密封设计等特点,表现出色且具有广泛的适用性。无论是工业控制还是医疗设备等领域,都能提供可靠且精准的电阻调节能力。我们强烈推荐这款产品给需要高性能、高稳定性的用户。

3386X-1-253LF参数

参数
电阻值 25KΩ
精度 ±10%
额定功率 500mW
温度系数 ±100ppm/℃
额定电压 300V(DC)
锥度 线性
长*宽*高 9.53mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

3386X-1-253LF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3386X-1-253LF数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3386X-1-253LF 3386X-1-253LF数据手册

3386X-1-253LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.725 ¥ 14.5763
10+ $ 1.3694 ¥ 11.5718
25+ $ 1.2783 ¥ 10.8015
50+ $ 1.1683 ¥ 9.7775
100+ $ 1.1082 ¥ 9.2745
300+ $ 1.019 ¥ 8.5274
500+ $ 0.9797 ¥ 8.199
1000+ $ 0.9288 ¥ 7.7726
5000+ $ 0.8199 ¥ 6.8619
库存: 100
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 14.57
直接购买
加入购物车
