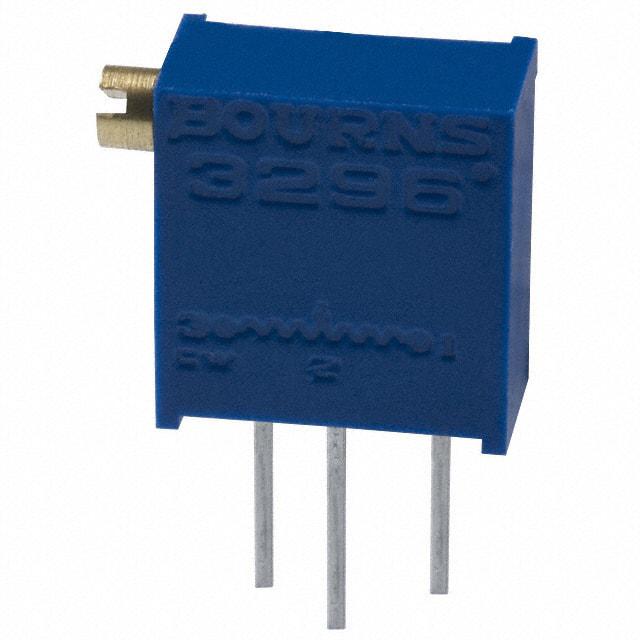

3296Z-1-105LF

厂牌: BOURNS
产品描述: 1MΩ ±10% 500mW ±100ppm/℃ 线性 500V(DC) 通孔安装 10.03mm(高度)
供应商型号: 2328429
供应商: 海外现货
标准整包数: 1
BOURNS 电位器及其他可变电阻器 3296Z-1-105LF

3296Z-1-105LF概述

    3296 - 3/8" Square Trimpot® Trimming Potentiometer

    1. 产品简介


    3296系列3/8英寸方形调节电位器是一种精密的可调电阻器,广泛应用于需要微调电压和电阻值的电子电路中。该电位器提供了多种封装选项,并且符合工业标准。它具有多圈旋钮设计、密封结构和多种安装方式,使其适用于严苛的工作环境。主要应用领域包括航空航天、仪器仪表、通信设备及各种电子控制系统。

    2. 技术参数


    - 电气特性:
    - 电阻范围:10 Ω至2 MΩ(详见标准电阻表)
    - 电阻容差:±10%标准,更紧公差可选
    - 最小绝对电阻:1%或2 Ω(取较大者)
    - 接触电阻变化:1%或3 Ω(取较大者)
    - 调整精度:
    - 电压:±0.01%
    - 电阻:±0.05%
    - 绝缘电阻:最小1,000 MΩ(500 VDC)
    - 击穿电压:
    - 海平面:900 VAC
    - 70,000英尺:350 VAC
    - 最大调整圈数:25圈
    - 环境特性:
    - 功率等级(最高300 V):
    - 70°C:0.5 W
    - 125°C:无功率
    - 温度范围:-55°C至+125°C
    - 零件可靠性测试:
    - 密封测试:85°C氟利昂
    - 湿度:MIL-STD-202方法103,96小时
    - 振动:20G,1%变化
    - 冲击:100G,1%变化
    - 负载寿命:1,000小时,0.5 W @ 70°C
    - 旋转寿命:200次,4%变化
    - 物理特性:
    - 扭矩:最大3.0 oz-in.
    - 安装方式:焊盘引脚
    - 重量:0.03盎司
    - 尺寸:参见标准包装尺寸表

    3. 产品特点和优势


    - 多功能性:提供多种终端样式(5种),适用于不同的安装需求。
    - 密封设计:Chevron密封设计提高了防尘防水性能,适合严苛环境。
    - 认证合规:通过MIL-R-22097和MIL-R-39035认证,适用于高可靠性应用。
    - RoHS合规:提供RoHS合规版本,符合环保要求。
    - 灵活的封装:提供管式和带卷包装,满足不同客户需求。

    4. 应用案例和使用建议


    - 航空航天:在飞机电子控制系统中用于精确控制电压和电流。
    - 仪器仪表:医疗设备、测量仪器中的精密调节。
    - 通信设备:无线基站中的信号调节。
    使用建议:
    - 在高湿度环境中使用时,注意密封设计的防护效果。
    - 在高温环境下工作时,需考虑散热问题以确保安全运行。

    5. 兼容性和支持


    - 兼容性:该产品与大多数标准电子设备兼容,可以方便地集成到现有系统中。
    - 支持服务:Bourns公司提供详细的用户手册和技术支持,包括安装指南和故障排查建议。

    6. 常见问题与解决方案


    - 问题1:接触电阻不稳定
    - 解决方案:检查接线是否松动或污染,清洁连接点并重新焊接。
    - 问题2:调节精度不达标
    - 解决方案:检查供电电源稳定性,调整负载以减小干扰。

    7. 总结和推荐


    优点:
    - 多功能性与兼容性使其适用于多种场合。
    - 高可靠性和密封设计保证了长使用寿命。
    - 符合RoHS标准,满足现代环保需求。
    推荐:
    鉴于其高性能、高可靠性和广泛的适用性,强烈推荐在需要精密调节的应用中使用3296系列电位器。无论是研发阶段还是批量生产,这一产品都能为用户提供可靠的解决方案。

3296Z-1-105LF参数

参数
电阻值 1MΩ
精度 ±10%
额定功率 500mW
温度系数 ±100ppm/℃
额定电压 500V(DC)
锥度 线性
长*宽*高 10.03mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装
