3224W-1-503E

厂牌: BOURNS
产品描述: 50KΩ ±10% 250mW ±100ppm/℃ 线性 300V(DC) SMD 贴片安装 5.3mm(高度)
供应商型号: 26M-3224W-1-503E
供应商: 云汉优选
标准整包数: 1

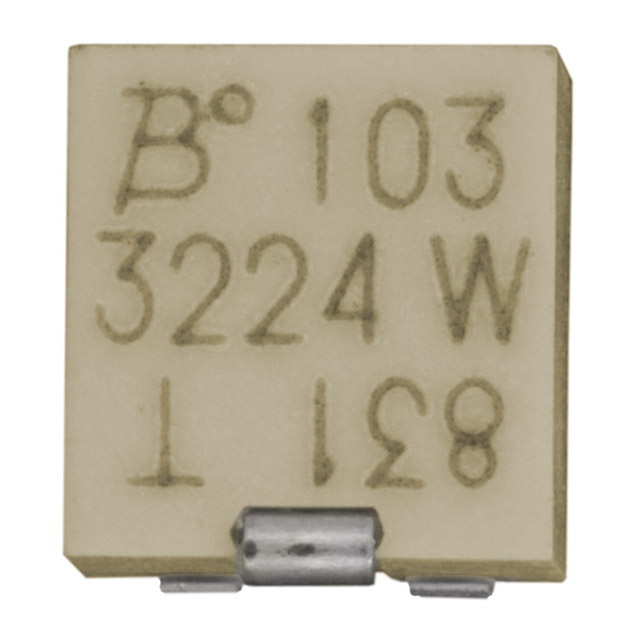

BOURNS 电位器及其他可变电阻器 3224W-1-503E

3224W-1-503E概述


    产品简介


    3224 - 4 mm SMD Trimpot® 调整电位器
    3224 是一款适用于表面贴装技术(Surface Mount Technology, SMT)的电位器,设计为一个4毫米方形的陶瓷多圈调整电位器。它具有密封特性,能够在板清洗过程中耐受恶劣的环境。此外,该产品符合工业标准的EIA/EIAJ/IPC/VECI SMD标准,并且满足无卤素要求(Halogen-free),这使其特别适合需要环保要求的应用场景。

    技术参数


    电气特性
    - 标准电阻范围:10 Ω 至 2 MΩ
    - 电阻容差:±10%
    - 最小绝对电阻:1% 或 2.0 欧姆(以较大者为准)
    - 接触电阻变化:1% 或 3 欧姆(最大值)
    - 分辨率:本质上无限
    - 绝缘电阻:最小 500 VDC 时 100 兆欧姆
    - 介电强度:海平面时 600 VAC (1分钟)
    - 调整角度:名义12转
    环境特性
    - 功率等级:在300伏特最大电压下
    - 85°C:0.25瓦
    - 150°C:0瓦
    - 工作温度范围:-65°C 至 +150°C
    - 温度系数:±100 ppm/°C
    - 密封测试:85°C氟利昂(60秒)
    - 湿度:MIL-STD 202 方法 106 TRS ±2%,IR 10 兆欧姆
    - 振动:20G TRS ±1%,VRS ±1%
    - 冲击:100G TRS ±1%,VRS ±1%
    - 额定功率下的负载寿命:85°C 下1000小时 TRS 3欧姆或3%(较大者为准)
    - 旋转循环:200次 TRS 3欧姆或3%(较大者为准)
    - 热冲击:5个周期 TRS ±2%,VRS ±1%
    物理特性
    - 机械止动:滑片空转
    - 扭矩:最大180 g-cm
    - 重量:约0.01盎司
    - 标记:制造商代码、电阻代码和日期代码
    - 焊接性:符合MIL-STD-202 方法208
    - 滑片:50% 实际总电阻(TR)±10%
    - 阻燃性:符合UL94V0
    - 推压强度:J、G风格:4.4磅;W、X风格:1磅
    - 调整工具:H-91
    - 尺寸:请参见产品图纸

    产品特点和优势


    3224 电位器的优势在于其多圈设计和密封性,使得其能够适应各种恶劣的工作环境,同时保持高精度和稳定性。其符合无卤素标准,且满足多种工业标准,如EIA/EIAJ/IPC/VECI SMD标准,使得它在多个行业领域中都有广泛应用潜力。

    应用案例和使用建议


    该电位器非常适合应用于需要精密调节和高温环境的场合,如工业自动化设备、医疗设备、汽车电子等领域。在具体应用中,为了确保最佳效果,应选择合适的电阻值并遵循制造商提供的处理指南。在安装过程中应注意确保良好的焊点和稳定连接,避免因振动导致性能波动。

    兼容性和支持


    3224 电位器具备与大多数主流电子元件的兼容性,易于集成到现有的电路板设计中。制造商提供了详细的使用手册和技术支持服务,包括调整工具、安装指南等,以帮助用户充分利用产品的各项特性。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 无法正确调整电阻值 | 确认调整工具正确使用,检查安装是否稳固 |
    | 产品在高温环境中出现故障 | 确保符合额定功率下的工作条件 |
    | 电阻读数不稳定 | 检查焊接质量,确保无虚焊现象 |

    总结和推荐


    综上所述,3224 - 4 mm SMD Trimpot® 电位器凭借其紧凑的设计、出色的环境适应性和高可靠性,在众多工业和消费电子产品中展现出强大的竞争力。其多样化的调整方式和严格的生产标准使其成为高性能调整电位器的首选之一。因此,对于需要高度可靠性和精确控制的应用场合,强烈推荐使用3224电位器。

3224W-1-503E参数

参数
电阻值 50KΩ
精度 ±10%
额定功率 250mW
温度系数 ±100ppm/℃
额定电压 300V(DC)
锥度 线性
长*宽*高 5.3mm(高度)
通用封装 SMD
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

3224W-1-503E厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3224W-1-503E数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3224W-1-503E 3224W-1-503E数据手册

3224W-1-503E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 6.5938
10+ ¥ 6.3561
100+ ¥ 4.8723
500+ ¥ 4.5611
1000+ ¥ 4.3542
库存: 307
起订量: 1 增量: 250
交货地:
最小起订量为:1
合计: ¥ 6.59
