首页  >  产品百科  >  93A1A-B24-A10L

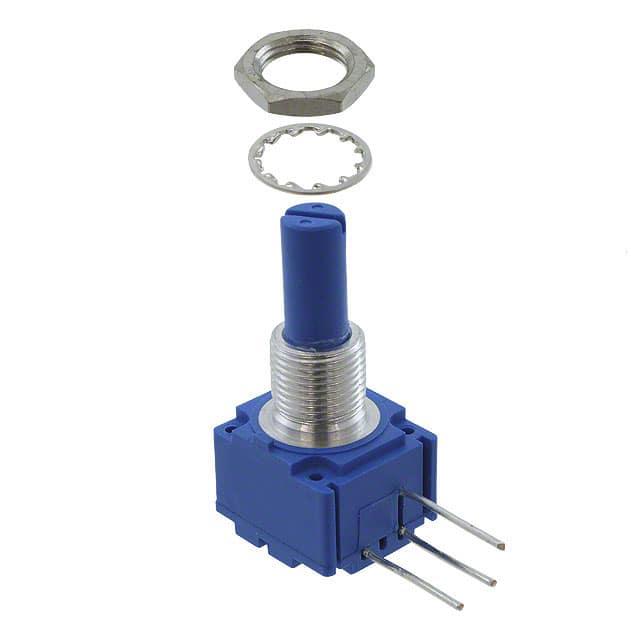

93A1A-B24-A10L

厂牌: BOURNS
产品描述: 1KΩ ±10% 2W ±150ppm/℃ 线性 面板安装 17.45mm(长度)*15.88mm(宽度)
供应商型号: 2813678
供应商: 海外现货
标准整包数: 1
BOURNS 电位器及其他可变电阻器 93A1A-B24-A10L

93A1A-B24-A10L概述


    产品简介


    Model 91, 92, 93, 94 & 95 - 5/8 ˝ Square Single-Turn Panel Control
    Model 91至Model 95是一系列用于面板控制的单转旋钮电位器,采用5/8英寸正方形设计。这些电位器主要用于各种需要精确调节电阻值的应用场合,如音频设备、工业控制系统、测量仪器等。产品线提供了多种配置选项,包括不同的引脚排列、轴材质(金属或塑料)以及不同的电气特性。

    技术参数


    主要技术参数:
    - 电阻范围:线性电位器 (A, B, E, H) 1 kΩ 至 1 MΩ;音频电位器 (C, D, F, G, S, T) 1 kΩ 至 1 MΩ
    - 总电阻容差:线性电位器 ±5 % 或 ±10 %;音频电位器 ±5 % 或 ±10 %
    - 接触电阻变化:线性电位器 ±1 %;音频电位器 ±1 % 或 3 Ω(较大者为准)
    - 额定功率:在+70°C下,线性电位器为1瓦,音频电位器为0.5瓦
    - 工作温度范围:-40°C 至 +125°C
    - 振动耐受:15 G
    - 冲击耐受:30 G
    - 旋转寿命:无负载条件下100,000次循环
    电气特性:
    - 绝缘耐压:海平面1,500 VAC,海拔70,000英尺500 VAC
    - 绝缘电阻:500 VDC下最小1,000兆欧姆
    - 功率额定值:电压受限于功率耗散或350 VAC(以较小者为准)

    产品特点和优势


    Model 91至Model 95具备以下几个显著特点:
    - 多样化的引脚配置:可以根据不同应用需求选择合适的引脚布局。
    - 几乎无限的电气隔离:通过设计实现了优秀的电气隔离性能,避免电磁干扰。
    - 环境适应性强:能够在广泛的温度范围内正常工作,满足苛刻的工作条件。
    - 高性能:高精度的线性和音频电位器,保证了在复杂应用中的稳定性。

    应用案例和使用建议


    应用场景:
    - 音频设备:用于音量调节,提供精准的控制体验。
    - 工业控制系统:用于调节电机转速或电流等。
    - 测量仪器:作为调节和校准工具,提供可靠的电阻值调节功能。
    使用建议:
    - 在安装过程中注意选择合适的轴材质和尺寸,以确保最佳的机械稳定性和电气性能。
    - 对于长期工作的场合,定期检查并确保接触良好,避免因磨损导致性能下降。
    - 在湿度较高的环境中使用时,考虑额外的防护措施,例如使用防水胶带覆盖。

    兼容性和支持


    Model 91至Model 95与其他电子元件具有良好的兼容性,可以方便地集成到现有的电路设计中。制造商提供全面的技术支持和维护服务,包括详细的用户手册和技术文档,以帮助用户更好地理解和使用这些产品。

    常见问题与解决方案


    常见问题及解决方案:
    - 问题1:接触电阻变大。
    - 解决方案:检查连接是否稳固,必要时重新焊接。
    - 问题2:旋转不顺畅。
    - 解决方案:清洁轴和滑动触点,确保没有异物影响。
    - 问题3:阻值不稳定。
    - 解决方案:检查电源电压是否稳定,确认周围环境无强电磁干扰。

    总结和推荐


    综合评估:
    Model 91至Model 95在精度、可靠性、兼容性和使用环境方面表现出色,特别适合需要精密调节的应用场合。无论是家用电器还是工业设备,这些产品都能提供可靠的支持。因此,我们强烈推荐在需要高精度电位器的场合选用这些型号的产品。

93A1A-B24-A10L参数

参数
电阻值 1KΩ
精度 ±10%
额定功率 2W
温度系数 ±150ppm/℃
锥度 线性
额定电压 -
长*宽*高 17.45mm(长度)*15.88mm(宽度)
安装方式 面板安装
零件状态 在售
包装方式 散装

93A1A-B24-A10L厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

93A1A-B24-A10L数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 93A1A-B24-A10L 93A1A-B24-A10L数据手册

93A1A-B24-A10L封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 57.0602
2+ ¥ 51.1813
3+ ¥ 44.9565
5+ ¥ 43.2274
10+ ¥ 41.4983
20+ ¥ 38.7318
50+ ¥ 38.0402
100+ ¥ 38.0402
库存: 159
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 57.06
