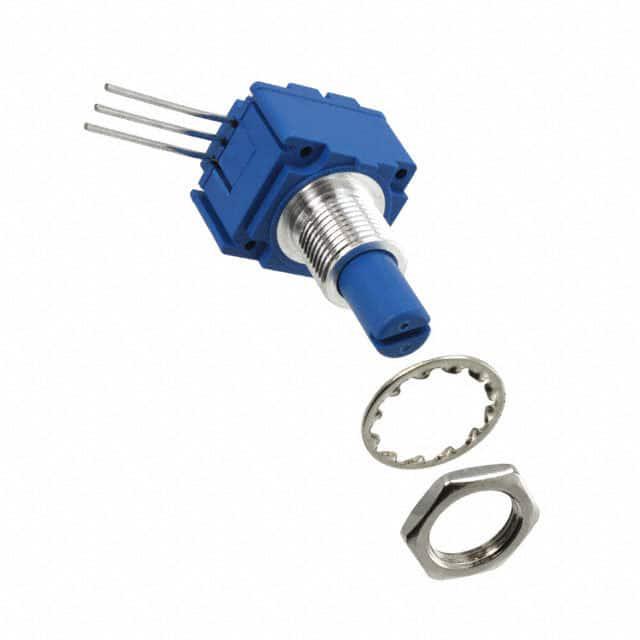

91A1A-B28-B13L

厂牌: BOURNS
产品描述: 5KΩ ±20% 1W ±1000ppm/℃ 线性 面板安装 17.45mm*15.88mm*17.46mm
供应商型号: 9357750
供应商: 海外现货
标准整包数: 1

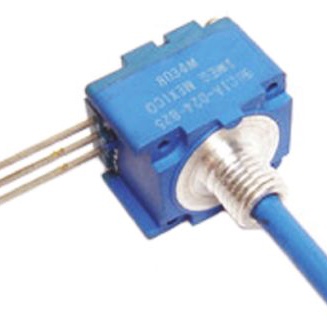

BOURNS 电位器及其他可变电阻器 91A1A-B28-B13L

91A1A-B28-B13L概述


    产品简介


    Model 91, 92, 93, 94 & 95 - 5/8 ˝ Square Single-Turn Panel Control
    Model 91至95系列是方形单圈面板控制装置,适用于各种电子设备中的精密电阻调节。这些控制器具备可选的引脚配置,适用于不同类型的印刷电路板(PCB)安装,包括直列式引脚、L形引脚和焊片安装。主要应用于工业自动化、医疗设备、通信设备等领域。

    技术参数


    - 电阻范围:线性电位器(A, B, E, H)1 K欧姆到1兆欧姆;音频电位器(C, D, F, G, S, T)1 K欧姆到1兆欧姆。
    - 电阻容差:±10%或±20%;精密型为±5%或±10%。
    - 独立线性:±5%。
    - 绝对最小电阻:2欧姆。
    - 电气角度:线性电位器240° ± 5°;音频电位器225° ± 5°。
    - 接触电阻变化:±1%或3欧姆(取较大值)。
    - 额定功率:在+70°C下,线性电位器1瓦特,音频电位器0.5瓦特。
    - 温度范围:工作温度范围-40°C至+125°C;存储温度范围-55°C至+125°C。
    - 环境特性:振动强度15G,冲击强度30G。

    产品特点和优势


    - 灵活的引脚配置:Model 91至95提供了多种引脚配置选项,以满足不同应用需求。
    - 高精度:具有出色的线性度和低接触电阻变化,确保了其在各种复杂环境下的稳定性能。
    - 高可靠性:金属或塑料轴选择提供多种材料组合,同时具备出色的电气隔离性能。
    - 环境适应性强:能够在宽泛的温度范围内正常工作,并具备良好的防震和抗冲击能力。

    应用案例和使用建议


    这些电位器广泛应用于医疗设备、通信设备、自动化控制系统等领域。例如,在医疗监护设备中,它们可以用来精确调节信号强度;在通信设备中,它们用于频率调整。在使用时,建议定期检查设备的工作状态,确保接触良好,避免过载使用,以免造成损坏。

    兼容性和支持


    这些电位器与大多数标准接口兼容,易于集成到现有系统中。制造商提供了全面的技术支持,包括详细的安装指南、故障排除文档和客户支持服务,帮助用户快速解决问题。

    常见问题与解决方案


    - 问题1:接触电阻变化过大。
    - 解决方案:检查接触点是否有氧化或污染物,清洁后重新测试。
    - 问题2:输出电压不稳定。
    - 解决方案:确认负载是否合适,确保连接正确并遵循电源限制。
    - 问题3:旋转寿命不足。
    - 解决方案:检查使用条件,确保符合规范要求,必要时进行适当的润滑。

    总结和推荐


    总体而言,Model 91至95系列提供了卓越的性能和广泛的适用性。其灵活的配置、高精度和可靠的设计使其成为众多应用的理想选择。因此,强烈推荐此系列产品用于需要高精度和稳定性的场合。
    这份手册提供了详尽的产品和技术细节,有助于用户更好地理解和应用这些电位器。希望上述总结能够帮助您更好地了解和使用这些产品。

91A1A-B28-B13L参数

参数
电阻值 5KΩ
精度 ±20%
额定功率 1W
温度系数 ±1000ppm/℃
额定电压 -
锥度 线性
长*宽*高 17.45mm*15.88mm*17.46mm
安装方式 面板安装
零件状态 在售
包装方式 散装

91A1A-B28-B13L厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

91A1A-B28-B13L数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 91A1A-B28-B13L 91A1A-B28-B13L数据手册

91A1A-B28-B13L封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 56.0155
3+ ¥ 47.3104
5+ ¥ 47.3104
10+ ¥ 45.418
20+ ¥ 42.3901
50+ ¥ 41.6332
250+ ¥ 40.8762
500+ ¥ 40.8762
库存: 748
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 56.01
直接购买
加入购物车
