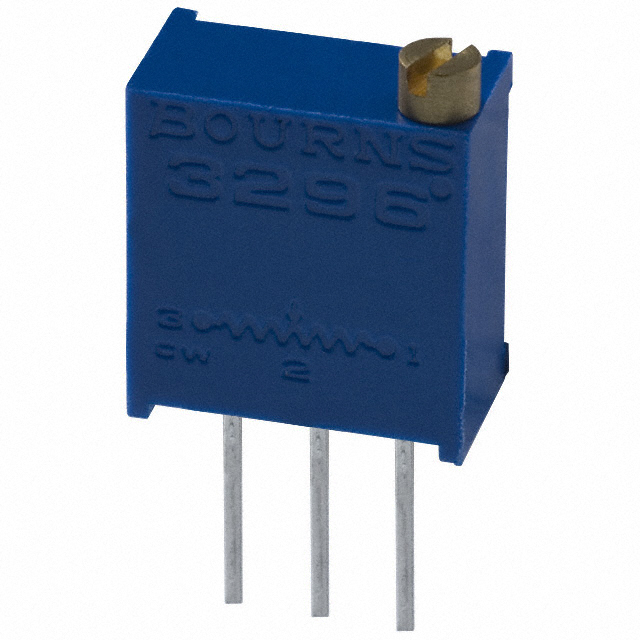

3296W-1-203LF

厂牌: BOURNS
产品描述: 20KΩ ±10% 500mW ±100ppm/℃ DIP 通孔安装 10.03mm(高度)
供应商型号: 26M-3296W-1-203LF
供应商: 云汉优选
标准整包数: 1
BOURNS 电位器及其他可变电阻器 3296W-1-203LF

3296W-1-203LF概述

    3296 - 3/8" Square Trimpot® Trimming Potentiometer

    1. 产品简介


    3296系列3/8英寸方形TrimPot®调整电位器是一种多圈、线绕式工业级密封电位器。该系列产品包括多种终端样式(共五种),并提供带状包装选项。该产品符合军用标准,适用于严苛的应用环境。由于其高性能和多功能性,该电位器广泛应用于仪器仪表、自动化设备、航空航天和医疗设备等领域。

    2. 技术参数


    - 电阻范围: 10Ω 至 2 MΩ(参见标准电阻表)
    - 电阻容差: ±10%(可选更紧的公差)
    - 绝对最小电阻: ≥1% 或 2Ω(以较大者为准)
    - 接触电阻变化: ≤1% 或 3Ω(以较大者为准)
    - 可调性:
    - 电压:±0.01%
    - 电阻:±0.05%
    - 绝缘电阻: ≥1,000 MΩ(500 VDC)
    - 耐压强度: 海平面 900 VAC;70,000英尺高度 350 VAC
    - 功率等级: 300 VAC最大值
    - 70°C时:0.5瓦
    - 125°C时:0瓦
    - 温度范围: -55°C至+125°C
    - 密封测试: 85°C氟化碳
    - 湿度测试: 96小时(2% ΔTR,10 MΩ IR)
    - 振动: 20 G(1% ΔTR;1% ΔVR)
    - 冲击: 100 G(1% ΔTR;1% ΔVR)
    - 负载寿命: 1,000小时 @ 0.5瓦 70°C(3% ΔTR;3%或3Ω,以较大者为准)
    - 旋转寿命: 200次循环(4% ΔTR;3%或3Ω,以较大者为准)

    3. 产品特点和优势


    - 多终端样式:提供五种不同的终端样式,以适应不同应用需求。
    - 密封设计:采用切口密封设计,确保高可靠性。
    - 军用认证:通过MIL-R-22097和Mil-R-39035认证,适用于严苛环境。
    - 环保材料:提供符合RoHS标准的无铅版本,适用于需要无铅的场合。
    - 高精度调节:电压和电阻均可精确调节。

    4. 应用案例和使用建议


    3296系列电位器广泛应用于精密仪器、自动化控制设备、航空航天设备和医疗设备中。例如,在航天航空系统中,该电位器可用于调节传感器输出信号,确保信号稳定可靠。在医疗设备中,它可以用于调节电源输出电压,确保设备安全运行。
    使用建议:
    - 在高温环境下使用时,应注意不要超过最高温度限制,以防止损坏。
    - 在高振动环境中使用时,应确保安装稳固,以减少因振动引起的误差。
    - 定期进行维护检查,确保电位器的长期稳定性和可靠性。

    5. 兼容性和支持


    3296系列电位器具有良好的兼容性,可与多种电子设备和电路板兼容。厂商提供了丰富的技术支持,包括详细的安装指南和使用说明。此外,还可以根据客户的需求定制特定型号的产品。

    6. 常见问题与解决方案


    - 问题1: 电位器无法准确调节电阻。
    - 解决办法: 检查连接线路是否正确,确认电位器安装位置是否稳固。
    - 问题2: 电位器在高湿度环境中失效。
    - 解决办法: 使用密封设计的电位器,并确保周围环境保持干燥。
    - 问题3: 电位器出现接触不良现象。
    - 解决办法: 清洁电位器的连接端子,确保接触良好。

    7. 总结和推荐


    3296系列3/8英寸方形TrimPot®电位器是一款高性能、多功能的工业级电位器。它不仅具备出色的可调性和高可靠性,还经过严格的军用标准认证,适用于各种严苛环境。该产品具有多种终端样式、高精度调节和环保特性,非常适合作为精密设备的关键组件。综上所述,强烈推荐使用3296系列电位器。

3296W-1-203LF参数

参数
电阻值 20KΩ
精度 ±10%
额定功率 500mW
温度系数 ±100ppm/℃
额定电压 -
锥度 -
长*宽*高 10.03mm(高度)
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

3296W-1-203LF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3296W-1-203LF数据手册
