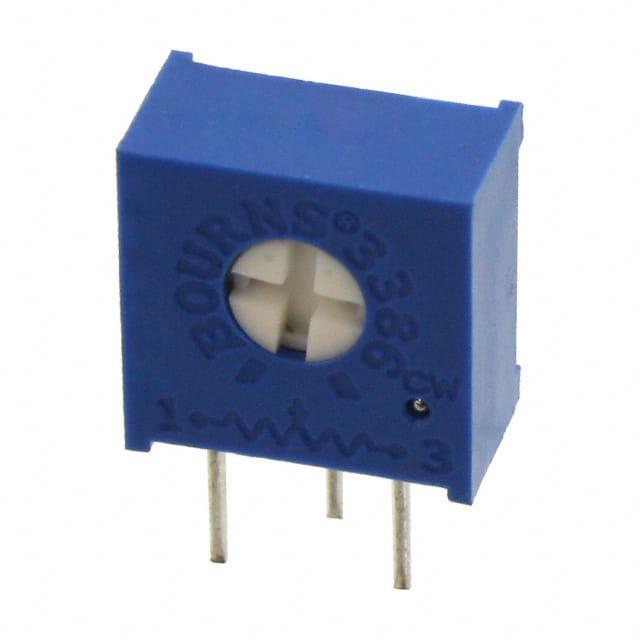

3386V-1-201LF

厂牌: BOURNS
产品描述: 200Ω ±10% 500mW ±100ppm/℃ 通孔安装 4.83mm(高度)
供应商型号: 9355197
供应商: 海外现货
标准整包数: 1
BOURNS 电位器及其他可变电阻器 3386V-1-201LF

3386V-1-201LF概述


    产品简介


    产品名称: 3386系列方形精密微调电位器(Trimpot®)
    产品类型: 电位器(Trimmer Potentiometer)
    主要功能:
    - 单圈旋转
    - 使用Cermet材料制造
    - 密封设计
    - 可用于分压和变阻器应用
    应用领域:
    - 工业控制
    - 设备校准
    - 电路板上的精密调节

    技术参数


    尺寸规格:
    - 长度: 9.53mm (0.375英寸)
    - 宽度: 5.64mm (0.222英寸)
    - 深度: 5.97 ± 0.89mm (0.235 ± 0.035英寸)
    标准电阻范围:
    - 10Ω到2MΩ
    电阻精度:
    - ±10%标准,可选更紧公差
    绝对最小电阻:
    - 2Ω最大
    接触电阻变化:
    - 2%或3Ω最大
    可调性:
    - 电压分压: ±0.05%
    - 变阻器: ±0.15%
    - 分辨率: 无限
    绝缘电阻:
    - 500VDC下不小于1000兆欧姆
    击穿电压:
    - 海平面: 900VAC
    - 70000英尺: 350VAC
    调整角度:
    - 280°名义值
    温度系数:
    - ±100ppm/℃
    环境特性:
    - 功率等级: 0.5瓦@85°C,0瓦@125°C
    - 温度范围: -55°C到+125°C
    - 振动: 30G
    - 冲击: 100G
    - 负载寿命: 1000小时@0.5瓦@70°C
    - 旋转寿命: 200周期

    产品特点和优势


    - 单圈旋转设计: 简化了操作并提高了可靠性。
    - 工业级Cermet材料: 提高了电位器的稳定性和寿命。
    - 密封设计: 保护内部不受外界环境的影响。
    - 多样的型号选择: 包括顶调、侧调等多种型号,以适应不同的安装需求。
    - 符合RoHS指令: 环保无铅,适用于环保要求严格的应用场合。
    - 可选配件: 如带旋钮的型号,便于手指调整。

    应用案例和使用建议


    应用场景:
    - 在工业自动化设备中进行精确调节。
    - 用于电子设备中的精密校准。
    - 在电路板上作为精密电位器,用于信号调节。
    使用建议:
    - 为了防止机械损坏,在安装时应确保合适的机械停止强度。
    - 为延长使用寿命,建议避免在高温环境下长时间使用。
    - 根据实际应用需求选择适当的电阻范围和精度。

    兼容性和支持


    兼容性:
    - 可与多种电子设备和其他元器件兼容。
    - 支持通过不同终端型号进行连接,包括F, P, H, W, X等。
    支持:
    - 厂商提供详细的技术文档和应用指南。
    - 提供售后服务和技术支持,包括更换和维修服务。

    常见问题与解决方案


    问题1: 电阻值漂移严重。
    - 解决方法: 检查工作环境是否超出额定温度范围,如是,则需重新设计安装位置。
    问题2: 旋转过程中有卡顿感。
    - 解决方法: 确认是否有异物进入,清洁电位器内部后再次尝试。
    问题3: 无法达到预期的精度。
    - 解决方法: 核对所选电位器的精度指标是否满足应用需求,必要时考虑更换更高等级的产品。

    总结和推荐


    综上所述,3386系列方形精密微调电位器具有广泛的应用前景和可靠的操作性能。无论是工业自动化还是精密设备校准,都是一款非常优秀的选择。如果您需要一款能在苛刻环境中依然保持稳定性能的电位器,3386系列将是您的理想之选。强烈推荐这一系列的产品。

3386V-1-201LF参数

参数
电阻值 200Ω
精度 ±10%
额定功率 500mW
温度系数 ±100ppm/℃
额定电压 -
锥度 -
长*宽*高 4.83mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

3386V-1-201LF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3386V-1-201LF数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3386V-1-201LF 3386V-1-201LF数据手册

3386V-1-201LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
