3296Y-1-253LF

厂牌: BOURNS
产品描述: 25KΩ ±10% 500mW ±100ppm/℃ 通孔安装 10.03mm(高度)
供应商型号: 1689898
供应商: 海外现货
标准整包数: 1

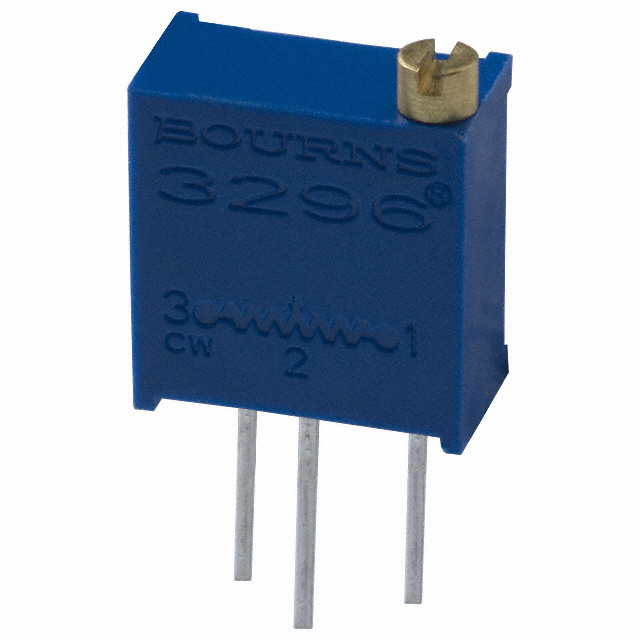

BOURNS 电位器及其他可变电阻器 3296Y-1-253LF

3296Y-1-253LF概述

    3296 - 3/8" Square Trimpot® Trimming Potentiometer

    1. 产品简介


    3296系列3/8"方形微调电位器(Trimpot®)是一种多功能、高精度的调整型电阻器。它具有多种封装形式和功能,广泛应用于工业控制、精密仪器、航空电子设备等领域。这些电位器可以用于各种需要微调电压、电阻的应用场景。

    2. 技术参数


    - 基本参数
    - 电阻范围:10欧姆到2兆欧姆
    - 电阻容差:±10%
    - 绝缘电阻:最小1000兆欧
    - 额定功率:70°C下0.5瓦特(最大300伏特)
    - 温度范围:-55°C到+125°C
    - 温漂:±100 ppm/°C
    - 封装材料:氟利昂密封
    - 包装方式:管式(标准)、卷带式(仅限X和W引脚类型)、弹药包(仅限X和W引脚类型)
    - 环境特性
    - 振动测试:20G(1%变化)
    - 冲击测试:100G(1%变化)
    - 湿度测试:96小时(MIL-STD-202方法103)
    - 电气特性
    - 调整精度:电压±0.01%,电阻±0.05%
    - 旋转寿命:200次
    - 寿命测试:1000小时0.5瓦特@70°C
    - 物理特性
    - 最大扭矩:3.0盎司英寸
    - 重量:0.03盎司
    - 引脚类型:焊料可焊引脚

    3. 产品特点和优势


    - 多功能设计:提供五种终端样式,适用于不同的安装需求。
    - 耐久性高:通过严格的振动和冲击测试,适合恶劣环境下的应用。
    - 密封设计:采用斜槽密封设计,提高防水和防尘能力。
    - 行业认证:通过MIL-R-22097和High-Rel Mil-R-39035认证,符合军用标准。
    - 环保材料:RoHS合规版本可用,满足环保要求。

    4. 应用案例和使用建议


    - 应用案例:用于航空电子设备中的精确调节、工业自动化控制系统的精密测量。
    - 使用建议:
    - 在安装时确保电位器处于正确的方向,避免因误操作导致损坏。
    - 定期进行环境适应性测试,以确保长期稳定运行。

    5. 兼容性和支持


    - 兼容性:与多种封装类型兼容,如管式、卷带式和弹药包式。
    - 支持和服务:厂商提供安装指南和技术支持,帮助用户快速解决问题。

    6. 常见问题与解决方案


    - 问题1:调整过程中出现接触不良。
    - 解决办法:检查焊接点是否牢固,必要时重新焊接。
    - 问题2:电阻值超出预期范围。
    - 解决办法:检查温度和湿度条件,确保环境符合要求。

    7. 总结和推荐


    综上所述,3296系列3/8"方形微调电位器(Trimpot®)是一款高精度、多功能且易于安装的电阻器。其出色的环境适应性和可靠性使其成为工业和航空领域的理想选择。强烈推荐使用此款产品,特别是在需要高精度和稳定性要求的应用场景中。

3296Y-1-253LF参数

参数
电阻值 25KΩ
精度 ±10%
额定功率 500mW
温度系数 ±100ppm/℃
额定电压 -
锥度 -
长*宽*高 10.03mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

3296Y-1-253LF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3296Y-1-253LF数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3296Y-1-253LF 3296Y-1-253LF数据手册

3296Y-1-253LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 14.36
5+ ¥ 12.8805
10+ ¥ 10.8788
20+ ¥ 10.8788
40+ ¥ 9.7474
100+ ¥ 9.5733
500+ ¥ 9.5733
1000+ ¥ 9.5733
库存: 98
起订量: 4 增量: 0
交货地:
最小起订量为:1
合计: ¥ 14.36
