3006P-1-501

厂牌: BOURNS
产品描述: 500Ω ±10% 750mW ±100ppm/℃ 通孔安装 6.35mm(高度)
供应商型号: CEI-3006P-1-501
供应商: 海外现货
标准整包数: 1

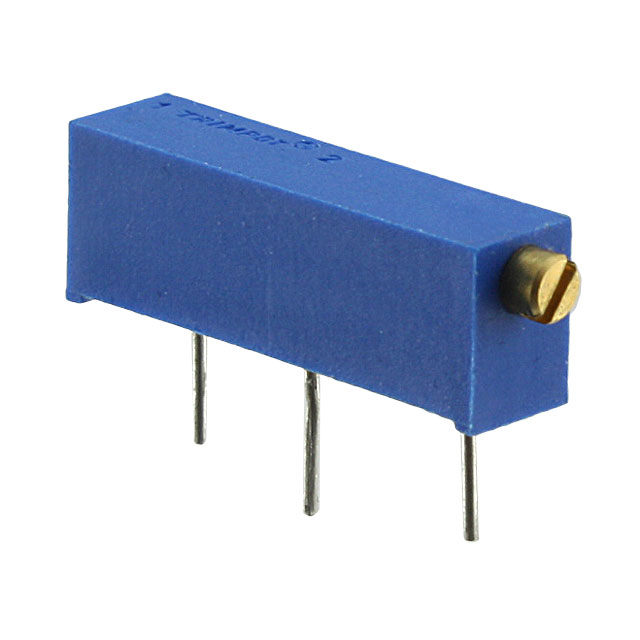

BOURNS 电位器及其他可变电阻器 3006P-1-501

3006P-1-501概述


    产品简介


    Trimpot® Trimming Potentiometer(微调电位器)
    Trimpot® 是一款工业级密封式多圈微调电位器,具有矩形外壳设计。该产品以其低板厚(仅1/4英寸)而著称,适用于各种电子设备的PC板安装。此外,Trimpot®还提供了面板安装选项和透明外壳,便于无仪器连接即可进行视觉调整(仅限"P"样式)。RoHS合规版本亦可选配,以满足环保要求。

    技术参数


    电气特性
    - 标准电阻范围: 10至5兆欧姆
    - 电阻容差: ±10% 标准值,可提供更紧的容差
    - 绝对最小电阻: 1.0% 或 2欧姆(以较大者为准)
    - 接触电阻变化: 1.0% 或 1欧姆(以较大者为准)
    - 调整能力
    - 电压: ±0.01%
    - 电阻: ±0.05%
    - 分辨率: 无限
    - 绝缘电阻: ≥1,000兆欧(500 VDC)
    - 耐压强度
    - 海平面: 1,000 VAC
    - 高度80,000英尺: 250 VAC
    - 调整角度: 15转(标称)
    环境特性
    - 功率等级:
    - 70°C: 0.75瓦
    - 125°C: 0瓦
    - 温度范围: -55°C至+125°C
    - 温度系数: ±100 ppm/°C
    - 密封测试: 85°C 氟化烃液体(仅限Fluorinert™)
    - 湿度: MIL-STD-202方法103,96小时,3% ΔTR,20兆欧姆绝缘电阻
    - 振动: 20G(2% ΔTR;2% ΔVR)
    - 冲击: 50G(2% ΔTR;2% ΔVR)
    - 负载寿命: 1,000小时,0.75瓦,70°C,4% ΔTR
    - 旋转寿命: 200次循环,3% ΔTR,1%或1欧姆(以较大者为准)接触电阻变化
    物理特性
    - 扭矩: 最大5.0盎司-英寸
    - 机械止动点: 闲置电刷
    - 端子: 可焊接针脚
    - 重量: 0.04盎司
    - 标记: 制造商标识,电阻码,终端编号,日期码,制造商型号号和款式
    - 刮擦器: 实际阻值±10%
    - 阻燃性: U.L. 94V-0
    - 包装:
    - 标准:每管25个
    - 带面板安装:每箱72个
    - 调整工具: H-90
    - 产品尺寸:
    - 外形尺寸: 19.05 mm x 1.52 mm
    - 调整槽直径: 2.36 mm
    - 宽度: 0.79 mm
    - 深度: 0.64 mm

    产品特点和优势


    Trimpot® Trimming Potentiometer 具备多项独特功能和优势,使其在市场上脱颖而出。其低PC板轮廓(仅1/4英寸高)使得其易于安装且节省空间。透明外壳可供视觉调整,极大地简化了安装过程。此外,Trimpot®提供多种型号选择,包括面板安装和RoHS合规版本,符合日益严格的环保标准。

    应用案例和使用建议


    Trimpot®广泛应用于各种工业控制系统和电路调整场合。例如,在自动化控制设备中,它可用于调节传感器信号输出,从而实现精确的控制效果。用户可以结合实际应用场景对Trimpot®进行调整和优化,确保最佳性能。
    使用建议
    - 在高湿度环境下使用时,建议采取额外防护措施,如增加湿度保护涂层。
    - 定期检查Trimpot®的工作状态,确保其在不同温度和湿度条件下仍能保持良好的性能。
    - 为了延长Trimpot®的使用寿命,避免在极端条件下频繁调整。

    兼容性和支持


    Trimpot®具有良好的兼容性,可以轻松集成到现有的电路设计中。制造商Bourns公司提供了全面的技术支持和服务,包括产品文档、用户指南和技术咨询。用户可以通过Bourns官网获取这些资源,或者直接联系技术支持团队以获取进一步帮助。

    常见问题与解决方案


    问题1: 如何处理电阻变化超出预期的情况?
    解决方案: 确保在安装过程中正确使用调整工具,并遵循手册中的建议步骤进行操作。如果问题仍然存在,请联系Bourns技术支持团队进行故障排查。
    问题2: Trimpot® 是否适用于高温环境?
    解决方案: Trimpot®的最大功率等级为0.75瓦,适用于70°C环境。如果需要在更高温度下工作,请参考手册中关于温度系数的信息,并采取适当的散热措施。

    总结和推荐


    综上所述,Trimpot® Trimming Potentiometer是一款具备高性能、多功能和良好兼容性的微调电位器。其独特的设计和卓越的功能使其在工业应用中表现出色。如果您正在寻找一个可靠且高效的电位器来应对复杂的应用需求,Trimpot®无疑是您的理想选择。我们强烈推荐这款产品用于各种工业控制系统和精密电路调整任务。

3006P-1-501参数

参数
电阻值 500Ω
精度 ±10%
额定功率 750mW
温度系数 ±100ppm/℃
额定电压 -
锥度 -
长*宽*高 6.35mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

3006P-1-501厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3006P-1-501数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3006P-1-501 3006P-1-501数据手册

3006P-1-501封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 3.406 ¥ 28.7807
100+ $ 3.003 ¥ 25.3754
500+ $ 2.795 ¥ 23.6178
1000+ $ 2.405 ¥ 20.3223
库存: 200
起订量: 87 增量: 1
交货地:
最小起订量为:50
合计: ¥ 1439.03
