3296X-1-105LF

厂牌: BOURNS
产品描述: 1MΩ ±10% 500mW ±100ppm/℃ 线性 通孔安装 10.03mm(高度)
供应商型号: 3296X-1-105LF
供应商: 国内现货
标准整包数: 1

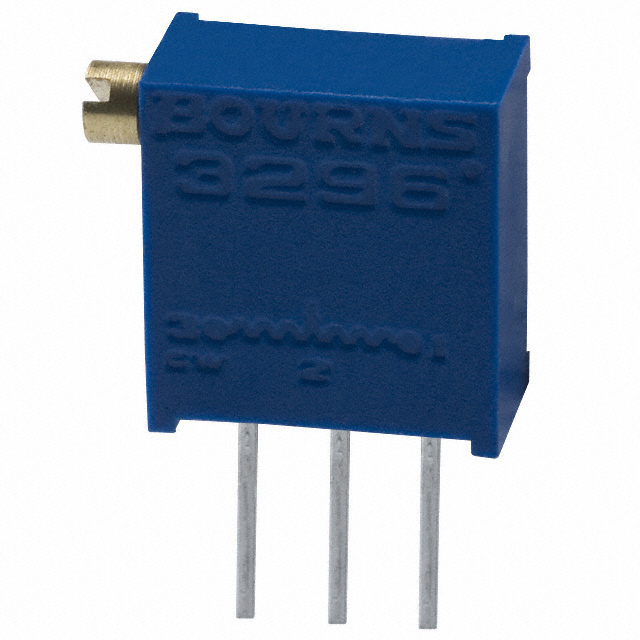

BOURNS 电位器及其他可变电阻器 3296X-1-105LF

3296X-1-105LF概述

    3296 - 3/8" Square Trimpot® Trimming Potentiometer

    产品简介


    3296系列是3/8英寸方形的微调电位器,适用于需要精细调节的应用场合。这些电位器广泛应用于各种工业领域,例如电子仪器仪表、通信设备、航空航天、汽车电子以及家用电器等。它们提供多种终端样式和包装方式选择,以满足不同客户的需求。

    技术参数


    以下是该产品的关键技术和性能参数:
    - 电阻范围: 10欧姆至2兆欧姆
    - 电阻容差: ±10%(可提供更严格的公差)
    - 绝对最小电阻: 1%或2欧姆(取较大者)
    - 接触电阻变化: 1%或3欧姆(取较大者)
    - 电压调整精度: ±0.01%
    - 电阻调整精度: ±0.05%
    - 绝缘电阻: 最小为1000兆欧(500 VDC)
    - 击穿电压: 海平面下为900 VAC,70,000英尺高空为350 VAC
    - 功率额定值: 300 V AC最大,70°C时0.5瓦特,125°C时0瓦特
    - 温度范围: -55°C到+125°C,±100 ppm/°C
    - 振动测试: 20G加速度(±1%电阻变化)
    - 冲击测试: 100G加速度(±1%电阻变化)
    - 负载寿命测试: 1,000小时,70°C时0.5瓦特(3%电阻变化或3欧姆,取较大者)
    - 旋转寿命: 200个周期(±4%电阻变化或3欧姆,取较大者)

    产品特点和优势


    - 密封设计: 采用斜口密封设计,确保在苛刻环境下仍然保持高性能。
    - 认证标准: 列入QPL(合格零件清单),符合MIL-R-22097和MIL-R-39035标准。
    - 多样化包装: 提供管装和卷带包装选项,方便自动化生产和库存管理。
    - 兼容性强: 与多种安装硬件兼容,如H-117P。
    - 环保材料: RoHS合规版本提供,符合环保要求。

    应用案例和使用建议


    该系列电位器常用于精密仪器仪表的微调应用,例如音频设备、传感器调节电路和电源管理系统等。建议根据具体应用场景选择合适的终端样式和包装方式。对于高振动和冲击环境下的应用,需考虑更高的振动和冲击测试等级,以确保长期稳定运行。

    兼容性和支持


    - 兼容性: 本产品可与多种安装硬件和其他电子元件兼容,具有良好的互换性。
    - 技术支持: 厂商提供详细的技术资料和支持服务,用户可以通过官方网站获取更多信息。

    常见问题与解决方案


    1. 问题: 电位器在高温环境下工作不稳定。
    - 解决方案: 确认所选型号是否适合目标工作温度范围,并考虑使用散热措施。
    2. 问题: 电阻值随时间漂移严重。
    - 解决方案: 检查是否有环境因素影响,如湿度、温度变化;可选用更高精度等级的产品或改善使用环境。
    3. 问题: 震动或冲击后电位器性能下降。
    - 解决方案: 使用更高振动和冲击测试等级的型号,确保产品能在恶劣环境中可靠工作。

    总结和推荐


    3296系列电位器以其优良的密封设计、广泛的温度适应范围、以及通过严格测试认证的特点,在众多应用中表现出色。它非常适合对精度和稳定性有较高要求的应用场合。尽管价格可能稍高于普通电位器,但其卓越的性能和广泛的适用性使其成为许多高端设备的理想选择。强烈推荐在需要高性能电位器的应用中使用此系列产品。

3296X-1-105LF参数

参数
电阻值 1MΩ
精度 ±10%
额定功率 500mW
温度系数 ±100ppm/℃
锥度 线性
额定电压 -
长*宽*高 10.03mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

3296X-1-105LF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3296X-1-105LF数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3296X-1-105LF 3296X-1-105LF数据手册

3296X-1-105LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 2.9583
500+ ¥ 2.729
1000+ ¥ 2.6815
2000+ ¥ 2.6578
库存: 2000
起订量: 10 增量: 50
交货地:
最小起订量为:10
合计: ¥ 29.58
