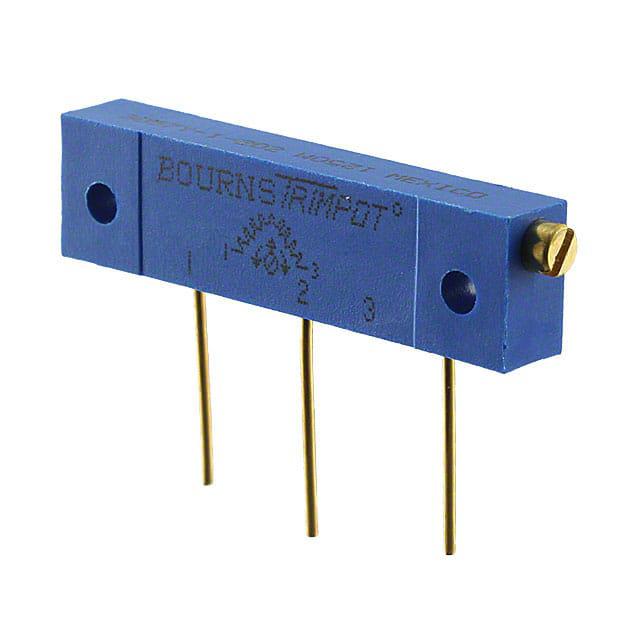

3057P-1-101

厂牌: BOURNS
产品描述: 100Ω ±5% 1W ±50ppm/℃ 底座安装 8mm(高度)
供应商型号: 652-3057P-1-101
供应商: Mouser
标准整包数: 1
BOURNS 电位器及其他可变电阻器 3057P-1-101

3057P-1-101概述


    产品简介


    3057 - Trimpot® Trimming Potentiometer
    3057系列Trimpot®微调电位器是一种矩形/多圈线绕工业密封型电位器。它提供了面板安装选项,已被列入RT12样式(符合MIL-PRF-27208标准)的质量合格产品列表(QPL)。该产品符合RoHS规范,适用于调整应用,且有详细的加工指南。

    技术参数


    电气特性
    - 标准电阻范围:10到50k欧姆
    - 电阻容差:±5%(更严格的容差可选)
    - 最小电阻值:0.1%或1欧姆,以较高者为准
    - 噪声:最大100欧姆ENR
    - 分辨率:参见电阻表
    - 绝缘电阻:最小1000兆欧,施加500伏直流电
    - 介电强度:海平面1500伏交流电;海拔70000英尺时400伏交流电
    环境特性
    - 功率等级:在70°C时为1瓦特;在150°C时为0瓦特
    - 温度范围:-55°C至+150°C
    - 温度系数:±50ppm/°C
    - 密封测试:85°C氟化液(仅引脚样式)
    - 湿度:MIL-STD-202方法106,96小时后变化<2%,绝缘电阻≥100兆欧
    - 振动:30G,变化<1%
    - 冲击:100G,变化<1%
    - 负载寿命:1000小时,1瓦特@70°C下,变化<2%
    - 旋转寿命:200次,变化<2%
    物理特性
    - 扭矩:最大8.0盎司英寸
    - 机械止动:滑片空转
    - 端子:可焊接针和端子
    - 柔性导线:7根30AWG绞合线
    - 重量:约0.10盎司
    - 标记:制造商商标、电阻代码、端子编号、日期代码、制造商型号编号和样式
    - 滑片位置:50%(实际可变电阻),±10%
    - 阻燃性:UL 94V-0

    产品特点和优势


    3057系列Trimpot®微调电位器具有以下显著优势:
    - 1-1/4英寸矩形/多圈设计,适用于各种严苛的应用环境。
    - 提供面板安装选项,便于安装和集成。
    - 列入MIL-PRF-27208标准的质量合格产品列表,确保了其可靠性和质量。
    - 符合RoHS规范,满足环保要求。
    - 多种电阻值选择,方便不同的调整需求。

    应用案例和使用建议


    应用案例
    - 在需要精细调节电阻的应用中表现优异,如医疗设备、航空航天设备、音频设备等。
    - 可用于工业控制和自动化系统,提供精确的调整能力。
    使用建议
    - 根据具体应用环境,选择适当的功率等级和温度范围。
    - 定期检查和维护,确保其性能稳定。
    - 结合其他电子元件使用时,考虑其机械止动特性,避免过度旋转。

    兼容性和支持


    3057系列Trimpot®微调电位器与其他电子元件具有良好的兼容性,特别是与其他符合MIL-PRF-27208标准的产品兼容。Bourns公司提供相应的技术支持和售后服务,确保用户能够正确安装和使用该产品。

    常见问题与解决方案


    问题1: 电位器在使用过程中出现噪声过大。
    解决方案: 检查安装是否牢固,电阻是否超出额定值,确保环境湿度和温度不超过额定范围。
    问题2: 电位器在使用中无法达到预期的阻值。
    解决方案: 核对所选用的电阻值是否符合要求,检查是否有外部干扰或电磁干扰,更换损坏的端子或连接线。
    问题3: 电位器长时间使用后出现磨损。
    解决方案: 定期进行负载寿命和旋转寿命测试,确保其在正常工作范围内使用,必要时更换新的电位器。

    总结和推荐


    3057系列Trimpot®微调电位器凭借其高精度、稳定性、良好的环境适应性以及丰富的电阻值选择,在多种应用中表现出色。特别适合用于医疗设备、航空航天、工业自动化等领域。由于其广泛的应用范围和可靠的性能,强烈推荐在相关项目中采用该产品。

3057P-1-101参数

参数
电阻值 100Ω
精度 ±5%
额定功率 1W
温度系数 ±50ppm/℃
锥度 -
额定电压 -
长*宽*高 8mm(高度)
安装方式 底座安装
零件状态 在售
包装方式 管装

3057P-1-101厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3057P-1-101数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3057P-1-101 3057P-1-101数据手册

3057P-1-101封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 39.93 ¥ 337.4085
10+ $ 26.5356 ¥ 224.2258
20+ $ 21.8484 ¥ 184.619
100+ $ 20.139 ¥ 170.1746
库存: 20
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 337.4
