3313J-1-101E

厂牌: BOURNS
产品描述: 100Ω ±20% 125mW ±150ppm/℃ 贴片安装 2.2mm(高度)
供应商型号: 3313J-1-101E
供应商: 国内现货
标准整包数: 1

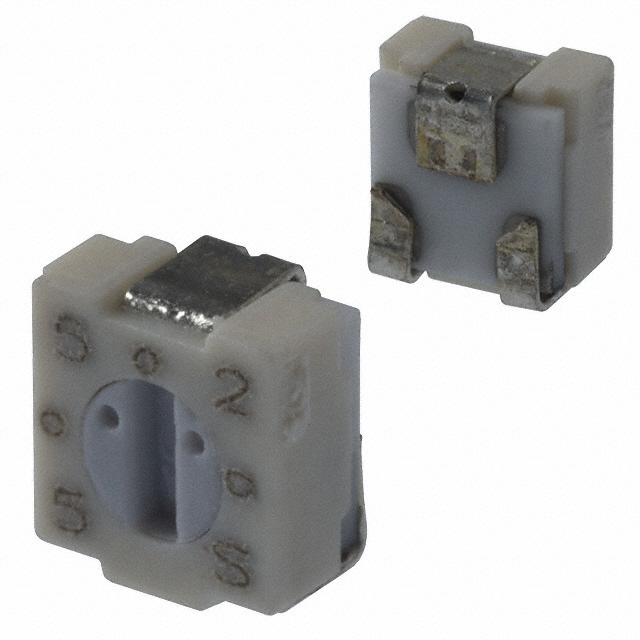

BOURNS 电位器及其他可变电阻器 3313J-1-101E

3313J-1-101E概述

    3313系列微调电位器产品概述

    1. 产品简介


    3313系列是一款体积为3mm×3mm的微调电位器,主要应用于单圈线性薄膜电位器,设计用于表面贴装技术(SMT)制造工艺。这类电位器特别适用于需要进行电路内调整的应用场合,如无线通信、传感器控制及医疗设备等。产品具有多种阻值范围可供选择,并可通过特定工具进行调整。此外,3313系列电位器采用了符合RoHS标准的材料,并提供无卤素版本。

    2. 技术参数


    - 标准电阻范围: 10欧姆至2兆欧姆
    - 电阻公差: ±20%
    - 端电阻: 最大1%或3欧姆(取较大者)
    - 接触电阻变化: 3%或3欧姆
    - 电压精度: 分压器精度±0.1%,电位器精度±0.2%
    - 绝缘电阻: ≥100兆欧姆 @ 500VDC
    - 密封测试: 在85°C下使用氟里昂液体浸泡60秒
    - 温度系数: ≤100欧姆±150ppm/°C;>100欧姆±100ppm/°C
    - 振动与冲击测试: 达到20G和100G
    - 操作温度范围: -55°C至+125°C
    - 焊接暴露: 最大250°C,持续10秒
    - 功率等级: 在70°C时为0.125瓦特,在125°C时为0瓦特

    3. 产品特点和优势


    - 表面贴装技术兼容: 非常适合现代电子组装流程,易于集成
    - 逆向引脚布局选项: 模型3313X提供了引脚布局的反转选择,以适应不同的安装需求
    - 高可靠性: 密封设计使得该产品具备良好的密封性和稳定性
    - 符合环保要求: RoHS合规,并提供无卤素型号,满足环保标准

    4. 应用案例和使用建议


    这些微调电位器广泛应用于各种电子设备中,如通信设备中的阻抗匹配、传感器的灵敏度调节以及医疗设备的精确控制。根据手册中提供的使用案例,这些电位器可以在紧凑空间内实现精准的调整。对于使用环境较为恶劣的应用场合,建议采用密封型设计以提高耐用性。

    5. 兼容性和支持


    3313系列电位器设计用于与现有的表面贴装技术兼容,方便集成到现有系统中。制造商提供详细的文档和技术支持,确保用户能够正确使用和维护这些电位器。

    6. 常见问题与解决方案


    - 问题: 端子焊接后电阻值发生变化
    - 解决办法: 检查焊接过程,确保热应力不会对电位器造成损害。
    - 问题: 使用过程中出现噪音
    - 解决办法: 检查连接点,确保接触良好,必要时清洁或重新焊接。

    7. 总结和推荐


    总体而言,3313系列微调电位器以其小巧的设计、高度的可靠性及广泛的适用性,非常适合在多个行业中的应用。无论是用于通讯、工业还是医疗领域的精密控制,它都能发挥出色的表现。强烈推荐这一产品给寻求高质量电位器解决方案的工程师和制造商。

3313J-1-101E参数

参数
电阻值 100Ω
精度 ±20%
额定功率 125mW
温度系数 ±150ppm/℃
锥度 -
额定电压 -
长*宽*高 2.2mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

3313J-1-101E厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3313J-1-101E数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3313J-1-101E 3313J-1-101E数据手册

3313J-1-101E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 2.286
500+ ¥ 2.0792
1000+ ¥ 2.043
2000+ ¥ 2.025
库存: 1000
起订量: 50 增量: 1000
交货地:
最小起订量为:10
合计: ¥ 22.86
