3009P-1-103LF

厂牌: BOURNS
产品描述: 10KΩ ±10% 750mW ±100ppm/℃ 线性 通孔安装 8.98mm(高度)
供应商型号: 1612563
供应商: 海外现货
标准整包数: 1

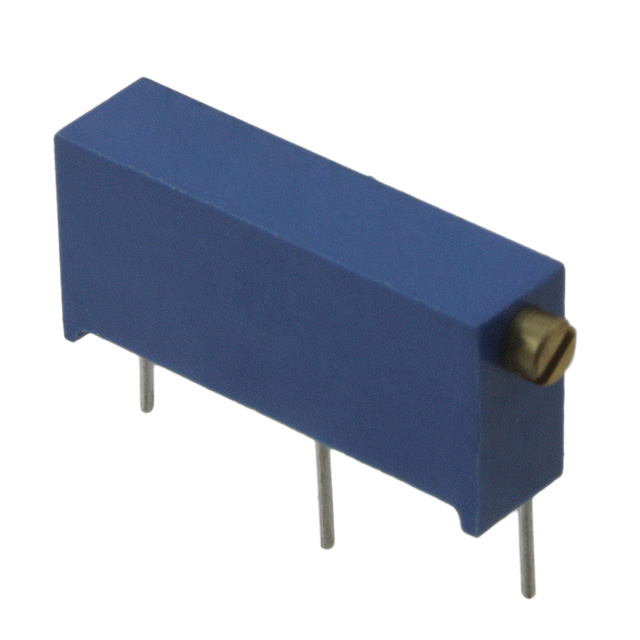

BOURNS 电位器及其他可变电阻器 3009P-1-103LF

3009P-1-103LF概述

    3009 - 3/4" Rectangular Trimpot® Trimming Potentiometer

    1. 产品简介


    3009 - 3/4” Rectangular Trimpot® Trimming Potentiometer 是一种多圈旋钮式电位器,具有工业级应用的特性。这种电位器的主要功能是用于调整和微调电子电路中的电阻值,适用于需要高精度调节的应用场景。它广泛应用于消费电子产品、工业自动化设备、医疗仪器以及其他对电阻调节精度要求较高的场合。

    2. 技术参数


    以下是3009 Trimpot的关键技术规格:
    - 标准阻值范围:10Ω 至 2兆欧
    - 阻值容差:±10%
    - 绝对最小阻值:1.0% 或 2欧姆(以较大者为准)
    - 接触电阻变化:1.0% 或 1欧姆(以较大者为准)
    - 可调性:
    - 电压:±0.01%
    - 阻值:±0.05%
    - 分辨率:无限
    - 绝缘电阻:≥100兆欧(500 VDC)
    - 介电强度:
    - 海平面:≥1000 VAC
    - 80,000英尺:≥250 VAC
    - 调节角度:15圈
    - 环境特性:
    - 功率等级(最大400 V):
    - 70°C:0.75瓦
    - 150°C:0瓦
    - 温度范围:-55°C至+125°C
    - 温度系数:±100 ppm/°C
    - 密封测试:85°C氟碳液体
    - 湿度:MIL-STD-202方法103,96小时
    - 振动:20G,<2% ΔTR,<2% ΔVR
    - 冲击:50G,<2% ΔTR,<2% ΔVR
    - 寿命测试:
    - 负载寿命:1000小时,0.75瓦@70°C,<4% ΔTR
    - 旋转寿命:200次循环,<3% ΔTR;<1%或1欧姆(以较大者为准)CRV

    3. 产品特点和优势


    - 多圈旋钮设计:提供了精确的微调控制,适合长时间稳定的电阻调节需求。
    - 低温系数:±100 ppm/°C,确保在不同温度下阻值变化极小,提高稳定性。
    - 无限分辨率:提供无极调节能力,保证了高精度的调整需求。
    - 罗氏合规版本:符合RoHS标准,适合环保要求严格的市场。

    4. 应用案例和使用建议


    该产品常用于各种需要高精度电阻调节的场合,例如工业自动化控制系统的电压调节、医疗设备的电流调整等。在使用时,建议进行适当的负载寿命测试,以确保长期使用中的稳定性和可靠性。

    5. 兼容性和支持


    该产品提供了多种封装选项,包括面板安装和不同的端子类型,便于集成到各类设备中。制造商还提供RoHS合规版本,满足环保要求。厂商提供了详细的技术支持和维护文档,方便客户进行选型和安装。

    6. 常见问题与解决方案


    - 问题:阻值变化过大
    - 解决方案:检查连接是否稳固,确保没有氧化或松动。
    - 问题:使用寿命短
    - 解决方案:确认工作环境的温度和湿度条件符合规定,避免过热或过度振动。
    - 问题:调节不准确
    - 解决方案:确保调节过程中正确选择合适的阻值代码,并进行校准。

    7. 总结和推荐


    综上所述,3009 Trimpot® Trimming Potentiometer 是一款具有高精度、稳定性和宽温范围的电位器,特别适用于工业和医疗领域。其多功能性和优良的设计使其在市场上具备很强的竞争力。推荐在需要高精度电阻调节的应用中使用此产品。

3009P-1-103LF参数

参数
电阻值 10KΩ
精度 ±10%
额定功率 750mW
温度系数 ±100ppm/℃
锥度 线性
额定电压 -
长*宽*高 8.98mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

3009P-1-103LF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3009P-1-103LF数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3009P-1-103LF 3009P-1-103LF数据手册

3009P-1-103LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
