PDB081-P41-103B1

厂牌: BOURNS
产品描述: 10KΩ ±30% 31.25mW 线性 通孔安装 9.4mm(长度)*10.7mm(高度)
供应商型号: N-PDB081-P41-103B1
供应商: 云汉优选
标准整包数: 1

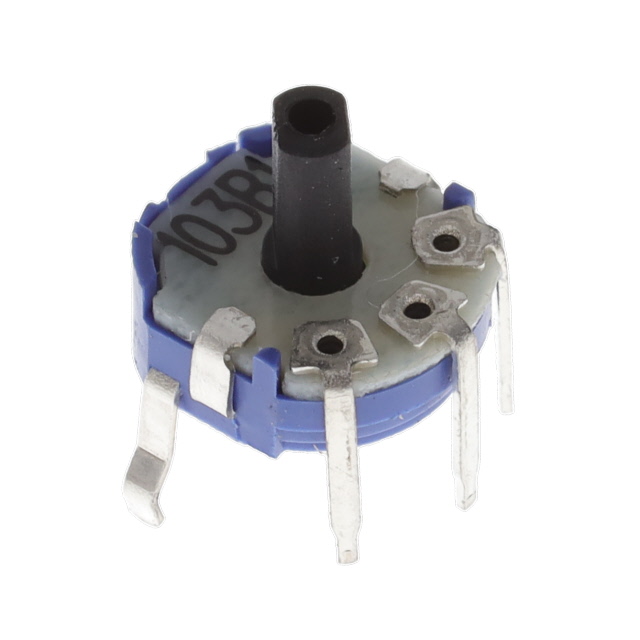

BOURNS 电位器及其他可变电阻器 PDB081-P41-103B1

PDB081-P41-103B1概述

    PDB08 - 8 mm Micro Rotary Potentiometer

    产品简介


    PDB08 是一款微型旋转电位器,尺寸仅为8毫米。它主要用于需要精密调节电压的应用场合。PDB08具有塑料轴、低轮廓设计、中心触点、音频和线性倾斜度、板载安装式PC引脚布局,且符合RoHS标准。这些特性使其在消费电子、工业控制、通信设备等领域得到广泛应用。

    技术参数


    - 电气特性
    - 倾斜度:音频,线性
    - 标准电阻:5kΩ至500kΩ
    - 电阻容差:±30%
    - 残余电阻:最大5Ω
    - 功率额定值:0.03W
    - 最大操作电压:50V AC
    - 滑动噪声:最大100mV
    - 环境特性
    - 工作温度范围:-10°C至+60°C
    - 存储温度范围:-10°C至+70°C
    - 焊接条件:波峰焊接260°C,5秒;手工焊接350°C,3秒
    - 机械特性
    - 机械角度:200° ± 10°
    - 扭矩:起动和运行10至100gf-cm,触点10至100gf-cm,停止强度最小1kgf-cm
    - 旋转寿命:最小10,000个循环
    - 电路配置
    - 单通道(1,2,3)
    - 双通道(2,3,1)(A系列)
    - 双通道(2,3,1)(B系列)
    - 双通道(3,1,2)(C系列)

    产品特点和优势


    PDB08 具有多项独特功能和优势。首先,其塑料轴和低轮廓设计使其易于集成到各种设备中。其次,中心触点设计确保了调节过程中的稳定性和准确性。此外,PDB08提供音频和线性两种倾斜度选项,使其能够适应不同的应用需求。其符合RoHS标准也表明了环保合规性,提升了产品的市场竞争力。

    应用案例和使用建议


    PDB08 在消费电子产品、工业控制设备和通信设备中有广泛的应用。例如,在音频设备中,PDB08 可用于调节音量;在工业设备中,可用来调节电机速度。对于用户而言,选择合适的倾斜度和配置(单通道或双通道)是非常重要的。在高温环境中使用时,建议采用适当的散热措施以延长其使用寿命。

    兼容性和支持


    PDB08 支持板载安装式PC引脚布局,适用于大多数标准电路板设计。Bourns公司提供了详尽的技术支持和维护服务,包括用户手册和技术文档,确保用户能够充分利用产品的性能。

    常见问题与解决方案


    1. 问题:产品温度范围超出建议值
    - 解决办法:在极端温度条件下使用时,建议采取额外的热管理措施,如增加散热片或改进散热路径。
    2. 问题:滑动噪声超过预期值
    - 解决办法:检查产品是否正确安装和连接。如果仍然存在问题,可能需要更换新的产品。
    3. 问题:旋转过程中出现不稳定现象
    - 解决办法:确保在正确的倾斜度下使用产品。如果依然不稳定,可能是安装问题,需重新检查安装过程。

    总结和推荐


    PDB08是一款高度可靠的微型旋转电位器,适用于多种应用场合。其独特的设计和广泛的适用性使其在市场上具有很高的竞争力。通过上述分析可以看出,PDB08在技术规格、可靠性及使用场景方面均表现出色。因此,我强烈推荐PDB08给需要高精度调节的应用项目。

PDB081-P41-103B1参数

参数
电阻值 10KΩ
精度 ±30%
额定功率 31.25mW
温度系数 -
额定电压 -
锥度 线性
长*宽*高 9.4mm(长度)*10.7mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

PDB081-P41-103B1厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

PDB081-P41-103B1数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS PDB081-P41-103B1 PDB081-P41-103B1数据手册

PDB081-P41-103B1封装设计

查看详情并下载
Symbol
Footprint
3D Model
