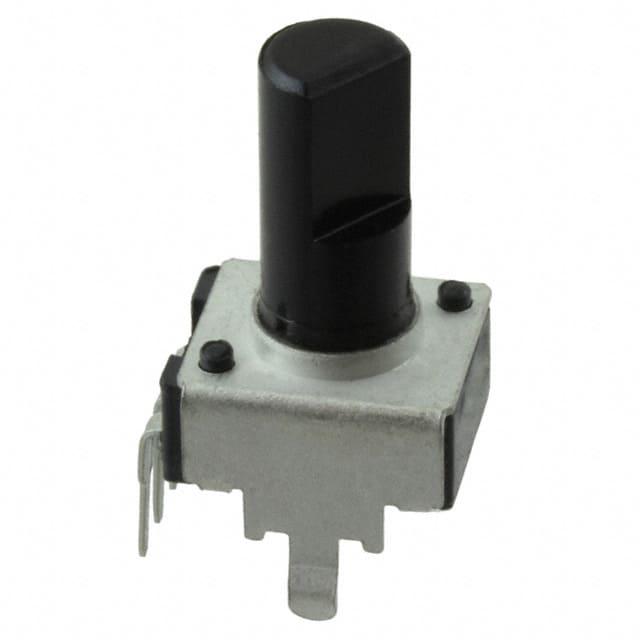

PTV09A-4020F-B103

厂牌: BOURNS
产品描述: 10KΩ ±20% 50mW 线性 20V(DC) 卡入式安装,按扣安装,通孔安装 11mm(长度)*10mm(宽度)
供应商型号: PTV09A-4020F-B103
供应商: 国内现货
标准整包数: 1
BOURNS 电位器及其他可变电阻器 PTV09A-4020F-B103

PTV09A-4020F-B103概述

    PTV09系列9毫米电位器技术手册

    产品简介


    PTV09系列9毫米电位器是一款高性能且多功能的电阻调节元件,适用于多种应用场景。该电位器采用碳元素制造,具有绝缘轴设计,可提供多样化的安装方式和中心凸点选项。它符合RoHS标准,确保环保安全。

    技术参数


    - 电气特性:
    - 梯度:线性、音频
    - 电阻范围:1千欧姆至1兆欧姆
    - 电阻容差:±20%
    - 剩余电阻:500欧姆或最大±1%
    - 环境特性:
    - 工作温度范围:-10°C至+50°C
    - 功率等级(线性、音频):0.05瓦
    - 最大操作电压(线性、音频):20VDC,50VAC
    - 滑动噪声:最大100毫伏
    - 机械特性:
    - 机械角度:280°±10°
    - 旋转扭矩:10至100克厘米
    - 凸点扭矩:20至200克厘米
    - 停止强度:最小2公斤厘米
    - 旋转寿命:10,000次循环
    - 焊接条件:
    - 最大焊接温度:300°C,在3秒内完成

    产品特点和优势


    PTV09系列电位器的特点在于其广泛的安装方式和多样化的轴型选择,能够适应不同应用场景的需求。它的线性和音频梯度使其在通信设备、便携式电子产品、放大器、混音器、鼓机和合成器等领域得到广泛应用。此外,其RoHS合规性和坚固耐用的设计,使其在市场上具有较高的竞争力。

    应用案例和使用建议


    应用案例:
    - 商用通信设备
    - 便携式电子产品
    - 放大器/混音器/鼓机/合成器
    - 消费品
    - 商用电器
    使用建议:
    在选择和使用PTV09系列电位器时,应根据具体的应用需求选择合适的安装方式和电阻范围。例如,在高振动环境下,应选择具有较高停止强度的型号以确保长期稳定运行。此外,建议在安装前验证实际工作条件下的设备性能,以确保最佳效果。

    兼容性和支持


    PTV09系列电位器可与其他标准电子元器件和设备兼容,适用于广泛的电路板布局。制造商提供全面的技术支持和维护服务,以帮助用户解决使用过程中遇到的各种问题。

    常见问题与解决方案


    - 问题1:如何确定正确的电阻值?
    - 解决方案:根据应用需求选择适当的电阻代码,并参考标准电阻表进行选择。

    - 问题2:旋转扭矩过大怎么办?
    - 解决方案:检查安装是否正确,确保所有部件都已紧固到位。如果问题依旧存在,可能需要更换电位器。

    总结和推荐


    PTV09系列9毫米电位器以其广泛的安装方式、优良的电气性能和坚固的机械结构,成为通信设备、便携式电子产品和其他多种应用场景的理想选择。其优异的可靠性和良好的兼容性使其在市场上具有很强的竞争力。强烈推荐用户在相关应用中考虑使用PTV09系列电位器。

PTV09A-4020F-B103参数

参数
电阻值 10KΩ
精度 ±20%
额定功率 50mW
温度系数 -
额定电压 20V(DC)
锥度 线性
长*宽*高 11mm(长度)*10mm(宽度)
安装方式 卡入式安装,按扣安装,通孔安装
零件状态 在售
包装方式 托盘

PTV09A-4020F-B103厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

PTV09A-4020F-B103数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS PTV09A-4020F-B103 PTV09A-4020F-B103数据手册

PTV09A-4020F-B103封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ ¥ 3.45
100+ ¥ 3.39
200+ ¥ 3.36
库存: 300
起订量: 50 增量: 100
交货地:
最小起订量为:50
合计: ¥ 172.5
