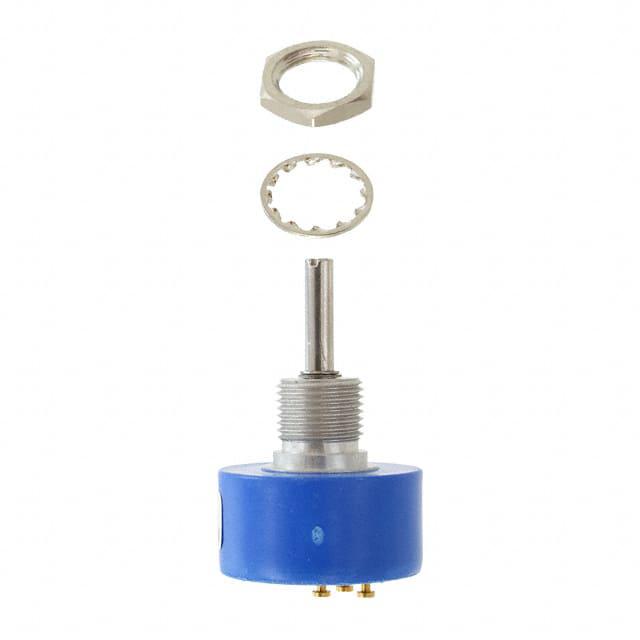

6637S-1-103

厂牌: BOURNS
产品描述: 10KΩ ±10% 1W ±500ppm/℃ 线性 面板安装 33.66mm(长度)*33.66mm(高度)
供应商型号: 6637S-1-103
供应商: Master
标准整包数: 1
BOURNS 电位器及其他可变电阻器 6637S-1-103

6637S-1-103概述


    产品简介


    6637精密电位器是一款适用于各种精密应用的电子元器件,主要类型为旋转式电位器。它通过旋钮调节电阻值,以实现电压分压或信号调节的功能。这种电位器广泛应用于工业控制、测试仪器、航空航天等领域,因其高分辨率、长寿命和良好的稳定性而受到青睐。

    技术参数


    - 标准电阻范围:1 K到100 K 欧姆
    - 总电阻容差:±10 %
    - 独立线性度:±1 %
    - 有效电气角:340° ±3°
    - 端电压:最大0.5 %
    - 输出平滑度:最大0.1 %
    - 介电强度(海平面):最小750 VAC
    - 功率等级(温度+70°C):1瓦特
    - 绝缘电阻(500 VDC):最小1,000 兆欧姆
    - 分辨率:几乎无限
    - 工作温度范围:-40°C 至 +125°C
    - 存储温度范围:-65°C 至 +125°C
    - 温度系数(存储温度范围):±500 ppm/°C 最大值
    - 振动:15 G
    - 冲击:50 G
    - 负载寿命:1,000 小时,1 瓦特
    - 无负载旋转寿命:10,000,000 轴转
    - 防护等级(IP等级):IP 40
    - 机械角度:连续
    - 扭矩(启动和运行):0.40 N-cm (0.5 oz-in) 最大值
    - 安装力矩:170-200 N-cm (15-18 lb-in) 最大值
    - 轴偏摆:0.025 mm (0.001 in) TIR
    - 轴向间隙:0.13 mm (0.005 in) TIR
    - 径向间隙:0.13 mm (0.005 in) TIR
    - 背隙:最大0.1°
    - 重量:16 克
    - 终端类型:后部支撑型
    - 焊接条件:手动焊接:96.5Sn/3.0Ag/0.5Cu 固体焊线 或 无清洁松香芯焊线,最高370°C (700°F),3秒;波峰焊接:96.5Sn/3.0Ag/0.5Cu 焊料,无清洁助焊剂,最高260°C (500°F),5秒

    产品特点和优势


    - 高分辨率:能够提供非常精细的调节,适合需要高精度的应用。
    - 长寿命:10,000,000 轴转的旋转寿命和 1,000 小时的负载寿命,确保长期稳定运行。
    - 宽泛的工作温度范围:从-40°C 到 +125°C,适用于恶劣环境下的应用。
    - 非标准功能和规格可用:可以根据客户要求定制特殊规格,提高产品的适应性和灵活性。
    - 高可靠性:符合 MIL-STD-202 方法 301 和 106 的严格测试标准,保证了产品在各种条件下的可靠性和稳定性。

    应用案例和使用建议


    6637精密电位器广泛应用于工业自动化控制系统、医疗设备、航空航天设备以及高端测试仪器等。在这些应用场景中,它通过调整电压或信号来控制和调节设备的参数。
    - 工业自动化:可以用于精确控制电机的速度和位置。
    - 航空航天:在飞机控制系统中作为反馈传感器的一部分,调节发动机的输出。
    - 测试仪器:在实验室测试环境中作为电压分压器,调节和测量电路中的信号。
    使用建议:
    - 在高湿度环境下使用时,应考虑外部防护措施以防止腐蚀。
    - 为了延长使用寿命,尽量避免频繁的机械冲击和振动。
    - 使用过程中应注意温度范围,避免超出规定的最大温度限制,以免影响电位器的性能。

    兼容性和支持


    - 兼容性:该产品采用标准接口设计,可以轻松集成到现有的电子系统中。
    - 技术支持:制造商提供详细的安装指南和技术支持服务,帮助用户快速解决问题和进行故障排查。
    - 售后保障:产品享有保修期,如需更换或维修,可通过制造商的售后服务部门联系处理。

    常见问题与解决方案


    - 问题1:在高湿度环境中使用时电阻值不稳定。
    解决方案:建议使用防潮剂或选择具有更高防水等级的产品型号。

    - 问题2:长时间使用后,电阻值出现明显偏差。
    解决方案:检查负载寿命是否已达到极限,必要时更换新的电位器。
    - 问题3:电位器的机械部分出现卡顿现象。
    解决方案:确认安装是否正确,检查是否有灰尘或杂质堵塞,适当清理。

    总结和推荐


    6637精密电位器凭借其高分辨率、长寿命和宽泛的工作温度范围,在各种精密应用中表现出色。它的多种独特功能使其在市场上具备很强的竞争力。总体而言,这款产品是值得推荐的高性能电子元器件。无论是工业自动化还是高端测试仪器,都能发挥其优异的性能。

6637S-1-103参数

参数
电阻值 10KΩ
精度 ±10%
额定功率 1W
温度系数 ±500ppm/℃
锥度 线性
额定电压 -
长*宽*高 33.66mm(长度)*33.66mm(高度)
安装方式 面板安装
零件状态 在售
包装方式 托盘

6637S-1-103厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

6637S-1-103数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 6637S-1-103 6637S-1-103数据手册

6637S-1-103封装设计

查看详情并下载
Symbol
Footprint
3D Model
