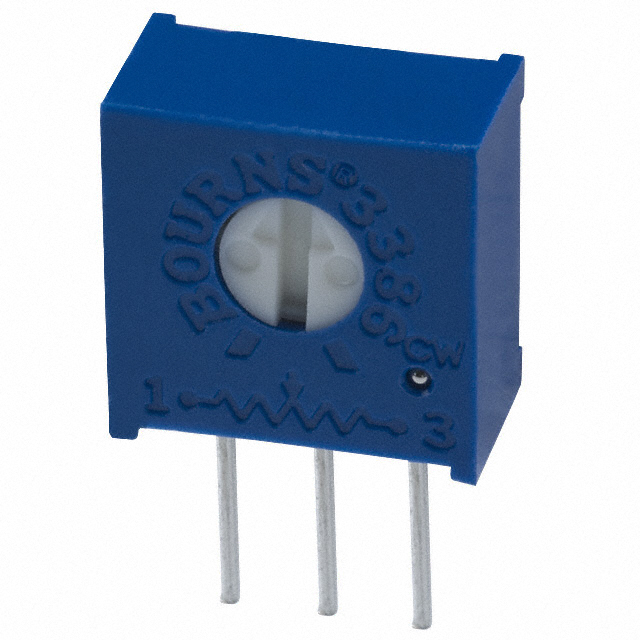

3386W-1-503LF

厂牌: BOURNS
产品描述: 50KΩ ±10% 500mW ±100ppm/℃ 通孔安装 9.53mm(高度)
供应商型号: 3386W-1-503LF
供应商: 国内现货
标准整包数: 50
BOURNS 电位器及其他可变电阻器 3386W-1-503LF

3386W-1-503LF概述

    3386 - 3/8 ” Square Trimpot® Trimming Potentiometer 技术手册解析

    1. 产品简介


    3386系列是一个方形精密微调电位器(Trimpot),设计用于工业应用中的调整需求。它的主要特点是单转、陶瓷电阻材料和密封结构,使其在恶劣环境中仍能保持稳定的性能。该系列产品可通过表面贴装技术和手工旋钮调整,广泛应用于电子电路的精准调节。

    2. 技术参数


    - 标准阻值范围:10欧姆至2兆欧姆
    - 阻值公差:±10%,也可提供更紧的公差
    - 绝对最小阻值:2欧姆最大
    - 接触电阻变化:2%或3欧姆最大(取较大者)
    - 调整角度:280度标准
    - 环境参数:
    - 工作温度范围:-55°C 至 +125°C
    - 温度系数:±100 ppm/°C
    - 防潮测试:MIL-STD-202 Method 103,96小时,2%ΔTR,10兆欧最小
    - 振动测试:30 G,1%ΔTR,1%ΔVR
    - 冲击测试:100 G,1%ΔTR,1%ΔVR
    - 功率等级:85°C时为0.5瓦,125°C时为0瓦
    - 负载寿命:1000小时,0.5瓦@70°C,3%ΔTR,3%或3欧姆最大CRV

    3. 产品特点和优势


    - 单转/陶瓷/工业级/密封结构:这些特性使得3386系列在苛刻环境下表现出色,能够稳定运行且耐久性强。
    - 多种型号:包括侧调、顶调等不同类型的型号,满足不同的安装和使用需求。
    - RoHS合规:提供符合环保要求的版本,适用于欧盟市场。
    - 无限分辨率:通过调整实现精准控制,适用于需要高精度的应用场合。
    - 防潮、振动、冲击测试:确保在各种恶劣条件下的可靠性。

    4. 应用案例和使用建议


    - 应用案例:该电位器常用于需要精确调节的应用场合,如医疗设备、通信系统、测量仪器等。
    - 使用建议:
    - 选择合适的阻值以适应具体电路的需求。
    - 确保在合适的工作温度范围内使用,以避免性能下降。
    - 注意防潮、振动和冲击的影响,定期检查设备以确保其正常工作。


    5. 兼容性和支持


    - 兼容性:3386系列与大多数电子设备兼容,特别是在需要高精度和可靠性的情况下。
    - 支持:制造商提供详细的使用指南和技术支持,包括RoHS合规版本的供应。

    6. 常见问题与解决方案


    - 问题1:无法准确调节。
    - 解决方案:检查接线是否正确,确保使用正确的电阻值。如果问题持续,请联系技术支持。
    - 问题2:接触电阻变化大。
    - 解决方案:检查电位器是否受到机械损伤,重新焊接连接点,或更换新的电位器。
    - 问题3:功率等级不足。
    - 解决方案:选择更高功率等级的型号,确保符合应用要求。

    7. 总结和推荐


    综上所述,3386系列是一款高性能、多用途的精密电位器,特别适合需要高精度和可靠性的应用场景。其卓越的温度稳定性、防潮和抗振动能力使其在恶劣条件下仍能表现出色。我们强烈推荐此产品,尤其是在医疗、通信和精密测量等领域。

3386W-1-503LF参数

参数
电阻值 50KΩ
精度 ±10%
额定功率 500mW
温度系数 ±100ppm/℃
额定电压 -
锥度 -
长*宽*高 9.53mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

3386W-1-503LF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3386W-1-503LF数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3386W-1-503LF 3386W-1-503LF数据手册

3386W-1-503LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ ¥ 3.332
100+ ¥ 2.99
150+ ¥ 2.938
200+ ¥ 2.912
库存: 500
起订量: 50 增量: 50
交货地:
最小起订量为:50
合计: ¥ 166.6
