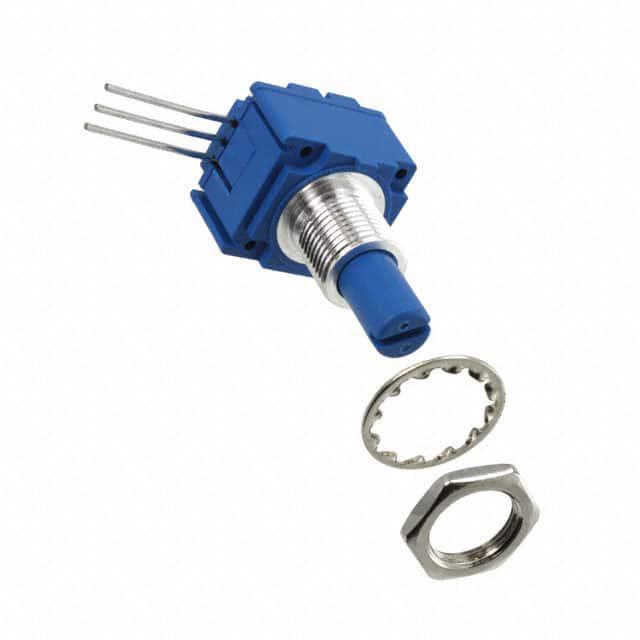

91A1A-B24-D20L

厂牌: BOURNS
产品描述: 100KΩ ±20% 500mW ±1000ppm/℃ 对数 面板安装 17.45mm*15.88mm*17.46mm
供应商型号: 91A1A-B24-D20L
供应商: Master
标准整包数: 5
BOURNS 电位器及其他可变电阻器 91A1A-B24-D20L

91A1A-B24-D20L概述


    产品简介


    Model 91, 92, 93, 94 和 95 是一组单转面板控制旋钮,型号包括单节段(single-turn)和多种安装方式(如直插式PC脚,钩形接线片和焊片)。这些旋钮广泛应用于各种电子设备中,例如音响系统、仪器仪表和工业控制系统,提供对电阻值的精确调节和电气隔离。

    技术参数


    - 电阻范围:线性渐变 (A, B, E, H) 在 1K ohms 到 1 megohm;音频渐变 (C, D, F, G, S, T) 在 1K ohms 到 1 megohm。
    - 总电阻容差:线性与音频渐变均可达到 10% 或 20%。
    - 独立线性误差:线性与音频渐变均为 ±5%。
    - 最小有效电阻:2 ohms。
    - 最大机械角度:240° ± 5°(线性),225° ± 5°(音频)。
    - 接触电阻变化:±1% 或 3 ohms(取较大者)。
    - 介质耐电压:1500 VAC(海平面),500 VAC(70,000英尺)。
    - 绝缘电阻:1,000 megohms。
    - 功率额定值:+70°C 单节段 1W(线性),0.5W(音频);多节段 0.5W/节(线性),0.25W/节(音频)。
    - 操作温度范围:-40°C 至 +125°C。
    - 振动:15 G。
    - 冲击:30 G。
    - 负载寿命:1,000小时。
    - 旋转寿命:无载状态下100,000次循环。
    - 防水等级:IP 40。
    - 防静电等级:1(HBM)。

    产品特点和优势


    1. 多样化针脚配置:可适应不同接口需求。
    2. 金属或塑料轴选项:满足不同的机械强度要求。
    3. 符合RoHS标准:环保合规。
    4. 优秀的电气隔离性能:几乎无限的电路隔离能力。

    应用案例和使用建议


    应用案例:这些旋钮常用于需要精细调节电阻值的应用场合,例如音量控制、调光装置等。特别适用于需要高度电气隔离和机械强度的应用。
    使用建议:根据应用需求选择合适的电阻范围和梯度类型。对于高频应用,注意环境温度的影响,确保使用条件在规定的范围内。建议在高温环境下降低工作负荷,延长使用寿命。

    兼容性和支持


    这些旋钮具有较强的兼容性,能够与多种设备配合使用。Bourns公司提供了详尽的技术支持和售后服务,包括产品咨询、故障排除和技术文档支持。

    常见问题与解决方案


    1. Q: 接触电阻过高怎么办?
    - A: 检查连接点是否清洁,必要时重新焊接或更换新的连接部件。

    2. Q: 旋转寿命过短怎么办?
    - A: 减少使用频率或调整负载,避免超负荷运行。

    3. Q: 无法正常工作怎么办?
    - A: 确认电源是否稳定,检查外部电路是否有短路现象。

    总结和推荐


    Model 91, 92, 93, 94 和 95 系列旋钮凭借其出色的电气隔离能力和多样的配置选项,成为市场上一款高性能的单转面板控制旋钮。对于需要高精度电阻调节和优良电气性能的应用场合,这些旋钮是一个理想的选择。总体而言,强烈推荐这些产品用于各类工业控制和消费电子产品中。

91A1A-B24-D20L参数

参数
电阻值 100KΩ
精度 ±20%
额定功率 500mW
温度系数 ±1000ppm/℃
额定电压 -
锥度 对数
长*宽*高 17.45mm*15.88mm*17.46mm
安装方式 面板安装
零件状态 在售
包装方式 散装

91A1A-B24-D20L厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

91A1A-B24-D20L数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 91A1A-B24-D20L 91A1A-B24-D20L数据手册

91A1A-B24-D20L封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 7.1404 ¥ 60.4788
10+ $ 6.734 ¥ 55.9906
25+ $ 6.6632 ¥ 55.4015
50+ $ 6.273 ¥ 52.157
68+ $ 5.8489 ¥ 48.6315
135+ $ 5.6593 ¥ 47.0302
203+ $ 5.1092 ¥ 41.6419
270+ $ 5.0851 ¥ 41.6419
库存: 1025
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 302.39
