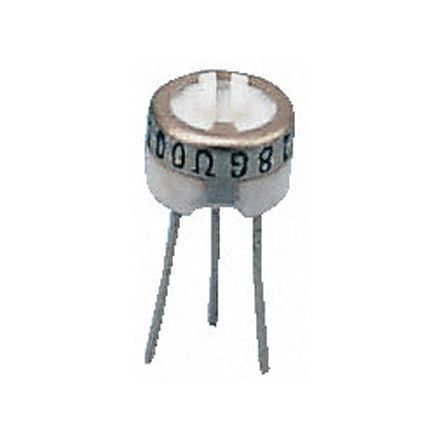

3329H-1-100LF

厂牌: BOURNS
产品描述: 10Ω ±10% 500mW ±100ppm/℃ 通孔安装 4.57mm(高度)
供应商型号: 3329H-1-100LF
供应商: 国内现货
标准整包数: 1
BOURNS 电位器及其他可变电阻器 3329H-1-100LF

3329H-1-100LF概述


    产品简介


    3329系列是一款1/4英寸圆形可调电阻器(Trimpot),具有单圈调整和陶瓷材料的特点。它适用于工业应用,并且是密封式的。这款可调电阻器具有五种标准终端样式,适合于多种不同需求的应用。此外,该产品还提供带状包装,便于自动化装配和运输。根据手册,该产品已列于MIL-PRF-22097和High-Rel MIL-PRF-39035的QPL列表中,证明了其在军事和高可靠性应用中的适用性。另外,其RoHS合规版本也是可选的,以符合环保要求。

    技术参数


    - 标准阻值范围:10欧姆至1兆欧姆。
    - 阻值公差:±10%(更紧密的公差也可用)。
    - 绝对最小阻值:1% 或 2欧姆(取较高者)。
    - 接触电阻变化:最大3%或3欧姆(取较高者)。
    - 电压调整精度:±0.05%。
    - 阻值调整精度:±0.15%。
    - 分辨率:无限可调。
    - 绝缘电阻:最小1,000兆欧姆(500 VDC下)。
    - 耐压强度:海平面600 VAC,80,000英尺处250 VAC。
    - 调整角度:约240度。
    - 温度系数:±100 ppm/℃。
    - 功率额定值:在85°C时为0.5瓦特,在150°C时为0瓦特。
    - 温度范围:-55°C至+150°C。
    - 机械角度:约260度。
    - 扭矩:最大5.0盎司英寸。
    - 止动强度:最小5.0盎司英寸。
    - 终端:可焊引脚。
    - 重量:0.02盎司。

    产品特点和优势


    - 工业应用:密封设计使其能够在恶劣环境中可靠运行。
    - 多终端样式:提供多种终端样式以适应不同的安装需求。
    - 环保认证:RoHS合规版本确保其符合环境保护法规。
    - 高精度调整:分辨率无限可调,电压和阻值调整精度高。
    - 耐用性强:能够承受振动、冲击和湿度测试。

    应用案例和使用建议


    该产品常用于工业自动化设备、仪器仪表、航空航天等领域。例如,在工业控制系统中,它可以用来调节和校准各种参数,如电流、电压等。在使用过程中,需要注意定期检查和维护以确保其正常工作。由于其体积小、精度高,也适合于便携式设备和嵌入式系统。

    兼容性和支持


    该产品与大多数电路板和设备兼容,特别是在需要小尺寸和高精度的应用场合。制造商提供了详细的安装和维护指南,用户可以通过电话或电子邮件联系厂商获取技术支持。同时,厂商还提供了调整工具(H-90)来辅助安装和调试。

    常见问题与解决方案


    - 问题:安装后无法正常调整。
    - 解决方案:请检查引脚是否正确焊接,确保连接无误。如果仍存在问题,请联系技术支持。
    - 问题:阻值不稳定。
    - 解决方案:可能是由于接触不良或内部损坏导致的,建议更换新的电阻器并重新校准。

    总结和推荐


    总体而言,3329系列可调电阻器(Trimpot)是一款高性能、高可靠性的电子元器件。其广泛的阻值范围、高精度调整能力和良好的环境适应性使其成为许多工业和科研应用的理想选择。鉴于其优良的品质和全面的技术支持,我们强烈推荐使用该产品。

3329H-1-100LF参数

参数
电阻值 10Ω
精度 ±10%
额定功率 500mW
温度系数 ±100ppm/℃
锥度 -
额定电压 -
长*宽*高 4.57mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

3329H-1-100LF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3329H-1-100LF数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3329H-1-100LF 3329H-1-100LF数据手册

3329H-1-100LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 7.875
300+ ¥ 7.3224
500+ ¥ 7.0783
1500+ ¥ 6.9563
库存: 500
起订量: 10 增量: 50
交货地:
最小起订量为:10
合计: ¥ 78.75
