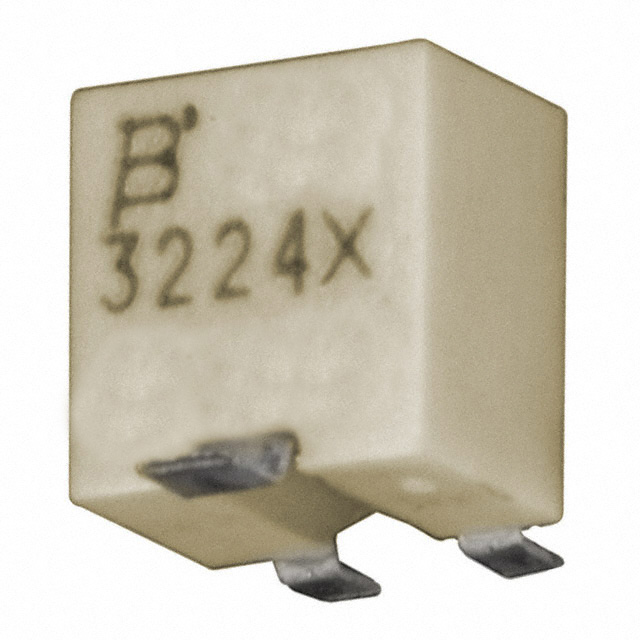

3224X-1-202E

厂牌: BOURNS
产品描述: 2KΩ ±10% 250mW ±100ppm/℃ 线性 贴片安装 5.3mm(高度)
供应商型号: 3224X-1-202E
供应商: 国内现货
标准整包数: 1
BOURNS 电位器及其他可变电阻器 3224X-1-202E

3224X-1-202E概述


    产品简介


    本产品是一款表面贴装型四毫米方形陶瓷电位器,属于工业级密封式产品。它的主要功能是作为调节器,应用于各种电子电路中,如通信设备、仪器仪表、自动化控制系统等。产品设计遵循EIA/EIAJ/IPC/VECI SMD标准,确保其在多种应用场合下的稳定性和可靠性。

    技术参数


    - 电阻范围:10欧姆至2兆欧姆
    - 电阻精度:±10%标准
    - 绝对最小电阻:1%或2.0欧姆(以较大者为准)
    - 接触电阻变化:1%或3欧姆最大
    - 分辨率:几乎无限
    - 绝缘电阻:最小500伏直流100兆欧姆
    - 介电强度:海平面600伏交流电(1分钟)
    - 调整角度:名义上12转
    - 功率等级(最高300伏):
    - 85°C时:0.25瓦
    - 150°C时:0瓦
    - 温度范围:-65°C至+150°C
    - 温度系数:±100 ppm/°C
    - 密封测试:85°C氟里昂60秒
    - 振动:20 G TRS±1%,VRS±1%
    - 冲击:100 G TRS±1%,VRS±1%
    - 负载寿命:85°C额定功率下1,000小时
    - 旋转循环:200次
    - 热冲击:5个周期TR±2%,VR±1%
    - 湿度测试:MIL-STD 202方法106,TRS±2%,IR 10兆欧姆
    - 防燃性:UL94V0

    产品特点和优势


    - 密封设计:可承受板洗处理,延长使用寿命。
    - 低CRV(电压变化率):仅1%。
    - 多圈调节:方便精确调整,避免单圈调节可能带来的误差。
    - 符合RoHS标准:绿色环保。
    - 设计紧凑:尺寸仅为4毫米平方,适合空间受限的应用场合。
    - 高可靠性:经受极端环境条件(高温、低温、高湿等)考验,适合恶劣环境使用。

    应用案例和使用建议


    应用场景:在通信设备中作为信号调节器,在汽车电子系统中用于控制传感器输出信号,在自动化控制中用于调节电流和电压。
    使用建议:
    - 在进行表面贴装时,应确保焊点均匀,避免虚焊现象。
    - 调节时应注意角度,避免过度旋转造成机械损伤。
    - 安装时应避免直接暴露在高温、高湿环境下,如不可避免,则需考虑额外的防护措施。

    兼容性和支持


    该产品可以与其他符合EIA/EIAJ/IPC/VECI SMD标准的电子元件和设备兼容。厂商提供详尽的技术支持,包括产品的安装、调试和维护指导。若遇到任何问题,可以通过官方技术支持热线获取帮助。

    常见问题与解决方案


    问题1:电位器在长时间使用后出现接触不良。
    解决方案:定期检查并清理接触点,必要时更换新的电位器。
    问题2:电位器在调节过程中出现卡顿。
    解决方案:检查是否存在机械磨损,如有必要可润滑转动部分。
    问题3:电位器的绝缘电阻下降。
    解决方案:避免将电位器置于潮湿环境中,如需要可在表面加涂防潮涂层。

    总结和推荐


    综上所述,这款4毫米表面贴装型电位器凭借其高精度、高可靠性和广泛的工作温度范围,非常适合应用于各类工业控制系统中。其独特的多圈调节功能使得它能够在复杂环境条件下保持稳定的性能表现。虽然价格相对较高,但考虑到其出色的耐用性和高可靠性,我们仍强烈推荐使用该产品。
    该产品的优点包括:
    - 高精度和稳定性:保证信号调节的准确性和可靠性。
    - 广泛的适用范围:可以在不同温度和湿度环境下稳定工作。
    - 绿色环保:符合RoHS标准,对环境友好。
    对于需要高精度、高稳定性的应用场合,强烈推荐使用这款4毫米表面贴装型电位器。

3224X-1-202E参数

参数
电阻值 2KΩ
精度 ±10%
额定功率 250mW
温度系数 ±100ppm/℃
锥度 线性
额定电压 -
长*宽*高 5.3mm(高度)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

3224X-1-202E厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3224X-1-202E数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3224X-1-202E 3224X-1-202E数据手册

3224X-1-202E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ ¥ 9.52
100+ ¥ 8.51
150+ ¥ 8.362
200+ ¥ 8.288
库存: 200
起订量: 50 增量: 200
交货地:
最小起订量为:50
合计: ¥ 476
