91A2A-B28-D15/D15L

厂牌: BOURNS
产品描述: 10KΩ ±20% 250mW ±1000ppm/℃ 对数 面板安装 17.45mm*15.88mm*17.46mm
供应商型号: ET-9357858
供应商: 海外现货
标准整包数: 1

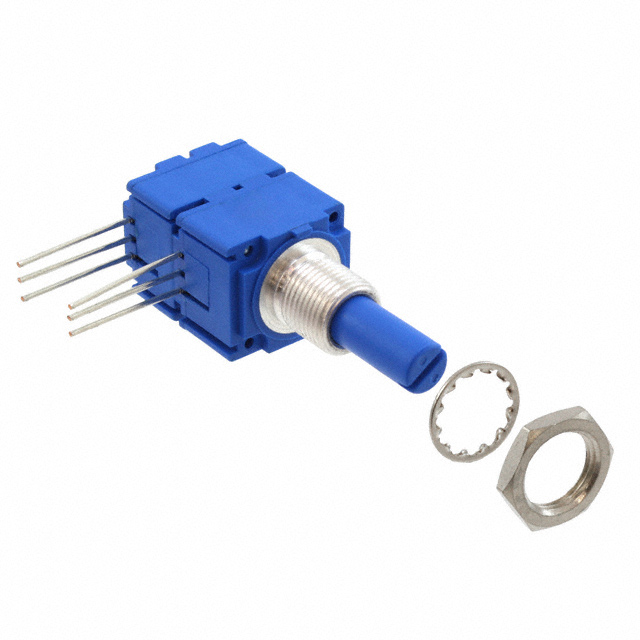

BOURNS 电位器及其他可变电阻器 91A2A-B28-D15/D15L

91A2A-B28-D15/D15L概述


    产品简介


    Model 91, 92, 93, 94 & 95 - 5/8˝ Square Single-Turn Panel Control
    Model 91至Model 95是一系列5/8英寸方形单转面板控制电位器,适用于各种需要高精度和可靠性的应用场合。这些电位器可用于调节电压或电流,广泛应用于汽车、工业自动化、家电和消费电子等领域。

    技术参数


    以下是Model 91至Model 95的主要技术参数:
    - 电阻范围:线性梯度(A, B, E, H)为1 KΩ至1兆欧,音频梯度(C, D, F, G, S, T)为1 KΩ至1兆欧。
    - 总电阻容差:线性梯度(B, E)为10%或20%,音频梯度(D, G, S, T)为10%;对于Cermet元素,线性梯度(A, H)为100Ω至1兆欧,音频梯度(C, F)为1千欧至1兆欧。
    - 独立线性度:±5%。
    - 最小有效电阻:2Ω最大。
    - 绝对角度:线性梯度为240°±5°,音频梯度为225°±5°。
    - 接触电阻变化:±1%或3Ω(取较大值)。
    - 介质耐压:海平面1,500 VAC,70,000英尺高度下500 VAC。
    - 绝缘电阻:500 VDC下最小1,000兆欧。
    - 功率额定值:线性梯度在+70°C下单单元组装为1瓦,多单元组装为0.5瓦/节;音频梯度为0.5瓦,+70°C下单单元组装为2瓦,多单元组装为1瓦/节;+125°C下为0瓦。
    - 工作温度范围:-40°C至+125°C。
    - 存储温度范围:-55°C至+125°C。
    - 振动强度:15G。
    - 冲击强度:30G。

    产品特点和优势


    Model 91至Model 95系列电位器具有以下显著特点和优势:
    - 多种引脚配置:提供不同的引脚配置选项,以适应不同应用场景。
    - 电气电路隔离:具有几乎无限的电气电路隔离能力。
    - 材料选择:提供金属或塑料轴选项,满足不同环境需求。
    - 符合RoHS标准:无铅环保设计,符合国际标准。
    - 机械强度:出色的机械强度和耐用性,适用于各种恶劣环境。

    应用案例和使用建议


    应用案例
    Model 91至Model 95系列电位器广泛应用于以下领域:
    - 汽车仪表盘:用于调节电压和电流,确保仪表显示准确。
    - 工业控制系统:调节和控制电机驱动系统的电压和电流。
    - 家用电器:如空调、洗衣机等,用于调节电源电压。
    使用建议
    - 正确安装:确保按照手册中的说明进行安装,避免损坏电位器。
    - 负载匹配:根据实际应用选择合适的负载电阻,避免过载导致损坏。
    - 定期维护:定期清洁和检查电位器,确保长期稳定运行。

    兼容性和支持


    Model 91至Model 95系列电位器与其他Bourns产品兼容,并且厂商提供了详尽的技术支持和维护服务,包括在线文档、客户支持热线和技术论坛。

    常见问题与解决方案


    - Q: 电位器出现接触不良?
    - A: 检查是否安装正确,确保接触点没有氧化或松动。
    - Q: 电位器使用寿命短?
    - A: 确保负载电阻匹配并保持良好的维护。
    - Q: 电位器无法正常调节?
    - A: 检查是否有物理障碍或内部连接问题。

    总结和推荐


    综合评估:
    Model 91至Model 95系列电位器凭借其高精度、稳定性和可靠性,成为各类应用的理想选择。其广泛的适用性和优良的性能使其在市场上具有较强的竞争力。
    推荐:
    强烈推荐Model 91至Model 95系列电位器,特别适用于需要高精度和高可靠性的应用场景。建议用户在购买前仔细阅读技术手册,确保产品符合具体应用需求。

91A2A-B28-D15/D15L参数

参数
电阻值 10KΩ
精度 ±20%
额定功率 250mW
温度系数 ±1000ppm/℃
锥度 对数
额定电压 -
长*宽*高 17.45mm*15.88mm*17.46mm
安装方式 面板安装
零件状态 在售
包装方式 托盘

91A2A-B28-D15/D15L厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

91A2A-B28-D15/D15L数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 91A2A-B28-D15/D15L 91A2A-B28-D15/D15L数据手册

91A2A-B28-D15/D15L封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 15.0978 ¥ 127.576
3+ $ 14.7115 ¥ 124.3125
5+ $ 12.8355 ¥ 108.4599
10+ $ 12.488 ¥ 105.5236
20+ $ 10.7349 ¥ 90.7097
50+ $ 9.2315 ¥ 78.0065
库存: 76
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 127.57
