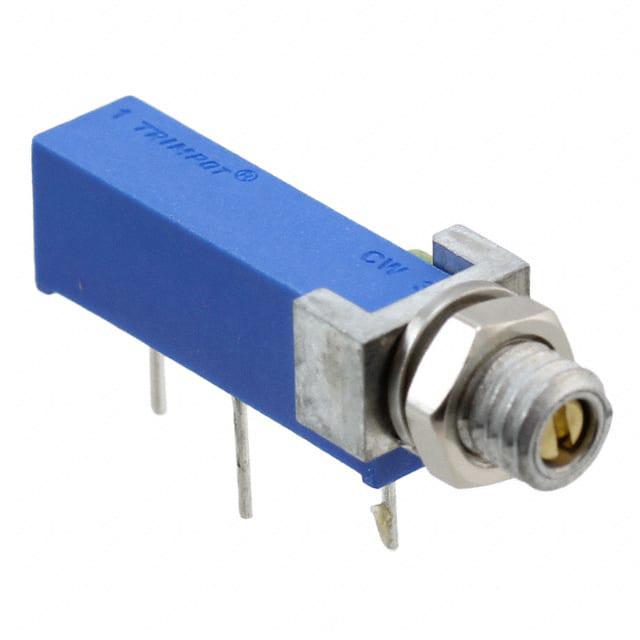

3006P-1-502ZLF

厂牌: BOURNS
产品描述: 5KΩ ±10% 750mW ±100ppm/℃ 线性 通孔安装,面板安装 6.35mm(高度)
供应商型号: 1854299
供应商: 海外现货
标准整包数: 1
BOURNS 电位器及其他可变电阻器 3006P-1-502ZLF

3006P-1-502ZLF概述


    产品简介


    Trimpot® Trimming Potentiometer(3006系列)
    Trimpot® Trimming Potentiometer(型号3006)是一款多圈线性调节电位器,专为工业应用而设计。该电位器采用矩形外形设计,便于安装在面板上。其低板载轮廓仅为1/4英寸高,使它在PCB上占用空间更小。此外,该产品还提供透明外壳版本,使得调节更加方便快捷,无需额外的连接和仪器。RoHS合规版本也可供选择,满足现代环保要求。

    技术参数


    - 标准电阻范围:10 Ω 至 5 MΩ
    - 电阻精度:±10%(可提供更紧密的精度)
    - 绝对最小电阻:1.0% 或 2 Ω(以较高者为准)
    - 接触电阻变化:1.0% 或 1 Ω(以较高者为准)
    - 调整电压精度:±0.01%
    - 调整电阻精度:±0.05%
    - 绝缘电阻:≥500 VDC,1,000 MΩ
    - 介电强度:海平面 1,000 Vac;海拔 80,000 英尺 250 Vac
    - 调整角度:15 转(名义值)
    - 功率额定值(最大 400 V):70 °C 下 0.75 瓦;125 °C 下 0 瓦
    - 温度范围:-55 °C 至 +125 °C
    - 温度系数:±100 ppm/°C
    - 密封测试:85 °C Fluorinert(仅限3M Co.注册商标)
    - 环境适应性:经过96小时 MIL-STD-202方法103湿度测试、20G振动测试和50G冲击测试
    - 寿命测试:1,000 小时负载寿命;200次旋转寿命
    - 机械特性:最大扭矩 5.0 oz-in;焊盘可焊接
    - 重量:约0.04盎司
    - 包装:标准装25个/管;带面板安装3006W装72个/盒

    产品特点和优势


    Trimpot® Trimming Potentiometer(3006系列)具有多种独特功能和优势,使其在工业控制和测量应用中脱颖而出:
    - 低轮廓设计:仅1/4英寸高,节省PCB空间。
    - 透明外壳选项:允许视觉调节,无需额外工具或仪器。
    - RoHS合规:满足环保法规要求,适合广泛的应用场合。
    - 耐久性强:通过严格环境测试,适用于恶劣条件下的长期使用。
    - 调节灵活性:提供15转的调节角度,适用于精细控制需求。
    - 高精度:±0.05% 的电阻调整精度确保稳定性能。
    - 高绝缘电阻:≥500 VDC 和 ≥1,000 MΩ 的绝缘性能保证安全可靠的操作。

    应用案例和使用建议


    应用案例:
    - 工业自动化控制系统:用于精确调整电机速度或压力设定点。
    - 测量仪表:作为精密调节元件用于校准设备。
    - 医疗设备:需要高精度和高稳定性的场合,如呼吸机或心电图机中的调节部件。
    使用建议:
    - 在选择合适的产品型号时,请根据具体的应用需求选择合适的电阻值、调节数量及封装方式。
    - 对于需要极高精度和耐久性的应用场合,建议选择透明外壳版本,以便实时监控调节状态。
    - 建议将电位器安装在不易受到振动和冲击的位置,以避免因外部因素导致的性能变化。
    - 在进行大规模生产之前,建议进行详细的功能测试和环境适应性测试,确保所有组件都能正常工作。

    兼容性和支持


    Trimpot® Trimming Potentiometer(3006系列)提供了广泛的封装选项和配件,如3006W面板安装版本和调整工具H-90。这些配置能够满足不同的安装需求和使用习惯。
    Bourns公司为该系列产品提供详尽的技术文档和客户服务支持,包括安装指南、应用笔记和技术咨询。此外,用户还可以访问Bourns官方网站以获取更多技术资源和产品信息。

    常见问题与解决方案


    1. 问题:电位器在高温环境下无法正常工作。
    - 解决方案:检查并确保所选型号符合70°C下0.75瓦的功率等级,并且工作温度不超过此范围。
    2. 问题:设备在长时间使用后出现接触电阻变化问题。
    - 解决方案:考虑更换更高质量的型号,如紧固度更高的版本或者更高温度系数的型号。
    3. 问题:设备在潮湿环境中表现不稳定。
    - 解决方案:检查是否已经通过了MIL-STD-202方法103规定的96小时湿度测试。如未达标,需选择带有更好密封性能的型号。

    总结和推荐


    综上所述,Trimpot® Trimming Potentiometer(3006系列)凭借其低板载轮廓、透明外壳、高精度调整、强大的环境适应能力和广泛的兼容性,在众多应用场合中表现出色。无论是工业自动化还是医疗设备领域,这款电位器都是值得信赖的选择。强烈推荐在需要高精度、高可靠性和良好环境适应性的应用场合中选用此产品。

3006P-1-502ZLF参数

参数
电阻值 5KΩ
精度 ±10%
额定功率 750mW
温度系数 ±100ppm/℃
额定电压 -
锥度 线性
长*宽*高 6.35mm(高度)
安装方式 通孔安装,面板安装
零件状态 在售
包装方式 管装

3006P-1-502ZLF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3006P-1-502ZLF数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3006P-1-502ZLF 3006P-1-502ZLF数据手册

3006P-1-502ZLF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 44.8162
2+ ¥ 40.1988
3+ ¥ 35.3098
5+ ¥ 33.9517
10+ ¥ 32.5936
20+ ¥ 30.4207
50+ ¥ 29.8775
100+ ¥ 29.8775
库存: 125
起订量: 2 增量: 0
交货地:
最小起订量为:2
合计: ¥ 80.39
