PDA241-SRT00-504A2

厂牌: BOURNS
产品描述: 500KΩ ±15% 250mW 对数 250V 面板安装 31.8mm(长度)*24.2mm(宽度)
供应商型号: 1867154
供应商: element14
标准整包数: 1

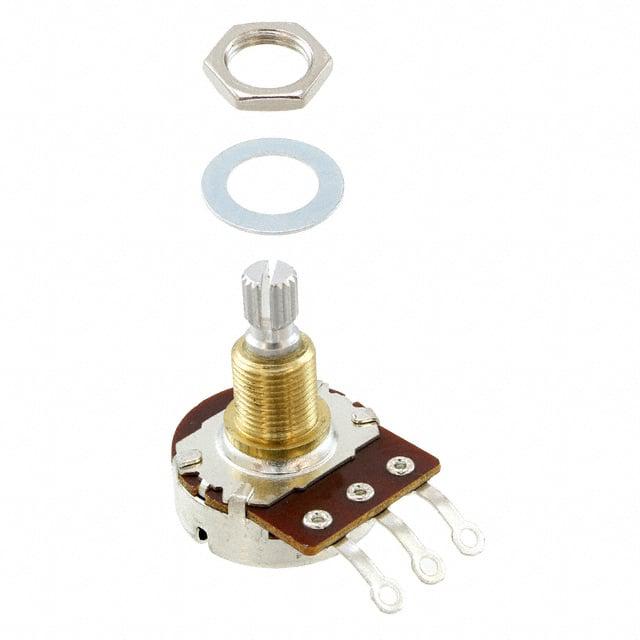

BOURNS 电位器及其他可变电阻器 PDA241-SRT00-504A2

PDA241-SRT00-504A2概述

    PDA24 - 24 mm Long Life Potentiometer

    产品简介


    PDA24 是一款长寿命电位器,广泛应用于音乐设备如电吉他和低音吉他以及吉他放大器中。该电位器提供了标准扭矩和高扭矩选项,具有长寿命碳素元件和多种阻值选择。此外,它还提供平滑或螺纹轴选项,以适应不同的应用需求。

    技术参数


    - 标准阻值:从10K到1M欧姆
    - 标准阻值公差:±15%
    - 工作温度范围:-10°C 到 +70°C
    - 功率额定值:
    - 线性锥度:0.5瓦
    - 音频锥度:0.25瓦
    - 最大工作电压:
    - 线性锥度:500V
    - 音频锥度:250V
    - 旋转噪声:最大100 mV
    - 机械角度:300° ±5°
    - 旋转扭矩:
    - 标准:20至40克·厘米
    - 高扭矩:70至100克·厘米
    - 停止强度:最小7千克·厘米
    - 旋转寿命:20万次旋转
    - 焊接条件:
    - 手工焊接:300°C,不超过3秒
    - 波峰焊接:260°C,不超过5秒
    - 硬件配置:每个电位器随附一个平垫圈和安装螺母

    产品特点和优势


    - 长寿命碳素元件:延长使用寿命,适合长期使用。
    - 多种阻值选择:满足不同应用需求。
    - 螺纹轴和平滑轴:可选择适用于不同安装要求的轴。
    - 抗旋转针脚:确保安装后的稳定性。
    - 符合RoHS标准:环保材料,满足国际标准。

    应用案例和使用建议


    PDA24 主要用于电吉他、低音吉他和吉他放大器中。在这些应用中,它能提供稳定的信号调节能力。为了优化性能,建议在高扭矩应用中选择高扭矩版本,并确保良好的散热环境以延长使用寿命。

    兼容性和支持


    PDA24 可与其他标准硬件兼容。Bourns公司提供全面的技术支持,包括产品文档、技术咨询和售后服务。用户可以访问Bourns官网获取更多支持信息。

    常见问题与解决方案


    - 问题1:旋转时噪音大
    - 解决方案:检查是否安装不当或阻值选择不合适,适当调整或更换型号。
    - 问题2:旋转扭矩异常
    - 解决方案:确认是否选择了合适的扭矩版本,如有需要可更换为更高扭矩版本。
    - 问题3:长时间使用后失效
    - 解决方案:考虑选用长寿命版本或定期维护以延长使用寿命。

    总结和推荐


    PDA24 是一款高性能的长寿命电位器,具备多种阻值选择和优良的机械特性。其在音乐设备中表现出色,具有较高的可靠性和耐用性。我们强烈推荐此款电位器给需要稳定信号调节能力的应用场合。

PDA241-SRT00-504A2参数

参数
电阻值 500KΩ
精度 ±15%
额定功率 250mW
温度系数 -
额定电压 250V
锥度 对数
长*宽*高 31.8mm(长度)*24.2mm(宽度)
安装方式 面板安装
零件状态 停产
包装方式 散装

PDA241-SRT00-504A2厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

PDA241-SRT00-504A2数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS PDA241-SRT00-504A2 PDA241-SRT00-504A2数据手册

PDA241-SRT00-504A2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.3103 ¥ 36.0768
10+ $ 2.6872 ¥ 22.4917
100+ $ 2.5077 ¥ 20.9894
250+ $ 2.4962 ¥ 20.8928
560+ $ 2.4179 ¥ 20.2382
1120+ $ 2.341 ¥ 19.5944
2800+ $ 2.2949 ¥ 19.2081
库存: 2
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 36.07
