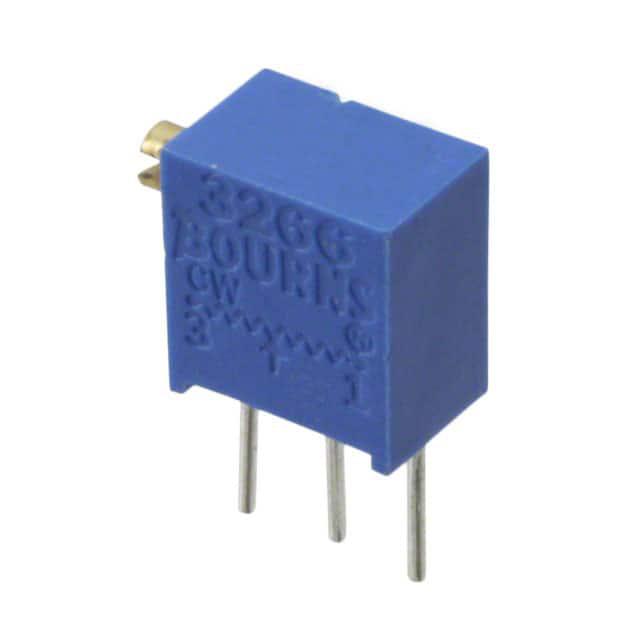

3266Z-1-104LF

厂牌: BOURNS
产品描述: 100KΩ ±10% 250mW ±100ppm/℃ 线性 通孔安装 6.35mm*4.31mm*6.85mm
供应商型号: N-3266Z-1-104LF
供应商: 云汉优选
标准整包数: 1
BOURNS 电位器及其他可变电阻器 3266Z-1-104LF

3266Z-1-104LF概述


    产品简介


    产品类型:
    3266 - 1/4" Square Trimpot® 调节电位器是一种用于精密调节电阻值的电子元件。这类电位器通常应用于需要精确调整电阻的应用场合。
    主要功能:
    - 可以在10 Ω到1兆欧姆的范围内进行精确调节。
    - 适用于各种工业和消费电子设备,可用于电路板调试和校准。
    应用领域:
    广泛应用于各类工业控制系统、消费电子产品、实验室设备、医疗仪器以及航空航天等领域。

    技术参数


    - 标准电阻范围: 10 Ω 至 1兆欧姆
    - 电阻容差: ±10%
    - 绝对最小电阻: 1% 或 2 欧姆(取较大者)
    - 接触电阻变化: 3.0% 或 3 欧姆(取较大者)
    - 可调性:
    - 电压分压器精度:±0.02%
    - 阻流计精度:±0.05%
    - 分辨率:无限
    - 绝缘电阻: 1,000 兆欧(500 VDC)
    - 介电强度:
    - 海平面:600 VAC
    - 80,000 英尺:250 VAC
    - 有效行程: 12 转
    - 功率额定值(最大300伏特):
    - 70°C:0.25 瓦
    - 150°C:0 瓦
    - 温度范围: -55°C 至 +125°C
    - 温度系数: ±100 ppm/°C
    - 密封测试: 85°C 氟化烃
    - 湿度测试: MIL-STD-202 方法 103,96 小时
    - 振动: 30 G,1%ΔTR;1%ΔVR
    - 冲击: 100 G,1%ΔTR;1%ΔVR
    - 负载寿命: 1,000 小时,0.25 瓦,70°C
    - 旋转寿命: 200 周期

    产品特点和优势


    - 多功能性: 可选配多圈/瓷质/工业/密封型设计,满足不同应用场景的需求。
    - 易清洗: 立柱设计使得PC板可以彻底清洗。
    - 包装方式: 支持带和卷包包装。
    - 环保合规: RoHS 合规版本可供选择。
    - 独特的调节功能: 提供无限制的分辨率和高精度调整能力,确保精确度。

    应用案例和使用建议


    应用案例:
    3266 - 1/4" Square Trimpot® 调节电位器常用于电子设备的调试和校准过程中。例如,在实验室设备中,它可以通过微调电阻来优化设备性能;在消费电子产品中,它则用于音频系统中的音量控制。
    使用建议:
    - 在使用过程中,应注意温度和湿度对电阻的影响,避免过高温度和湿度导致电阻变化。
    - 定期检查并清洗PC板,确保电位器的有效行程不受阻塞。
    - 由于其具备高精度和稳定性的特点,建议在需要精细调节的应用中使用。

    兼容性和支持


    - 兼容性: 该电位器支持多种连接终端和包装设计,可与多种电子设备和电路板兼容。
    - 支持和维护: Bourns公司提供技术支持和产品咨询,对于特定应用中的问题,建议直接联系制造商获得支持。

    常见问题与解决方案


    - 问题1: 温度过高导致电阻变化。
    - 解决方案: 严格遵守规定的温度范围,并定期检查设备温度。
    - 问题2: 使用过程中发现电阻读数不稳定。
    - 解决方案: 检查连接是否稳固,是否有外部干扰,并考虑进行清洗或重新焊接。
    - 问题3: 密封失效导致性能下降。
    - 解决方案: 按照厂商规定进行密封测试,并定期更换密封件。

    总结和推荐


    综合评估:
    3266 - 1/4" Square Trimpot® 调节电位器是一款功能强大且应用广泛的精密调节电位器。它具备高精度、多功能性及良好的环境适应性,适用于多种工业和消费电子产品。
    推荐结论:
    鉴于其卓越的性能和可靠性,强烈推荐在需要高精度和稳定性调节的电路设计中使用3266 - 1/4" Square Trimpot® 调节电位器。无论是实验室设备还是消费电子产品,这款电位器都能提供出色的表现。

3266Z-1-104LF参数

参数
电阻值 100KΩ
精度 ±10%
额定功率 250mW
温度系数 ±100ppm/℃
额定电压 -
锥度 线性
长*宽*高 6.35mm*4.31mm*6.85mm
安装方式 通孔安装
零件状态 在售
包装方式 管装

3266Z-1-104LF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3266Z-1-104LF数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3266Z-1-104LF 3266Z-1-104LF数据手册

3266Z-1-104LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
75+ $ 1.484 ¥ 12.614
库存: 90
起订量: 75 增量: 1
交货地:
最小起订量为:75
合计: ¥ 946.05
