首页  >  产品百科  >  PCW1J-B24-KAB103L

PCW1J-B24-KAB103L

厂牌: BOURNS
产品描述: 10KΩ ±20% 750mW ±1000ppm/℃ 线性 面板安装 23.37mm*22.2mm*27.36mm
供应商型号: PCW1J-B24-KAB103L
供应商: 国内现货
标准整包数: 1

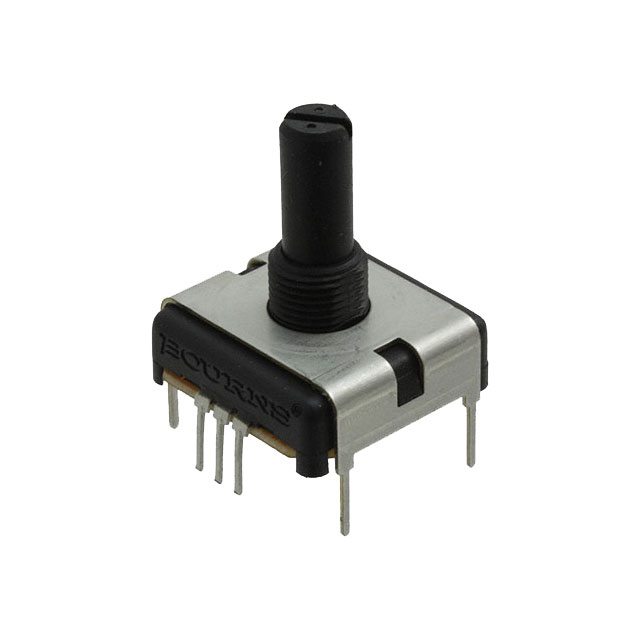

BOURNS 电位器及其他可变电阻器 PCW1J-B24-KAB103L

PCW1J-B24-KAB103L概述

    电子元器件产品技术手册:PC“Slimline”面板控制

    1. 产品简介


    PC“Slimline” 22 mm Square Single Turn Panel Control(PC“Slimline” 22毫米方形单圈面板控制)是一种专为紧凑型应用设计的电位计。该产品提供多种阻值范围和不同的线性及音频调制版本,适用于各种工业和消费电子产品。此电位计具有空间节省设计,可以用于旋转调节电压、电流或其他模拟信号。

    2. 技术参数


    - 阻值范围:
    - 线性梯度:500 欧姆至 1 兆欧
    - 音频梯度:1 千欧至 500 千欧
    - 总电阻容差:±20%
    - 独立线性度:±5%
    - 最小有效电阻:5 欧姆最大
    - 有效电气角度:270° ± 5°
    - 接触电阻变化:7% 的总电阻
    - 介质耐压(MIL-STD-202, 方法 301):
    - 海平面:1,000 VAC 最小
    - 70,000 英尺:500 VAC 最小
    - 绝缘电阻(500 V):1,000 欧姆最小
    - 功率等级(70°C,电压限制于功率耗散或 350 VAC 中较小者):
    - 线性:0.75 瓦特
    - 音频:0.25 瓦特
    - 理论分辨率:基本无限
    - 环境特性:
    - 工作温度范围:+1°C 至 +125°C
    - 存储温度范围:-40°C 至 +125°C
    - 温度系数:±1000 ppm/°C
    - 机械特性:
    - 停止强度:79.09 N-cm(7 磅-英寸)
    - 机械角度:300° ± 5°
    - 转矩:
    - 启动(有定位):0.5-1.5 N-cm(0.75-2.25 盎司-英寸)
    - 启动(无定位):1.5 N-cm(2.25 盎司-英寸)最大
    - 运行(无定位):0.18 到 1.06 N-cm(0.25 到 1.5 盎司-英寸)

    3. 产品特点和优势


    - RoHS合规:符合欧盟RoHS指令要求。
    - 空间节约设计:紧凑的设计使得它可以方便地安装在狭小的空间内。
    - 广泛的选择:提供广泛的阻值选择和线性/音频调制版本,以适应不同应用需求。
    - 安装便捷:可选PC插针或焊片终端,方便安装和连接。
    - 定制化选项:提供轴和套管的公制选项,以及可选的安装支架。

    4. 应用案例和使用建议


    - 工业控制面板:适用于需要精确调整信号的工业控制面板。
    - 消费电子产品:适用于各种消费电子产品,如音频设备。
    - 使用建议:
    - 在安装时,确保电源和负载之间的连线尽可能短,以减少噪音和干扰。
    - 为了获得最佳效果,建议使用制造商提供的硬件进行安装。

    5. 兼容性和支持


    - 兼容性:此电位计与各种工业标准电气设备兼容,易于集成到现有系统中。
    - 技术支持:制造商提供全面的技术支持,包括使用指南、故障排查等文档。

    6. 常见问题与解决方案


    - 问题:接触电阻不稳定
    - 解决方案:检查接线端子是否松动,必要时重新焊接或紧固螺丝。
    - 问题:无法准确调节
    - 解决方案:检查所选电位计是否符合应用所需的阻值和线性度。

    7. 总结和推荐


    PC“Slimline” 22 mm Square Single Turn Panel Control是一款高性能、高可靠性的电位计产品,具有广泛的应用场景和出色的性能指标。其独特的设计和优越的电气特性使其在市场上具备很强的竞争力。强烈推荐给需要紧凑且高性能电位计的应用场合。

PCW1J-B24-KAB103L参数

参数
电阻值 10KΩ
精度 ±20%
额定功率 750mW
温度系数 ±1000ppm/℃
锥度 线性
额定电压 -
长*宽*高 23.37mm*22.2mm*27.36mm
安装方式 面板安装
零件状态 在售
包装方式 托盘

PCW1J-B24-KAB103L厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

PCW1J-B24-KAB103L数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS PCW1J-B24-KAB103L PCW1J-B24-KAB103L数据手册

PCW1J-B24-KAB103L封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 56.1699
12+ ¥ 55.3085
23+ ¥ 54.1227
45+ ¥ 39.4073
225+ ¥ 35.4661
库存: 158
起订量: 10 增量: 0
交货地:
最小起订量为:1
合计: ¥ 56.16
