首页  >  产品百科  >  3361P-1-101GLF

3361P-1-101GLF

厂牌: BOURNS
产品描述: 100Ω ±10% 500mW ±100ppm/℃ 线性 300V 贴片安装 5.21mm(高度)
供应商型号: 1696055
供应商: 海外现货
标准整包数: 1
BOURNS 电位器及其他可变电阻器 3361P-1-101GLF

3361P-1-101GLF概述


    产品简介

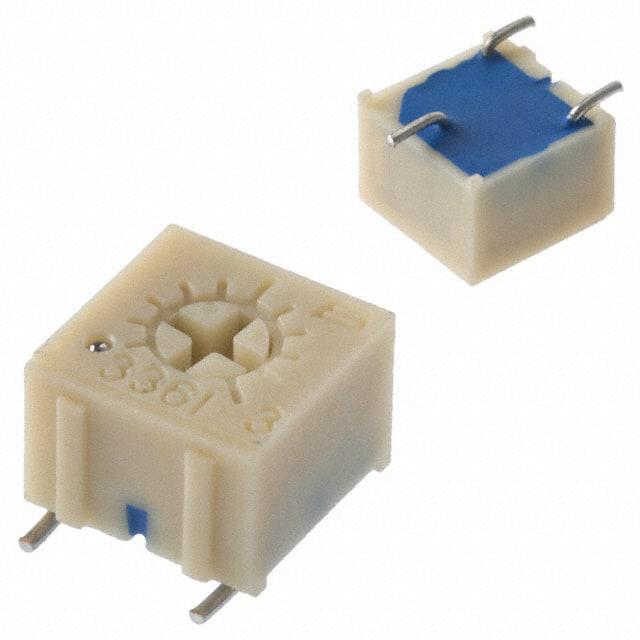

    3361 - 1/4 ˝ Square SMD Trimpot® Trimming Potentiometer(三十三六一型1/4英寸方形表面贴装微调电位计)是一款单圈、碳膜、工业级密封式电位器。它采用微型封装设计,特别适用于自动机器调整接口。该产品具有出色的耐用性和耐恶劣环境的能力,能够承受浸洗过程。此外,它兼容表面安装制造工艺,并符合RoHS标准。

    技术参数


    电气特性
    - 标准电阻范围:10 欧姆至 2 兆欧姆
    - 电阻容差:±10%(可选更紧公差)
    - 绝对最小电阻:1% 或 2 欧姆(取较大者)
    - 接触电阻变化:3% 或 3 欧姆(取较大者)
    - 调整电压:±0.05%
    - 调整电阻:±0.15%
    - 分辨率:无限
    - 绝缘电阻:≥1,000 兆欧(500 VDC)
    - 介电强度:海平面 900 VAC;海拔80,000英尺 350 VAC
    - 调整角度:240°
    环境特性
    - 最大焊接暴露温度/时间:+260°C/20秒(高于255°C)
    - 功率等级:70°C 时为0.5瓦;125°C 时为0瓦
    - 温度范围:-55°C 至 +125°C
    - 温度系数:±100 ppm/°C
    - 密封测试:85°C Fluorinert/60秒
    - 湿度测试:MIL-STD-202 Method 103,96小时
    - 振动测试:30 G(±1% TR;±1% VR)
    - 冲击测试:100 G(±1% TR;±1% VR)
    - 寿命测试:负载寿命 1,000小时 @ 70°C(±3% TR;±3%或3欧姆 CRV)
    物理特性
    - 机械角度:270°
    - 扭矩:≤3.0 oz-in.
    - 止动强度:≥7.0 oz-in.
    - 引脚:焊料引脚
    - 重量:0.02盎司
    - 标记:电阻代码、端子编号、制造商型号号、样式和日期码
    - 刷子位置:50%(实际TR)±10%

    产品特点和优势


    1. 小型化设计:采用微型封装,适合紧凑空间的应用需求。
    2. 高可靠性:适用于恶劣环境和清洗过程,能够保持稳定性能。
    3. 兼容性:符合RoHS标准,支持表面安装制造流程,方便批量生产。
    4. 精确调整:提供无限分辨率,确保精确的电阻调整。
    5. 广泛的适应性:能够适应各种严苛条件下的应用,包括高温和低温环境。

    应用案例和使用建议


    该电位器常用于需要精密调节电阻值的场合,如音频设备、工业自动化控制系统、仪器仪表等。例如,在音频放大器中,可以用来微调音量控制。在工业控制系统中,可以用于调节信号强度或频率。
    使用建议:
    - 在选择电阻值时,考虑实际应用的需求,合理选用标准或特殊阻值。
    - 安装时确保周围环境无尘且符合防水防潮要求。
    - 使用过程中避免过高的振动和冲击,以防影响使用寿命。

    兼容性和支持


    该产品完全兼容现代表面贴装工艺,支持RoHS标准,有助于环保。厂商提供了详细的加工指南和技术支持文档,帮助用户更好地理解和使用该产品。对于特定的定制需求,可以直接联系厂商进行咨询和协商。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电位器寿命短 | 确保在规定温度范围内使用,避免过载。 |
    | 电阻值漂移 | 定期校准,检查接触点是否有污染或磨损。 |
    | 表面焊接不良 | 严格按照推荐的焊接参数执行焊接,确保焊接质量。 |

    总结和推荐


    综上所述,3361 - 1/4 ˝ Square SMD Trimpot® Trimming Potentiometer是一款高性能、多功能的电位器产品。其在小型化、耐用性、精度等方面的出色表现使其成为众多应用领域的理想选择。建议在需要精密调节电阻值的应用中优先考虑该产品。

3361P-1-101GLF参数

参数
电阻值 100Ω
精度 ±10%
额定功率 500mW
温度系数 ±100ppm/℃
锥度 线性
额定电压 300V
长*宽*高 5.21mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

3361P-1-101GLF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3361P-1-101GLF数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3361P-1-101GLF 3361P-1-101GLF数据手册

3361P-1-101GLF封装设计

查看详情并下载
Symbol
Footprint
3D Model
