3266W-1-500LF

厂牌: BOURNS
产品描述: 50Ω ±10% 250mW ±100ppm/℃ 通孔安装 6.85mm(高度)
供应商型号: 3266W-1-500LF
供应商: 国内现货
标准整包数: 50
BOURNS 电位器及其他可变电阻器 3266W-1-500LF

3266W-1-500LF概述


    产品简介

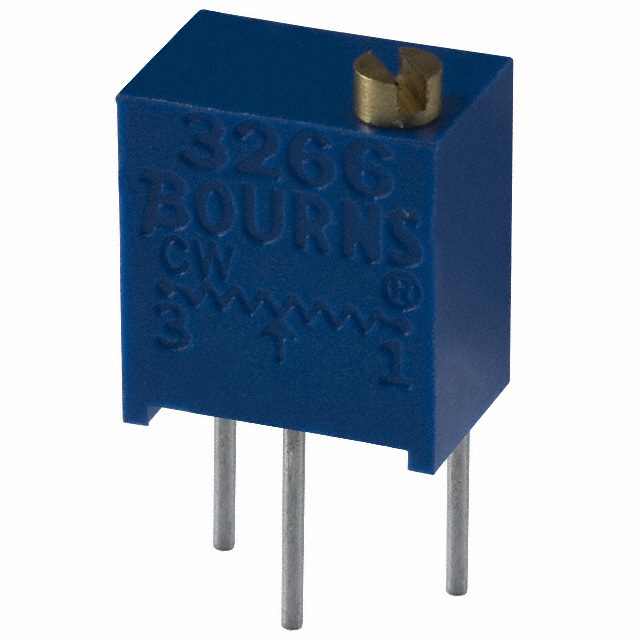

    本产品是一款由 Bourns 公司生产的 3266 - 1/4" Square Trimpot® Trimming Potentiometer(四分之一英寸方形微调电位器)。这种电位器主要适用于工业领域的多圈调整,采用密封式设计,并具有良好的耐洗性和防尘能力。它可用于各种需要精确调节电压和电流的应用,如通信设备、医疗设备及仪器仪表等领域。

    技术参数


    - 基本规格
    - 电阻范围:10 欧姆至 1 兆欧姆
    - 电阻容差:±10%
    - 绝对最小电阻:1% 或 2 欧姆,以较高者为准
    - 接触电阻变化:3.0% 或 3 欧姆,以较高者为准
    - 调整能力
    - 电压分压器:±0.02%
    - 变阻器:±0.05%
    - 分辨率:无限
    - 电气特性
    - 绝缘电阻:≥1000 兆欧姆
    - 击穿电压:海平面 600 VAC,海拔 80,000 英尺 250 VAC
    - 有效行程:约 12 圈
    - 环境特性
    - 功率等级(最高 300 伏特):70°C 下 0.25 瓦,150°C 下无功率
    - 温度范围:-55°C 至 +125°C
    - 温度系数:±100 ppm/°C
    - 密封测试
    - 氟里昂测试:85°C
    - 湿度测试:96 小时 MIL-STD-202 方法 103
    - 振动测试:30 G(1% 变化)
    - 冲击测试:100 G(1% 变化)
    - 物理特性
    - 扭矩:最大 3.0 盎司·英寸
    - 机械止动:游标空载
    - 终端:可焊接针脚
    - 重量:约 0.015 盎司

    产品特点和优势


    这款电位器采用了多圈/碳膜/工业/密封设计,可以在复杂的电路板上进行彻底清洗,同时具备优秀的抗振和抗冲击性能。它的设计使得安装更加灵活方便,可选择带标签包装或盘装。此外,它符合 RoHS 指令标准,确保绿色环保。

    应用案例和使用建议


    这款电位器广泛应用于通信设备、医疗仪器、工业自动化控制系统等多个领域。例如,在医疗监护仪中,它用于调整传感器信号的增益,从而实现精准的测量。建议用户在使用过程中定期检查其电气特性和机械性能,确保其稳定运行。在某些特殊应用环境中,可能需要额外的防护措施来延长其使用寿命。

    兼容性和支持


    该产品可以与其他标准电气组件配合使用,满足不同的应用需求。Bourns 公司提供了详细的技术支持和售后服务,用户可以通过电话或邮件联系客服获取更多信息和支持。

    常见问题与解决方案


    1. 问:如何确定电位器的调整范围?
    - 答:电位器通常在其标签或数据手册中会标注其调整范围,使用前请仔细阅读说明书。
    2. 问:电位器在高温环境下是否能正常工作?
    - 答:在 70°C 下,电位器的最大功率等级为 0.25 瓦;在 150°C 下则无功率等级。因此,在极端高温下使用时需要特别注意。

    总结和推荐


    综上所述,这款 3266 - 1/4" Square Trimpot® Trimming Potentiometer 在工业和医疗领域具有广泛的应用前景,其多圈设计和优秀的电气性能使其在市场上具有很强的竞争优势。我们强烈推荐此款产品给那些需要精确调整电位的用户。

3266W-1-500LF参数

参数
电阻值 50Ω
精度 ±10%
额定功率 250mW
温度系数 ±100ppm/℃
锥度 -
额定电压 -
长*宽*高 6.85mm(高度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

3266W-1-500LF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3266W-1-500LF数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3266W-1-500LF 3266W-1-500LF数据手册

3266W-1-500LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
