3310P-125-103L

厂牌: BOURNS
产品描述: 10KΩ ±20% 250mW ±1000ppm/℃ 线性 200V(AC) 通孔安装 9.53mm*9.53mm*10.77mm
供应商型号: 3310P-125-103L
供应商: Master
标准整包数: 50

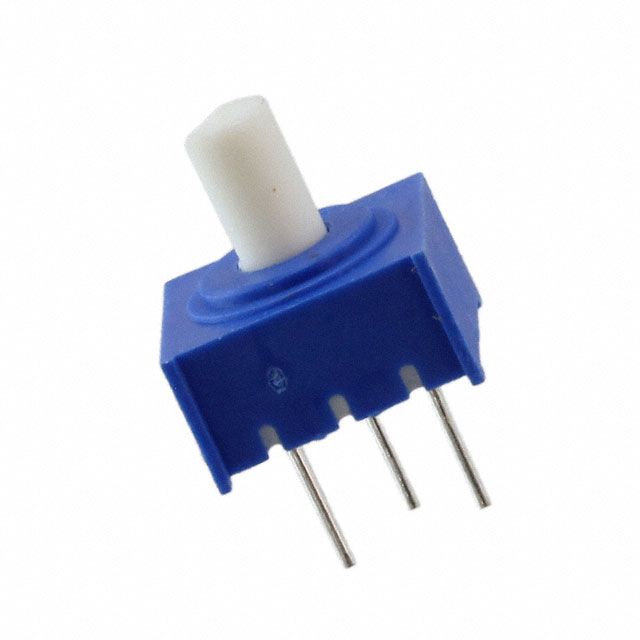

BOURNS 电位器及其他可变电阻器 3310P-125-103L

3310P-125-103L概述

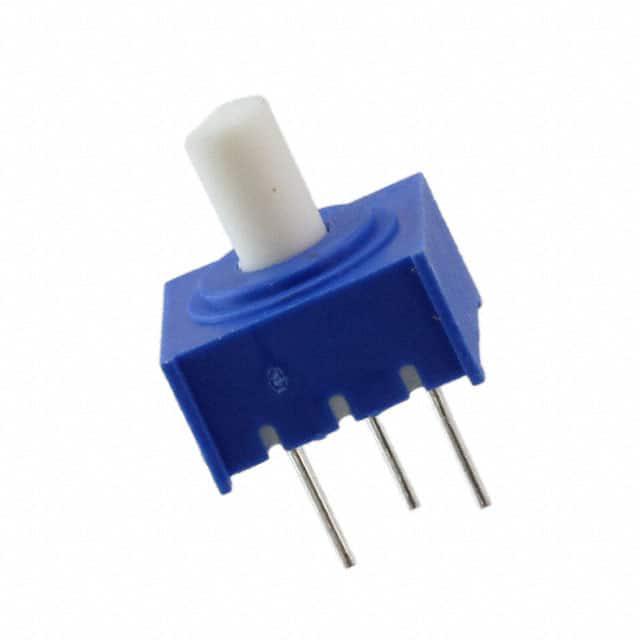

    3310 - 9 mm Square Sealed Panel Control

    产品简介


    3310型9毫米方形密封面板控制器是一款专为工业和商业应用设计的电位器。该产品采用导电塑料制造,提供PC板和套筒安装方式,配备塑料或金属套筒及塑料旋钮。由于其能承受典型的工业清洗过程,此控制器非常适合于需要频繁清洁的场合。紧凑的封装设计使得它在印刷电路板(PCB)上和控制面板上的占用空间极小。

    技术参数


    - 电阻范围: 线性电阻范围为1千欧至1兆欧。
    - 总电阻容差: 线性梯度的总电阻容差为±20%。
    - 独立线性度: ±5%。
    - 端点电阻: 2%或2欧姆(取较大者)。
    - 接触电阻变化: 1%或1欧姆(取较大者)。
    - 耐电压测试: 在海平面下最小为900伏交流电,在海拔70,000英尺处最小为350伏交流电。
    - 绝缘电阻: 最低1,000兆欧。
    - 功率等级: 在70°C时为0.25瓦,需降额到0瓦在125°C时。

    产品特点和优势


    - 紧凑设计: 紧凑的包装节省了板级和面板空间。
    - 耐用性: 能够承受标准的工业清洗程序。
    - 导电塑料: 高精度且稳定可靠。
    - 多种安装方式: 可选择PC板安装或套筒安装。

    应用案例和使用建议


    - 应用案例: 广泛应用于工业控制系统、家用电器、仪器仪表等领域。
    - 使用建议: 在进行焊接时,遵循推荐的焊接条件以确保最佳连接。在进行清洗过程中,参考制造商提供的建议清洗流程。

    兼容性和支持


    - 兼容性: 该产品与多种不同的电子元器件和设备兼容,但具体型号可能有所不同。
    - 支持和维护: 制造商提供详细的技术支持和维护服务。用户可访问制造商网站获取更多支持资源。

    常见问题与解决方案


    - 问题1: 接触电阻过高。
    - 解决办法: 检查连接是否松动,如有必要,重新焊接或更换组件。
    - 问题2: 温度过高导致性能下降。
    - 解决办法: 确保正确散热,并按照技术手册中的指导进行操作。

    总结和推荐


    3310型9毫米方形密封面板控制器凭借其紧凑的设计、广泛的兼容性、稳定的性能以及优良的耐用性,在众多应用场景中表现出色。尽管存在一些潜在的维护问题,但通过正确的使用方法和预防措施,这些问题都可以得到有效解决。因此,我们强烈推荐该产品给需要高精度和可靠性的应用场合。

3310P-125-103L参数

参数
电阻值 10KΩ
精度 ±20%
额定功率 250mW
温度系数 ±1000ppm/℃
锥度 线性
额定电压 200V(AC)
长*宽*高 9.53mm*9.53mm*10.77mm
安装方式 通孔安装
零件状态 在售
包装方式 管装

3310P-125-103L厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3310P-125-103L数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3310P-125-103L 3310P-125-103L数据手册

3310P-125-103L封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 2.8427 ¥ 23.636
100+ $ 2.6356 ¥ 21.9141
250+ $ 2.368 ¥ 19.6789
500+ $ 2.2229 ¥ 18.2032
1000+ $ 2.1206 ¥ 17.3652
2500+ $ 2.11 ¥ 17.2788
5000+ $ 2.0995 ¥ 17.1924
7500+ $ 2.0995 ¥ 17.1924
库存: 250
起订量: 50 增量: 0
交货地:
最小起订量为:50
合计: ¥ 1181.8
直接购买
加入购物车
