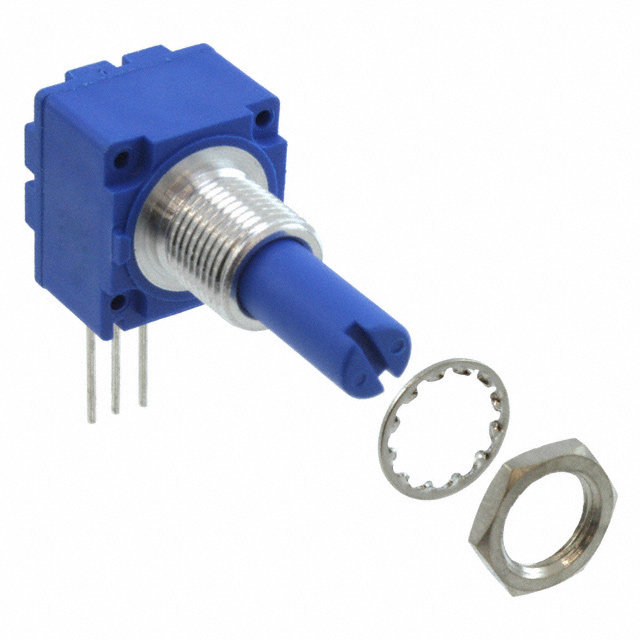

91R1A-R22-D20L

厂牌: BOURNS
产品描述: 100KΩ ±20% 500mW ±1000ppm/℃ 对数 面板安装 17.45mm*15.88mm*17.46mm
供应商型号: 91R1A-R22-D20L-ND
供应商: Digi-Key
标准整包数: 1
BOURNS 电位器及其他可变电阻器 91R1A-R22-D20L

91R1A-R22-D20L概述


    产品简介


    产品名称:Model 91, 92, 93, 94 & 95 - 5/8" Square Single-Turn Panel Control
    产品类型: 旋转式电位器(单圈旋转电位器)
    主要功能:
    - 调节电压、电流、电阻等模拟信号。
    - 广泛应用于各种工业控制面板、家用电器、测量仪器等。
    应用领域:
    - 工业自动化控制系统
    - 汽车电子系统
    - 家用电器
    - 测量仪表

    技术参数


    - 电阻范围:
    - 线性梯度(A, B, E, H):1 kΩ 至 1 MΩ
    - 音频梯度(C, D, F, G, S, T):1 kΩ 至 1 MΩ
    - 总电阻容差:
    - 线性梯度:±5%
    - 音频梯度:±5%
    - 绝对最小电阻:
    - 有效电气角度:线性梯度:240° ± 5°,音频梯度:225° ± 5°
    - 隔离性能:
    - 绝缘电阻(500 VDC):≥1,000 MΩ
    - 温度系数:
    - 储存温度范围:-55°C 至 +125°C
    - 温度系数:±1,000 ppm/°C(线性梯度),±150 ppm/°C(音频梯度)
    - 机械特性:
    - 止动力:1/4" D 轴:45.19 N-cm (4 lb-in),1/8" D 轴:33.89 N-cm (3 lb-in)
    - 机械角:300° ± 5°
    - 最大扭矩:0.3 N-cm(启动时),0.21 至 1.06 N-cm(运行时)

    产品特点和优势


    - 高度可定制性: 支持多种引脚配置,金属或塑料轴选择,满足不同应用场景的需求。
    - 电气隔离: 几乎无限的电路电气隔离能力,保证信号稳定。
    - 环保材料: 符合RoHS标准,无铅环保。
    - 高可靠性: 可承受极端温度和振动条件,广泛适用于工业环境。

    应用案例和使用建议


    应用案例:
    - 工业自动化控制面板:用于调节生产线上的电压和电流。
    - 家用电器:如电饭煲、空调遥控器中的调温旋钮。
    - 医疗设备:如医疗监护仪中的调节旋钮。
    使用建议:
    - 在高温环境下使用时,确保散热良好,避免长时间超负荷工作。
    - 使用过程中应注意保护,避免强烈振动和冲击,以免损坏内部结构。

    兼容性和支持


    - 兼容性: 该电位器支持多种引脚配置,可与不同的印刷电路板和外壳搭配使用。
    - 技术支持: Bourns公司提供详尽的技术文档和支持服务,用户可以访问官方网站获取更多信息和技术支持。

    常见问题与解决方案


    - 问题: 旋转时出现卡顿现象。
    - 解决方法: 检查是否有异物阻碍,定期清洁内部。

    - 问题: 输出电阻不稳。
    - 解决方法: 检查引脚连接是否松动,重新焊接或紧固连接。

    总结和推荐


    总结:
    - 优点:
    - 高度的可定制性
    - 优秀的电气隔离性能
    - 环保材料和高可靠性
    推荐:
    - 由于其出色的性能和广泛的适用性,我们强烈推荐该型号电位器用于需要高精度调节的工业控制面板和消费电子产品中。
    以上是对Model 91, 92, 93, 94 & 95 - 5/8" Square Single-Turn Panel Control产品的全面介绍,希望能为您提供有价值的参考信息。

91R1A-R22-D20L参数

参数
电阻值 100KΩ
精度 ±20%
额定功率 500mW
温度系数 ±1000ppm/℃
额定电压 -
锥度 对数
长*宽*高 17.45mm*15.88mm*17.46mm
安装方式 面板安装
零件状态 在售
包装方式 散装

91R1A-R22-D20L厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

91R1A-R22-D20L数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 91R1A-R22-D20L 91R1A-R22-D20L数据手册

91R1A-R22-D20L封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 6.588 ¥ 55.6686
10+ $ 5.3352 ¥ 44.649
45+ $ 4.7567 ¥ 39.8079
90+ $ 4.5103 ¥ 37.7452
135+ $ 4.3716 ¥ 36.585
270+ $ 4.1439 ¥ 34.6789
540+ $ 3.9274 ¥ 32.8675
1035+ $ 3.7341 ¥ 31.25
2520+ $ 3.4846 ¥ 29.162
库存: 9
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 55.66
