3329H-1-221LF

厂牌: BOURNS
产品描述: 220Ω ±10% 500mW ±100ppm/℃ 通孔安装 4.57mm(高度)
供应商型号: N-3329H-1-221LF
供应商: 云汉优选
标准整包数: 1

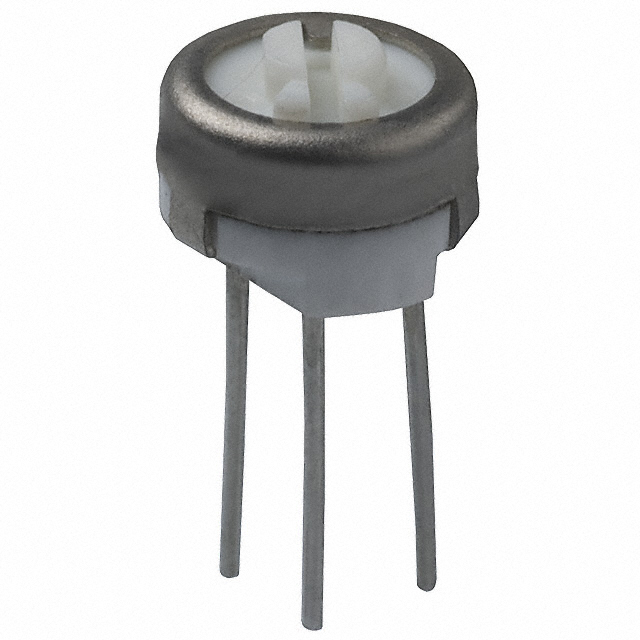

BOURNS 电位器及其他可变电阻器 3329H-1-221LF

3329H-1-221LF概述


    产品简介


    产品名称:3329系列圆形微调电位器
    产品类型:1/4英寸圆形单圈微调电位器
    主要功能:此产品适用于工业级密封式应用,能够提供高精度的电阻调整。它的主要用途包括精密仪器仪表、医疗设备、航空航天设备、通信系统及消费电子等需要精确调节电阻值的应用场合。
    应用领域:
    - 工业自动化控制系统
    - 医疗设备
    - 航空航天设备
    - 通信系统
    - 消费电子产品

    技术参数


    标准电阻范围:10Ω至1兆欧(具体请参考标准电阻表)
    - 电阻公差:±10%(更严格的公差可根据需求提供)
    绝对最小电阻:1%或2欧姆(取较大值)
    接触电阻变化:最大3%或3欧姆(取较大值)
    可调性
    - 电压:±0.05%
    - 电阻:±0.15%
    - 分辨率:无限
    绝缘电阻:500 VDC下,最小1,000兆欧
    耐压强度
    - 海平面:600 VAC
    - 80,000英尺高度:250 VAC
    调整角度:240°(标称值)
    环境特性
    - 功率等级:85°C时为0.5瓦特;150°C时为0瓦特
    - 温度范围:-55°C至+150°C
    - 温度系数:±100 ppm/°C
    密封测试:85°C氟利昂测试
    - 湿度:MIL-STD-202方法103,96小时
    - 振动:30G(1%ΔTR;1%ΔVR),除"P"型引脚外
    - 冲击:100G(1%ΔTR;1%ΔVR)
    负载寿命
    - 时间:1,000小时,0.5瓦特,85°C
    - 变化:3%ΔTR;3%CRV
    旋转寿命
    - 循环次数:200次
    - 变化:4%ΔTR;4%CRV
    物理特性
    - 机械角度:260°(标称值)
    - 扭矩:最大5.0盎司·英寸
    - 止动强度:最小5.0盎司·英寸
    - 终端:可焊引脚
    - 重量:约0.02盎司

    产品特点和优势


    独特功能:
    - 提供五种标准终端样式,便于不同应用场合选择。
    - 通过QPL认证(军用标准认证),适用于多种严苛环境。
    - 可提供无铅(RoHS合规)版本。
    市场竞争力:
    - 广泛应用于多个高要求领域,包括工业自动化、医疗设备、航空航天等。
    - 提供无限分辨率,确保高精度调节。
    - 环境适应性强,具有优良的密封性和抗振动冲击能力。

    应用案例和使用建议


    应用场景:
    - 工业自动化控制系统:利用其高精度调节功能,实现对系统中各种传感器和执行机构的精准控制。
    - 医疗设备:在医疗设备中用于调节信号放大器等组件,以保证治疗效果的稳定。
    - 航空航天设备:在高可靠性要求的环境中,其出色的温度稳定性和抗震性能使其成为首选。
    使用建议:
    - 在安装时应注意环境条件,避免高温、高湿或强振动的环境,以延长产品使用寿命。
    - 定期进行维护检查,确保连接稳固,避免因接触不良导致的性能下降。

    兼容性和支持


    兼容性:
    - 本产品可与其他符合相关标准的电子元件和设备兼容,广泛适用于多种系统集成场合。
    厂商支持:
    - 提供标准包装及定制选项,满足不同客户需求。
    - 用户可以通过Bourns官方网站获得技术支持,解决使用过程中遇到的问题。

    常见问题与解决方案


    问题1:如何判断产品是否适合我的应用?
    - 解决方案:详细阅读产品手册中的技术参数,对比您的需求。如果仍有疑问,可以联系厂商的技术支持团队获取专业意见。
    问题2:如何安装和调试?
    - 解决方案:遵循产品手册中的安装指南进行操作。如需进一步指导,可咨询Bourns技术支持部门。
    问题3:产品出现故障怎么办?
    - 解决方案:根据手册中的故障排查指南初步检查。若问题依然存在,及时联系Bourns的售后服务,以便获得专业的维修服务。

    总结和推荐


    综述:
    - 3329系列圆形微调电位器具备高精度、高可靠性和广泛应用领域等特点,非常适合于需要精密电阻调节的工业、医疗和航空航天等领域。
    推荐:
    - 强烈推荐给需要在恶劣环境下保持高稳定性的应用场景。其优秀的性能和广泛的适用范围使得它成为上述领域的理想选择。

3329H-1-221LF参数

参数
电阻值 220Ω
精度 ±10%
额定功率 500mW
温度系数 ±100ppm/℃
锥度 -
额定电压 -
长*宽*高 4.57mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

3329H-1-221LF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3329H-1-221LF数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3329H-1-221LF 3329H-1-221LF数据手册

3329H-1-221LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 1.0918 ¥ 9.2803
200+ $ 0.9785 ¥ 8.3173
库存: 1015
起订量: 100 增量: 1
交货地:
最小起订量为:100
合计: ¥ 928.03
