首页  >  产品百科  >  3224X-1-101E

3224X-1-101E

厂牌: BOURNS
产品描述: 100Ω ±10% 250mW ±100ppm/℃ 线性 贴片安装 5.3mm(高度)
供应商型号: 2329341
供应商: 海外现货
标准整包数: 1
BOURNS 电位器及其他可变电阻器 3224X-1-101E

3224X-1-101E概述

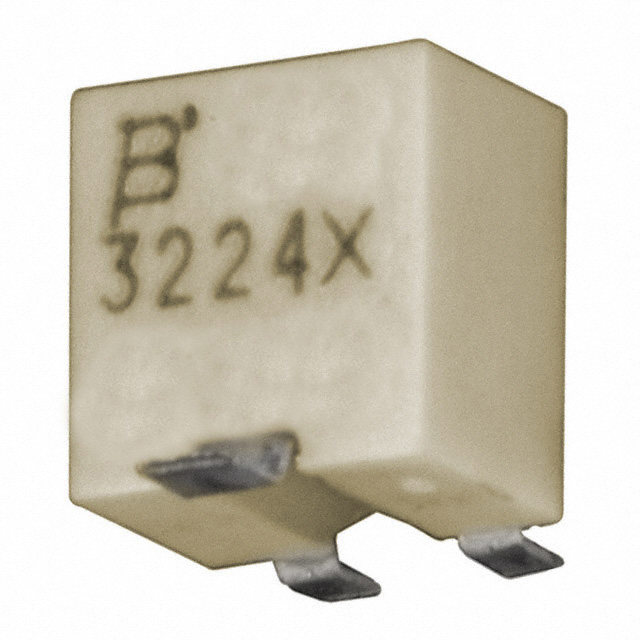

    3224 - 4 mm SMD Trimpot® Trimming Potentiometer

    产品简介


    3224型4毫米表面贴装多圈可调电位器(Trimpot®)是专为高精度调整和工业应用设计的产品。此产品采用密封式陶瓷结构,具有出色的稳定性和耐久性,适用于广泛的电路板清洗过程,且支持表面贴装技术(SMT)。此外,该电位器还具备防卤素特性,符合RoHS标准,提供多种电阻值选项,以满足不同用户需求。

    技术参数


    - 基本规格:尺寸为4毫米正方形,表面贴装。
    - 电阻范围:10欧姆至2兆欧姆。
    - 阻值公差:±10%的标准值。
    - 最小绝对电阻:1% 或 2.0欧姆(两者中较大者)。
    - 接触电阻变化:≤1%或≤3欧姆。
    - 分辨率:基本上无限。
    - 绝缘电阻:≥100兆欧姆(500伏直流)。
    - 介电强度:海平面处600伏交流(1分钟)。
    - 调整角度:12圈(标称)。
    - 工作温度范围:-65°C 至 +150°C。
    - 温度系数:±100 ppm/°C。
    - 环境特性:
    - 功率等级(最大300伏):85°C下0.25瓦;150°C下0瓦。
    - 振动:20G TRS±1%,VRS±1%。
    - 冲击:100G TRS±1%,VRS±1%。
    - 负载寿命:在85°C条件下,额定功率下1000小时。
    - 热冲击:±2%,VRS±1%。
    - 防潮等级:N/A。

    产品特点和优势


    - 密封性:能够承受板级清洗处理。
    - SMT标准符合性:满足EIA/EIAJ/IPC/VECI SMD标准。
    - 低CRV(接触电阻变化):仅1%。
    - RoHS合规:材料符合环保标准。
    - 多功能调节:顶部和侧面调节风格。

    应用案例和使用建议


    3224型Trimpot®广泛应用于工业控制系统、仪器仪表、医疗器械和汽车电子等领域。对于要求高精度调节的应用场景,如音频设备、医疗设备和各种电子装置的精密调节,这款电位器尤为适用。使用时,建议进行适当的环境测试和负载寿命试验,以确保产品在特定应用中的长期可靠性。

    兼容性和支持


    该产品与市面上主流的电子设备兼容良好。制造商提供了全面的技术支持和服务,包括但不限于使用指南、故障排除手册和技术咨询热线。此外,产品支持RoHS标准,符合环境保护的要求。

    常见问题与解决方案


    1. 问题:安装过程中电位器不工作。
    - 解决方法:检查安装是否正确,确认焊接是否牢固,必要时重新焊接。
    2. 问题:在高温环境下使用时电位器性能不稳定。
    - 解决方法:确保操作温度不超过额定温度范围,并在设计时考虑散热措施。
    3. 问题:调节时存在明显的阻值漂移。
    - 解决方法:重新校准电位器,检查是否有外部干扰源。

    总结和推荐


    3224型4毫米表面贴装多圈可调电位器是一款高性能的电子元器件,具有优异的稳定性和可靠性。无论是从应用的广度还是精确度来看,它都是一个值得推荐的产品。强烈建议用户根据具体应用的需求选择合适的型号,并遵循使用说明和安全指南。

3224X-1-101E参数

参数
电阻值 100Ω
精度 ±10%
额定功率 250mW
温度系数 ±100ppm/℃
额定电压 -
锥度 线性
长*宽*高 5.3mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

3224X-1-101E厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3224X-1-101E数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3224X-1-101E 3224X-1-101E数据手册
