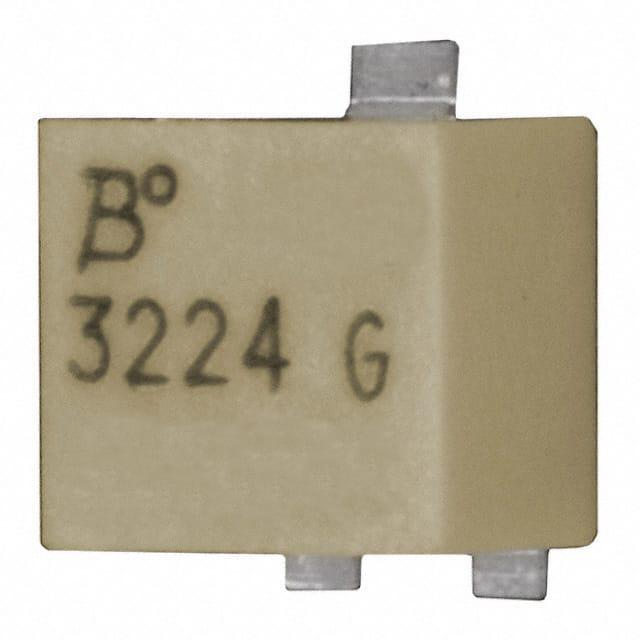

3224G-1-501E

厂牌: BOURNS
产品描述: 500Ω ±10% 250mW ±100ppm/℃ 线性 300V 贴片安装 3.9mm(高度)
供应商型号: 3224G-1-501E
供应商: 国内现货
标准整包数: 1
BOURNS 电位器及其他可变电阻器 3224G-1-501E

3224G-1-501E概述


    产品简介


    3224型4毫米表面贴装式微调电位器(Trimpot)是Bourns公司推出的一款多功能精密微调电位器。这款电位器采用方形设计,具有紧凑、轻巧的特点,特别适合空间受限的应用场景。它适用于工业级和高可靠性要求的电路中,可用于调节电压、电流等关键参数。此外,该型号还具备出色的防潮密封性能,能够在苛刻的工作环境中稳定运行。

    技术参数


    - 尺寸和形状:4毫米方形单圈多层电阻。
    - 技术规格:标准阻值范围为10欧姆至2兆欧姆。
    - 性能参数:
    - 阻值公差:±10%。
    - 最小阻值:1% 或 2.0欧姆(取两者中的较大值)。
    - 接触电阻变化:最大1%或3欧姆。
    - 分辨率:无限接近于连续调整。
    - 绝缘电阻:最小100兆欧(施加500V直流电压)。
    - 电气特性:
    - 额定功率:85°C时0.25瓦;150°C时0瓦。
    - 温度范围:-65°C至+150°C。
    - 温度系数:±100ppm/°C。
    - 环境特性:
    - 振动测试:20G加速度。
    - 冲击测试:100G加速度。
    - 负载寿命:在85°C额定功率下运行1000小时。

    产品特点和优势


    - 防潮密封:能够抵御板洗处理过程中的湿气侵入。
    - 中心定位设计:便于自动拾放机精确定位。
    - 低CRV:仅1%,保证精度。
    - 符合RoHS规范:对环境友好。
    - 耐高温:最高可承受150°C温度。
    - 优异的抗振性和抗冲击性:通过严格的振动和冲击测试,确保长时间可靠运行。
    - 无限接近于连续调整:分辨率高,能够实现精确控制。

    应用案例和使用建议


    使用案例
    此款电位器广泛应用于医疗设备、仪器仪表、航空航天等领域,特别是在需要高精度、高稳定性的场合。例如,在医疗监测设备中,精确的电压调节是确保测量准确性的重要环节。
    使用建议
    - 安装注意事项:确保焊接过程中无飞溅物进入内部,以防影响接触性能。
    - 维护保养:定期检查连接点是否松动,保持良好的接触状态。

    兼容性和支持


    该电位器支持多种安装方式,如J型、G型、W型及X型接线端子,方便不同需求的应用选择。厂商提供了全面的技术支持和售后服务,包括产品手册、操作指南和技术咨询等。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 接触不良 | 检查焊点是否牢固,重新焊接 |
    | 温度影响导致读数不准 | 确保设备在规定的温度范围内使用 |
    | 旋转手感过紧 | 润滑或更换新的电位器 |

    总结和推荐


    3224型4毫米SMD Trimpot电位器凭借其高性能、高可靠性以及丰富的功能,在众多应用中展现出卓越的表现。它不仅满足了高精度、高稳定性的要求,还能在苛刻的工作环境下长期可靠运行。因此,对于需要高精度调节的应用场合,强烈推荐使用这款电位器。

3224G-1-501E参数

参数
电阻值 500Ω
精度 ±10%
额定功率 250mW
温度系数 ±100ppm/℃
锥度 线性
额定电压 300V
长*宽*高 3.9mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

3224G-1-501E厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3224G-1-501E数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3224G-1-501E 3224G-1-501E数据手册

3224G-1-501E封装设计

查看详情并下载
Symbol
Footprint
3D Model
