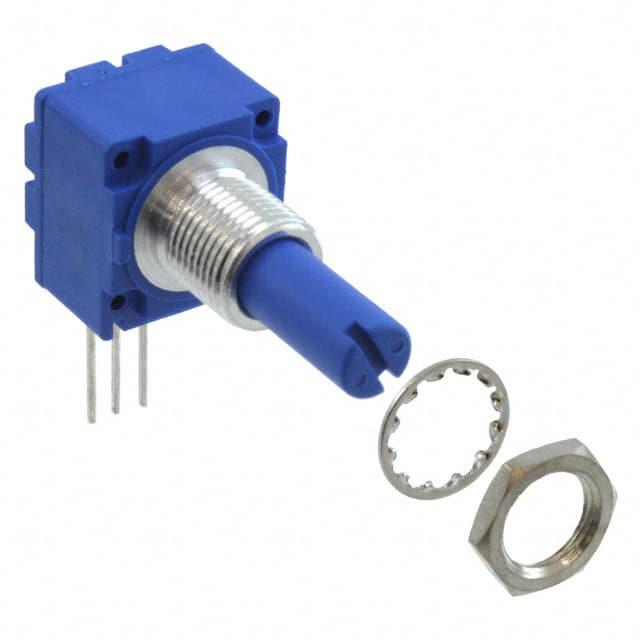

91A1A-B28-A13L

厂牌: BOURNS
产品描述: 5KΩ ±10% 2W ±150ppm/℃ 线性 面板安装 17.45mm*15.88mm*17.46mm
供应商型号: 2328039
供应商: 海外现货
标准整包数: 1
BOURNS 电位器及其他可变电阻器 91A1A-B28-A13L

91A1A-B28-A13L概述


    产品简介


    Model 91, 92, 93, 94 & 95 - 5/8˝ Square Single-Turn Panel Control
    Model 91至95系列是5/8英寸方形单圈旋转面板控制装置。这些电子元器件广泛应用于需要精确电位调节的应用场合,例如汽车电子、工业自动化、家用电器等领域。每个型号提供了不同的引脚配置和机械设计选项,以满足不同的安装需求和功能要求。

    技术参数


    以下是Model 91至95系列的技术参数摘要:
    - 基本电阻范围:线性阻值范围为1 K欧姆至1兆欧姆,音频阻值范围为1 K欧姆至1兆欧姆。
    - 总电阻容差:线性阻值范围内的总电阻容差为±10%或±20%,音频阻值范围内的总电阻容差为±5%或±10%。
    - 绝缘电阻(500 VDC):最小值为1,000兆欧姆。
    - 功率等级:线性阻值为1瓦特,音频阻值为0.5瓦特。
    - 操作温度范围:-40°C 至 +125°C。
    - 存储温度范围:-55°C 至 +125°C。
    - 振动强度:单部分组件最大振动强度为15 G。
    - 冲击强度:单部分组件最大冲击强度为30 G。
    - 旋转寿命(无负载):100,000次循环。

    产品特点和优势


    - 多种引脚配置:Model 91至95系列提供了丰富的引脚配置选项,以适应不同的电路设计需求。
    - 出色的电气隔离性能:金属或塑料轴选项提高了产品的灵活性,同时也确保了优异的电气隔离性能。
    - 环保认证:RoHS认证,符合最新的环保标准,适用于绿色产品设计。
    - 高可靠性:经过严格测试,能够在恶劣的环境中稳定运行。

    应用案例和使用建议


    应用案例:该系列产品适用于需要高精度电位调节的场合,例如温度控制、信号处理、电源管理等。在智能家居系统中,它可以用于调节灯光亮度或温度设置。
    使用建议:为了保证最佳性能,在安装过程中需要确保引脚正确连接,且避免机械应力施加在电位器上。此外,应根据具体应用场景选择合适的阻值范围和机械结构设计。

    兼容性和支持


    - 兼容性:Model 91至95系列可以与多种电子元器件和设备配合使用,提供广泛的安装选项和引脚配置。
    - 支持和服务:制造商提供详尽的产品文档和支持服务,包括安装指南、用户手册和技术支持热线。此外,还可以通过官方网站获得最新的技术支持和产品更新信息。

    常见问题与解决方案


    - Q: 产品是否支持自定义阻值范围?
    - A: 是的,根据需求可以定制不同的阻值范围,详情请参考产品手册或联系销售代表。
    - Q: 如何安装电位器以防止损坏?
    - A: 在安装时请按照说明书的要求正确连接引脚,并避免施加额外的机械应力。建议使用适当的安装工具并遵循正确的安装步骤。

    总结和推荐


    综上所述,Model 91至95系列电子元器件具有出色的电气特性、可靠性和灵活性。其多样化的配置选项使其成为众多应用场景的理想选择。无论是家用电器还是工业自动化系统,这款产品都能提供卓越的性能和可靠的使用体验。因此,强烈推荐在相关项目中使用这一系列的电子元器件。

91A1A-B28-A13L参数

参数
电阻值 5KΩ
精度 ±10%
额定功率 2W
温度系数 ±150ppm/℃
锥度 线性
额定电压 -
长*宽*高 17.45mm*15.88mm*17.46mm
安装方式 面板安装
零件状态 在售
包装方式 散装

91A1A-B28-A13L厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

91A1A-B28-A13L数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 91A1A-B28-A13L 91A1A-B28-A13L数据手册

91A1A-B28-A13L封装设计

查看详情并下载
Symbol
Footprint
3D Model
