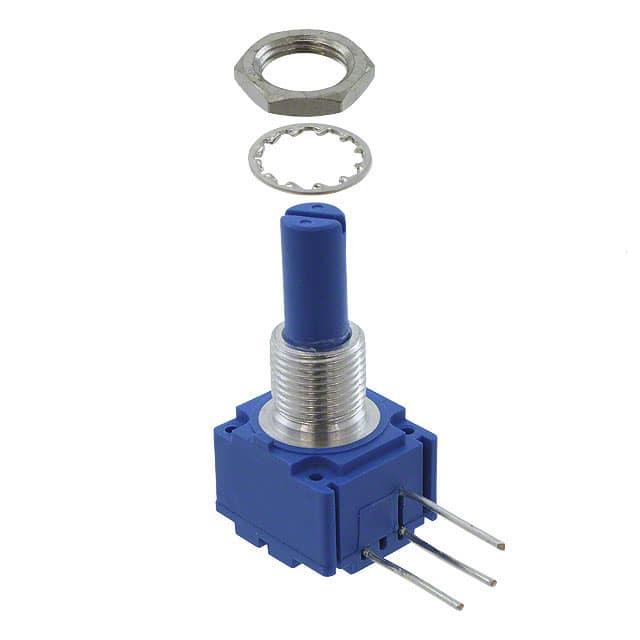

93A1A-B28-A12L

厂牌: BOURNS
产品描述: 2.5KΩ ±10% 2W ±150ppm/℃ 线性 面板安装 17.45mm*15.88mm*17.46mm
供应商型号: 93A1A-B28-A12L-ND
供应商: Digi-Key
标准整包数: 1
BOURNS 电位器及其他可变电阻器 93A1A-B28-A12L

93A1A-B28-A12L概述


    产品简介


    产品类型与功能
    型号91、92、93、94和95是Bourns公司生产的5/8英寸方形单转面板控制电位器。这些电位器主要用于各种需要精确控制电阻值的应用场合,例如音频设备、工业自动化系统、仪器仪表等领域。它们提供了多种阻值范围和倾斜度(taper)选择,满足不同应用场景的需求。
    应用领域
    这些电位器广泛应用于消费电子产品、工业自动化设备、医疗设备以及航空航天等高可靠性要求的领域。例如,在汽车音响系统中可以用来调节音量;在工业自动化设备中用于控制电机的转速和位置;在医疗设备中用于调整信号强度和灵敏度。

    技术参数


    基本参数
    - 尺寸与形状:5/8英寸方形
    - 安装方式:PC板安装,包括直列式和平行安装
    - 终端类型:焊锡片、J钩型接线柱
    - 可选配置:塑料或金属轴,多种阻值范围和倾斜度
    电气特性
    - 电阻范围:线性阻值范围从100欧姆到1兆欧姆;非线性阻值范围从1千欧姆到1兆欧姆
    - 电阻误差:±5%至±20%
    - 接触电阻变化:±1%或3欧姆(较大者为准)
    - 功率等级:根据阻值范围和安装温度,功率等级在0.25瓦特至2瓦特之间
    环境特性
    - 工作温度范围:-40°C 至 +125°C
    - 储存温度范围:-55°C 至 +125°C
    - 振动承受能力:15G,最大2%电阻漂移
    - 冲击承受能力:30G,最大2%电阻漂移
    机械特性
    - 停止强度:45.19 N-cm (4 lb.-in.)
    - 机械角度:300° ±5°
    - 旋转寿命:无负载条件下可达100,000次循环

    产品特点和优势


    独特功能
    - 丰富的阻值选择:提供多种阻值范围和倾斜度选择,满足多样化需求。
    - 高精度设计:电阻误差小,接触电阻稳定。
    - 环境适应性强:可在极端环境下稳定工作,适应广泛的温度和湿度条件。
    市场竞争力
    - 高性能:通过严格的质量测试,保证高可靠性和长期稳定性。
    - 灵活性:不同的轴类型和安装方式使得这些电位器易于集成到各类设备中。

    应用案例和使用建议


    应用场景
    - 消费电子产品:如便携式音频播放器中的音量控制。
    - 工业控制系统:如工厂自动化中的电机控制。
    - 医疗设备:如心率监测仪中的信号调节。
    使用建议
    - 选择合适的阻值范围:根据具体应用需求选择合适的电阻值和倾斜度。
    - 合理设计布局:确保电位器的工作环境符合其技术参数的要求,避免过高或过低的温度及湿度。
    - 定期检查维护:根据应用频率进行必要的检查和维护,以确保其性能稳定。

    兼容性和支持


    兼容性
    - 这些电位器可以与市面上大多数标准的PC板安装方式和接线柱接口兼容,方便集成到各类设备中。
    厂商支持
    - Bourns公司提供全面的技术支持和售后服务,包括技术咨询、故障诊断和维修服务等。

    常见问题与解决方案


    常见问题
    - Q1: 电位器的阻值是否会在长时间使用后发生变化?
    - A1: 在标准工作条件下,电位器的阻值稳定性较高,但随着使用时间的增加,阻值会有一定的漂移,通常不超过±5%。
    常见问题
    - Q2: 如何判断电位器是否损坏?
    - A2: 可以通过测量电位器的端子电阻来判断。如果测量结果偏离额定值过多,则可能是电位器已经损坏。

    总结和推荐


    综合评估
    - 优点:型号91、92、93、94和95电位器具有优异的电气性能、稳定的阻值范围和良好的环境适应性,非常适合各种高可靠性要求的应用场景。
    - 缺点:价格相对于普通电位器稍高,但其高性能和长寿命使得这一投资非常值得。
    推荐
    - 强烈推荐在需要高精度和稳定性的应用场景中使用这些电位器。它们不仅能提高系统的整体性能,还能显著降低故障率和维护成本。

93A1A-B28-A12L参数

参数
电阻值 2.5KΩ
精度 ±10%
额定功率 2W
温度系数 ±150ppm/℃
锥度 线性
额定电压 -
长*宽*高 17.45mm*15.88mm*17.46mm
安装方式 面板安装
零件状态 在售
包装方式 散装

93A1A-B28-A12L厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

93A1A-B28-A12L数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 93A1A-B28-A12L 93A1A-B28-A12L数据手册

93A1A-B28-A12L封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 8.5536 ¥ 72.2779
10+ $ 6.9264 ¥ 57.9653
25+ $ 6.4592 ¥ 54.0557
50+ $ 6.125 ¥ 51.2584
100+ $ 5.8069 ¥ 48.5969
250+ $ 5.4102 ¥ 45.277
500+ $ 5.1275 ¥ 42.9103
1000+ $ 4.8588 ¥ 40.6625
库存: 150
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 72.27
