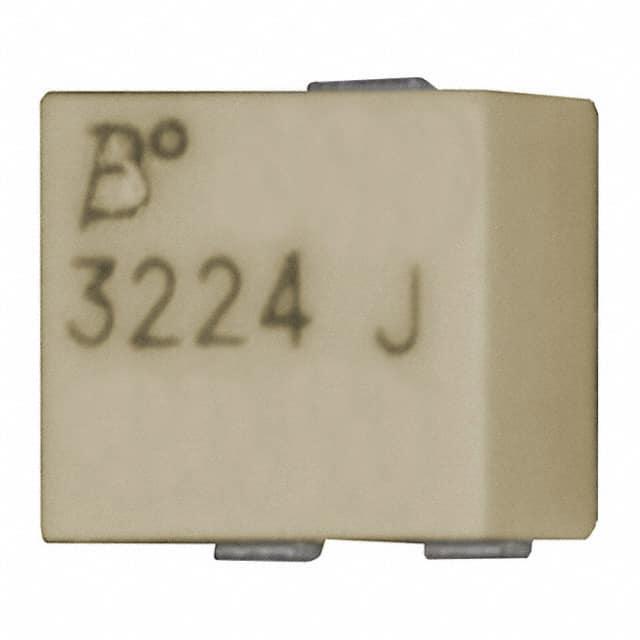

3224J-1-203E

厂牌: BOURNS
产品描述: 20KΩ ±10% 250mW ±100ppm/℃ 线性 300V(DC) SMD 贴片安装 3.71mm(高度)
供应商型号: 26M-3224J-1-203E
供应商: 云汉优选
标准整包数: 1
BOURNS 电位器及其他可变电阻器 3224J-1-203E

3224J-1-203E概述

    3224 - 4 mm SMD Trimpot® Trimming Potentiometer 技术手册

    产品简介


    3224 - 4 mm SMD Trimpot® 是一款表面贴装式的微调电位器,具有多圈和陶瓷封装的特点。适用于工业领域,采用密封设计,能够适应板子清洗过程。此电位器体积小巧,仅4毫米见方,符合EIA/EIAJ/IPC/VECI SMD标准。它具备低CRV(变化率)和RoHS合规性,广泛应用于各种需要精细调整的应用场合。

    技术参数


    以下是该产品的技术规格和性能参数:
    - 电阻范围:10 到 2兆欧姆
    - 电阻精度:±10%
    - 绝对最小电阻:1% 或 2.0 欧姆(以较大者为准)
    - 接触电阻变化:1% 或 3 欧姆(最大)
    - 分辨率:基本无限
    - 绝缘电阻:500 VDC 下 ≥ 100 兆欧
    - 耐压强度:海拔高度下 600 VAC (1分钟)
    - 调节角度:12转(标称值)
    - 功率额定值:85°C 下为 0.25 瓦;150°C 下为 0 瓦
    - 温度范围:-65°C 至 +150°C
    - 温度系数:±100 ppm/°C
    - 密封测试:85°C 下氟利昂液体60秒
    - 振动和冲击:20 G TRS ±1%,VRS ±1%
    - 耐久性:85°C 额定功率下运行 1000 小时,调整角偏差≤±2%
    - 热冲击:5个循环,TRS±2%,VRS±1%

    产品特点和优势


    - 多圈设计:允许精细调整,适合多种应用需求。
    - 密封设计:提高产品耐用性和可靠性,可承受板子清洗过程。
    - 符合RoHS标准:环保设计,适用于要求严格的行业标准。
    - 小尺寸:满足紧凑设计需求,特别适用于空间受限的应用场合。
    - 低CRV:提供了极高的精度,稳定性好。
    - 机械停止设计:避免过调,减少故障风险。

    应用案例和使用建议


    该产品适用于各种需要精密调节的应用场合,如医疗设备、通讯设备、消费电子产品和仪器仪表。例如,在一台医疗监护仪中,通过调节特定的电位器可以精确控制传感器信号的输出。建议在实际应用前进行详细的设计验证,确保产品的正确安装和调节。

    兼容性和支持


    - 兼容性:符合EIA/EIAJ/IPC/VECI SMD标准,易于集成到现有设计中。
    - 支持:提供详细的用户手册和技术支持服务,以便用户快速上手。

    常见问题与解决方案


    - 问题1:在使用过程中发现电位器接触不良。
    解决方法:检查焊接质量,确认焊接点无虚焊现象。如有必要,重新焊接。

    - 问题2:电位器在高温环境下工作不稳定。
    解决方法:考虑将电位器放置在散热较好的位置,并确保电路设计能够适应高环境温度。

    总结和推荐


    总体来看,3224 - 4 mm SMD Trimpot® 是一款非常可靠且适用范围广泛的电位器。它的高精度、紧凑设计以及优异的环境适应性使其成为众多应用的理想选择。我们强烈推荐在需要高精度调节的项目中使用这款产品。

3224J-1-203E参数

参数
电阻值 20KΩ
精度 ±10%
额定功率 250mW
温度系数 ±100ppm/℃
额定电压 300V(DC)
锥度 线性
长*宽*高 3.71mm(高度)
通用封装 SMD
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

3224J-1-203E厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3224J-1-203E数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3224J-1-203E 3224J-1-203E数据手册

3224J-1-203E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 8.6034
10+ ¥ 5.5779
100+ ¥ 5.4646
500+ ¥ 5.3758
1000+ ¥ 5.2209
库存: 300
起订量: 1 增量: 500
交货地:
最小起订量为:1
合计: ¥ 8.6
