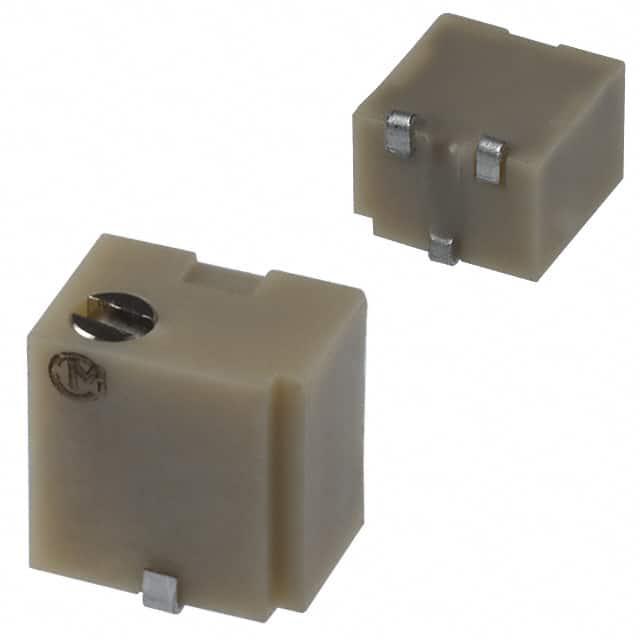

PVG5A202C03R00

厂牌: BOURNS
产品描述: 2KΩ ±10% 250mW ±150ppm/℃ 线性 贴片安装 5.1mm(高度)
供应商型号: N-PVG5A202C03R00
供应商: 云汉优选
标准整包数: 1
BOURNS 电位器及其他可变电阻器 PVG5A202C03R00

PVG5A202C03R00概述


    产品简介


    PVG5系列密封型表面贴装多圈电位器是一种设计用于多种应用场景的高性能电子元件。该系列电位器主要分为PVG5A(顶部调节)和PVG5H(侧面调节)两种类型,通过精确控制电阻值来实现对电路信号的精准调整。它们广泛应用于通信设备、医疗仪器、工业自动化系统等多个领域。

    技术参数


    | 参数 | 规格 |

    | 功率等级 | 0.25W(在70°C时) |
    | 转动圈数 | 11圈 |
    | 总电阻值 | 50Ω至2MΩ(多种规格可选) |
    | 温度系数(TCR) | ±150ppm/°C |
    | 操作温度范围 | -55°C至+125°C |
    | 精度 | ±10% |

    产品特点和优势


    PVG5系列电位器具有以下显著特点和优势:
    1. 表面贴装设计:采用5mm正方形设计,符合EIA/EIAJ/IPC/VECI SMD标准,便于PCB布局和装配。
    2. 多种调整方式:提供顶部和侧面两种调整方式,增加了使用的灵活性。
    3. 高可靠性:具备优秀的温度稳定性,能够在极端环境下正常工作。
    4. RoHS合规:完全符合RoHS指令要求,保证环保与安全。

    应用案例和使用建议


    该系列电位器常被用于各种需要高精度电阻调整的应用场景,例如通信模块、医疗设备中的信号调理等。为了确保最佳效果,建议在安装时注意以下几点:
    - 确保焊接方法与器件兼容,推荐使用强制热风焊接、回流焊接或IR焊接方法。
    - 在操作过程中避免过度转动,以防损坏内部结构。
    - 鉴于其出色的温度稳定性和高精度特性,在高温或低温环境中使用时无需额外的温控措施。

    兼容性和支持


    PVG5系列电位器与其他符合SMD标准的PCB兼容,适用于广泛的电子组装流程。制造商提供详尽的技术支持文档和售后服务,包括在线故障排除指南和维修服务。

    常见问题与解决方案


    1. 问题:电位器出现漂移现象,导致输出信号不稳定。
    解决方案:检查安装是否稳固,必要时更换焊点。同时确认是否处于极端环境条件下使用,考虑加装保护罩或散热装置。

    2. 问题:电阻值超出预期范围。
    解决方案:请重新核对选型参数,选择更合适的阻值型号;并参考产品手册进行测试验证。

    总结和推荐


    综上所述,PVG5系列密封型表面贴装多圈电位器凭借其高精度、宽温度范围和灵活的安装方式,成为众多应用的理想选择。对于需要精密电阻调节且在严苛环境中工作的场合,强烈推荐使用此系列产品。

PVG5A202C03R00参数

参数
电阻值 2KΩ
精度 ±10%
额定功率 250mW
温度系数 ±150ppm/℃
锥度 线性
额定电压 -
长*宽*高 5.1mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

PVG5A202C03R00厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

PVG5A202C03R00数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS PVG5A202C03R00 PVG5A202C03R00数据手册

PVG5A202C03R00封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
65+ $ 1.7066 ¥ 14.5061
库存: 171
起订量: 65 增量: 1
交货地:
最小起订量为:65
合计: ¥ 942.89
