3386F-1-103LF

厂牌: BOURNS
产品描述: 10KΩ ±10% 500mW ±100ppm/℃ 通孔安装 4.83mm(高度)
供应商型号: 3386F-1-103LF
供应商: 国内现货
标准整包数: 50

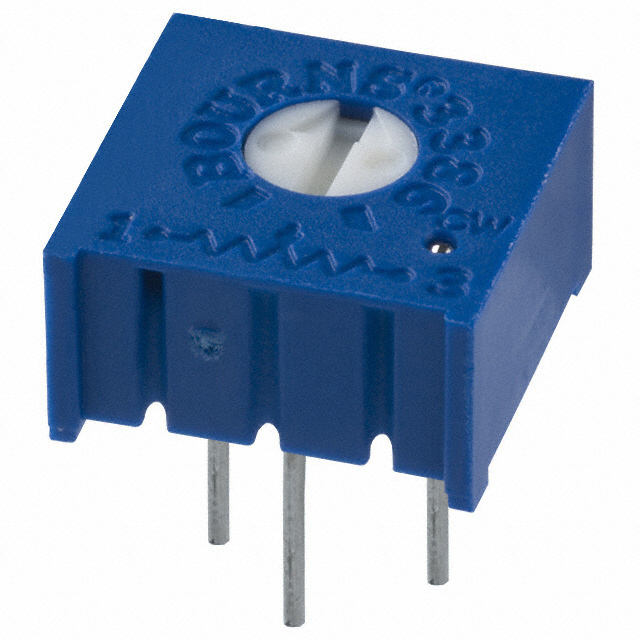

BOURNS 电位器及其他可变电阻器 3386F-1-103LF

3386F-1-103LF概述


    产品简介


    3386 - 3/8” Square Trimpot® Trimming Potentiometer
    3386型号是一种微调电位器,具有方形外观(3/8英寸边长)。它广泛应用于工业控制、电路调节和测试设备等领域。本型号产品以其紧凑的设计、出色的可调性及稳定性受到用户的青睐。

    技术参数


    基本规格:
    - 尺寸:3.56 ± 0.25 mm (0.140 ± 0.010 in)
    - 阻值范围:10 Ω 至 2 MΩ(见标准阻值表)
    - 阻值公差:±10%
    - 接触电阻变化:最大2% 或 3 Ω(较大者为准)
    电气特性:
    - 最小绝对阻值:2 Ω
    - 调整电压分压器:±0.05%
    - 调整电阻:±0.15%
    - 绝缘电阻:≥1000 MΩ(500 VDC 测试)
    - 击穿电压:900 VAC(海平面),350 VAC(海拔70,000英尺)
    - 调整角度:280°
    - 功率额定值:0.5瓦(85°C),0瓦(125°C)
    - 温度范围:-55°C 至 +125°C
    - 温度系数:±100 ppm/°C
    环境特性:
    - 密封测试:85°C氟利昂(“Fluorinert”)
    - 湿度测试:MIL-STD-202 Method 103,96小时
    - 振动测试:30G(1% ΔTR;1% ΔVR)
    - 冲击测试:100G(1% ΔTR;1% ΔVR)
    - 负载寿命:1000小时,0.5瓦@70°C(3% ΔTR;3% 或 3 Ω,较大者为准)
    - 旋转寿命:200个周期(4% ΔTR;3% 或 3 Ω,较大者为准)
    物理特性:
    - 机械角度:310°
    - 扭矩:最大5.0 oz-in.
    - 止动强度:最小15.0 oz-in
    - 引脚:可焊引脚
    - 重量:0.03盎司
    - 标记:制造商商标、阻值代码、接线图、日期码、型号和样式

    产品特点和优势


    - 单圈调整:易于操作,快速调节。
    - 工业级密封:提高防尘防水性能,适用于恶劣环境。
    - 多款终端:多种选择,方便集成到不同类型的电路板。
    - RoHS合规:环保材料,满足严格的欧盟环保要求。
    - 无铅版本:提供100%锡镀层选项,符合RoHS标准。
    - 多种订购选项:包括带旋钮、延长轴和交叉槽转子等多种配置。

    应用案例和使用建议


    应用案例:
    3386系列电位器被广泛应用于各种精密仪器和控制系统中。例如,在航空航天设备中用于高精度调节;在汽车电子系统中用于电压控制;在医疗设备中用于精确电流控制。
    使用建议:
    - 最佳安装位置:应尽量避免在高温、高湿度或强烈振动环境中使用,以保证电位器的长期稳定性和准确性。
    - 安装注意事项:确保电位器周围有足够的空间以便于调整旋钮或延长轴。在电路板上合理布局,以防止引脚受力损坏。
    - 环境适应性:如果需要在严苛环境下使用,可以选择工业级或防水型产品。

    兼容性和支持


    - 兼容性:3386系列电位器与市场上常见的电路板设计兼容,易于集成到现有系统中。
    - 支持和服务:厂家提供详尽的技术文档、应用指南和支持服务。对于特殊需求,可咨询厂家定制化解决方案。

    常见问题与解决方案


    问题1:产品出现接触不良。
    - 解决方案:检查引脚焊接是否牢固,确保接触良好。如有必要,清洁引脚表面并重新焊接。
    问题2:调节时发现电阻值不稳定。
    - 解决方案:首先确认电源供应是否稳定。如果问题依然存在,检查连接线路是否正确并重新校准电位器。

    总结和推荐


    综合评估:
    3386系列电位器以其紧凑的设计、高精度和良好的环境适应性成为众多精密设备的理想选择。工业级密封设计和可选无铅版本使其更符合现代环保要求。针对不同的应用需求,提供丰富的配置选项。
    推荐结论:
    对于追求高精度和稳定性的应用,如医疗设备、航空航天和工业控制系统,3386系列电位器是绝佳选择。强烈推荐该产品给相关领域的工程师和技术人员。

3386F-1-103LF参数

参数
电阻值 10KΩ
精度 ±10%
额定功率 500mW
温度系数 ±100ppm/℃
额定电压 -
锥度 -
长*宽*高 4.83mm(高度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

3386F-1-103LF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3386F-1-103LF数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3386F-1-103LF 3386F-1-103LF数据手册
