3386F-1-503LF

厂牌: BOURNS
产品描述: 50KΩ ±10% 500mW ±100ppm/℃ 线性 300V 插件 通孔安装 4.83mm(高度)
供应商型号: 3386F-1-503LF
供应商: 国内现货
标准整包数: 1

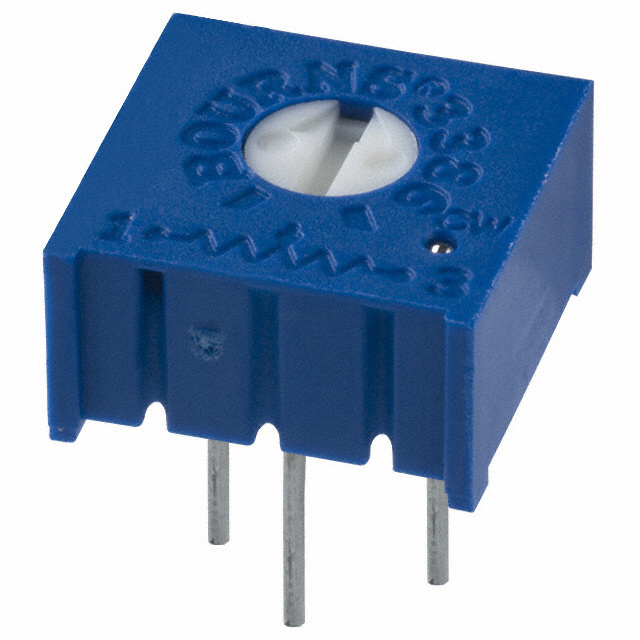

BOURNS 电位器及其他可变电阻器 3386F-1-503LF

3386F-1-503LF概述


    产品简介


    3386 - 3/8英寸方形Trimpot®微调电位器
    3386系列微调电位器是工业级单圈电位器,采用Cermet材料制造,具有密封性能。它们适用于各种旋钮调节需求,如电子设备中的电压调整和信号处理。该系列产品提供多种配置选项,包括不同终端样式(如F、P、H、W、X等),以及可选配件如旋钮、延长轴等。这些电位器广泛应用于各种电子设备中,包括家用电器、工业控制设备及测试仪器等。

    技术参数


    - 标准电阻范围:10欧姆至2兆欧姆
    - 电阻公差:±10%标准(可提供更严格的公差)
    - 最小绝对电阻:2欧姆
    - 接触电阻变化:2%或3欧姆(取较大者)
    - 电压分压精度:±0.05%
    - 变阻器精度:±0.15%
    - 绝缘电阻:500 VDC,最低1,000兆欧姆
    - 耐压强度:海平面900 VAC,70,000英尺350 VAC
    - 调节角度:280度
    - 功率额定值:在300伏特最大电压下,85°C时为0.5瓦,125°C时为0瓦
    - 温度范围:-55°C至+125°C
    - 温度系数:±100 ppm/°C
    - 湿度试验:MIL-STD-202方法103,96小时,ΔTR≤2%,10兆欧最小
    - 振动试验:30 G,1% ΔTR,1% ΔVR
    - 冲击试验:100 G,1% ΔTR,1% ΔVR
    - 负载寿命试验:1,000小时,0.5瓦,70°C,3% ΔTR,3%或3欧姆(取较大者)CRV
    - 旋转寿命试验:200次,4% ΔTR,3%或3欧姆(取较大者)CRV

    产品特点和优势


    - 单圈操作:适合快速调节和精确控制。
    - 工业级密封:确保长期稳定性和耐用性。
    - 可选择配配件:提供旋钮、延长轴、交叉槽转子等多种配件,以满足不同应用需求。
    - 可RoHS合规版本:适用于环保要求较高的应用场合。
    - 应用灵活性:可用于各类旋钮调节需求,包括电压调整和信号处理。

    应用案例和使用建议


    应用案例:
    - 家用电器:调节风扇速度或灯具亮度。
    - 工业控制设备:用于电机速度控制。
    - 测试仪器:用于精密信号调整。
    使用建议:
    - 在高湿度环境下使用时,需特别注意防潮措施。
    - 保持合理的调节速度,避免过度调节导致接触电阻变化。
    - 定期检查并清洁电位器,确保长期可靠运行。

    兼容性和支持


    - 兼容性:适用于广泛的电子设备和应用场合,特别是需要精细调节的应用。
    - 支持:厂商提供技术支持和售后维护服务,确保客户顺利使用产品。

    常见问题与解决方案


    1. 问题:电位器调节不准确。
    解决方法:检查连接线路是否松动,确保所有接点良好接触。必要时清洁电位器以减少接触电阻变化。

    2. 问题:电位器使用寿命短。
    解决方法:避免频繁进行超过额定寿命的调节,定期进行负载寿命试验,并根据需要更换部件。

    总结和推荐


    3386系列微调电位器是一款高品质的工业级产品,以其卓越的可靠性、灵活的配件选择和广泛的应用范围而著称。该产品不仅在多种应用场景中表现出色,而且提供了可靠的长期使用寿命。因此,我们强烈推荐这款产品给需要高性能电位器的客户。

3386F-1-503LF参数

参数
电阻值 50KΩ
精度 ±10%
额定功率 500mW
温度系数 ±100ppm/℃
额定电压 300V
锥度 线性
长*宽*高 4.83mm(高度)
通用封装 插件
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

3386F-1-503LF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3386F-1-503LF数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3386F-1-503LF 3386F-1-503LF数据手册

3386F-1-503LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 3.0928
500+ ¥ 2.8589
1000+ ¥ 2.8092
2000+ ¥ 2.7843
库存: 100
起订量: 50 增量: 100
交货地:
最小起订量为:10
合计: ¥ 30.92
